| Lugar de origem: | China |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificação: | CE, ROHS, VDE, UL |
| Número do modelo: | A instalação GYFC8Y53 aérea |
| Quantidade de ordem mínima: | 100km |
| Detalhes da embalagem: | 2000M / Carretel/caixa de madeira |
| Tempo de entrega: | Normalmente 20 dias de trabalho |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 1500KM/mês |
| Fibra: | G.652.D, G.655, 50/125um, 62.5/125um | Membro de força central: | GFRP |
|---|---|---|---|
| Tubo fraco: | Termoplástico | Revestimento: | PE |
| Mensageiro: | Fios de aço encalhados | Pacote: | Carretel de madeira, Φ280*280mm |
| Realçar: | Figura dobro 8 da fibra ótica da bainha,Figura 8 a instalação aérea da fibra ótica |
||

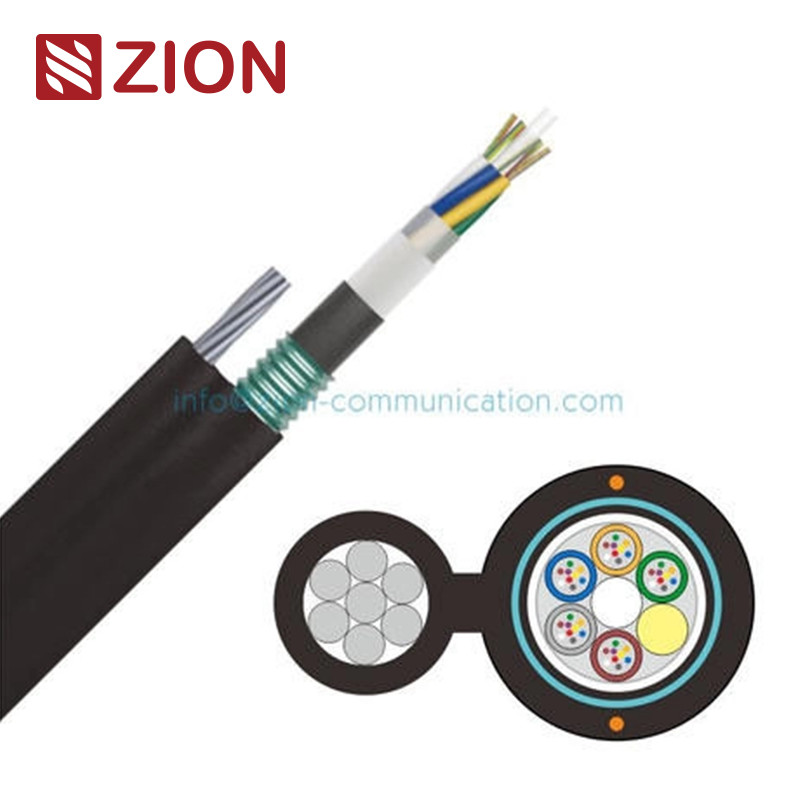

Cabo ótico aéreo da instalação Figure-8 da bainha do dobro de GYFC8Y53 FRP CSM autossuficiente
|
GYFC8Y53 Cabo aéreo da fibra ótica da instalação da bainha do dobro de FRP CSM |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
| Aplicação: | |||||||||||||||||||||||||
| Resistência alta do esmagamento da resistência de alta elasticidade | |||||||||||||||||||||||||
| projeto do núcleo, fáceis Semi-secos para a instalação e a tala | |||||||||||||||||||||||||
| A autossuficiente instalação aérea | |||||||||||||||||||||||||
| Características: | |||||||||||||||||||||||||
| G.652.D | G.655 | 50/125um | 62.5/125um | ||||||||||||||||||||||
| Atenuação | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
| @1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - | |||||||||||||||||||||
| @1550nm | ≤0.22 dB/km | ≤0.23 dB/km | - | - | |||||||||||||||||||||
| Largura de banda | @850nm | - | - | ≥500 megahertz · quilômetro | ≥200 megahertz · quilômetro | ||||||||||||||||||||
| @1300nm | - | - | ≥1000 megahertz · quilômetro | ≥600 megahertz · quilômetro | |||||||||||||||||||||
| Polarização modo dispersão |
fibra lndividual | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
| Valor da relação do projeto (M=20, Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
| Dados técnicos: | |||||||||||||||||||||||||
| Artigo | Índices | Valor | |||||||||||||||||||||||
| Contagem da fibra | 24 | 48 | 72 | 96 | 144 | ||||||||||||||||||||
| Tubo fraco | Pertube dos tubes*fibres de No.of | 4*6 | 4*12 | 6*12 | 8*12 | 12*12 | |||||||||||||||||||
| Diâmetro exterior (milímetros) | 1,9 | 2,4 | 2,4 | 2,4 | 2,4 | ||||||||||||||||||||
| Membro de força central | Material | FRP | |||||||||||||||||||||||
| Diâmetro (milímetros) | 2,0 | 2,0 | 2,6 | 2,6 | 2,6 | ||||||||||||||||||||
| Diâmetro revestido do CSM (milímetros) | - | - | - | 4,2 | 4,8 | ||||||||||||||||||||
| Água que obstrui o material | Material | Água que obstrui a fita & o fio | |||||||||||||||||||||||
| Bainha interna | Espessura (milímetros) | Substantivo: 1,0 | |||||||||||||||||||||||
| Armadura | Material | Fita de aço de Corugated | |||||||||||||||||||||||
| Mensageiro Wire | Estrutura e diâmetro (milímetros) | 7*1.6 | |||||||||||||||||||||||
| Bainha exterior | Espessura (milímetros) | Substantivo: 2,0 | |||||||||||||||||||||||
| Diâmetro do cabo (milímetro) aproximadamente. | 13.4/*24.4mm | 15.0/*26.0mm | 15.4/*26.4mm | 16.8/*27.8mm | 20.2/*31.2mm | ||||||||||||||||||||
| Peso do cabo (kg/km) aproximadamente. | 270 | 320 | 350 | 390 | 420 | ||||||||||||||||||||
| Variação da temperatura de funcionamento (℃) | -40~+70 | ||||||||||||||||||||||||
| Prazo curto da resistência à tração (N) | 8000/2700 | ||||||||||||||||||||||||
| Esmague o resistanoe curto/a longo prazo (N/100mm) | 3000/900 | ||||||||||||||||||||||||
| O arranjo da cor da fibra e do tubo é especificado na tabela da identificação de cor. | |||||||||||||||||||||||||
| A outra estrutura e teor em fibras estão igualmente disponíveis de acordo com exigências de cliente. | |||||||||||||||||||||||||
