| Lugar de origem: | CHINA |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificação: | UL, ETL, CE, RoHS |
| Número do modelo: | Cabo de VATC |
| Quantidade de ordem mínima: | 30 QUILÔMETROS |
| Detalhes da embalagem: | 500M, 1000M, cilindro de madeira, pálete |
| Tempo de entrega: | Normalmente 15 dias de trabalho |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 1000KM/mês |
| Condutor interno: | 0,051"/1.13mm/16AWG porque | Dielétrico: | 0,180"/PE espumado 4.8mm |
|---|---|---|---|
| Protetor 1: | 0,20" ANIMAL DE ESTIMAÇÃO de alumínio ligado/4.95mm | Protetor 2: | Cobertura de alumínio do fio 55% da trança |
| Revestimento: | 0,268" ±0.006 PVC”/6.81±0.15mm | Espessura do revestimento: | 0,030"/0.76mm |
|

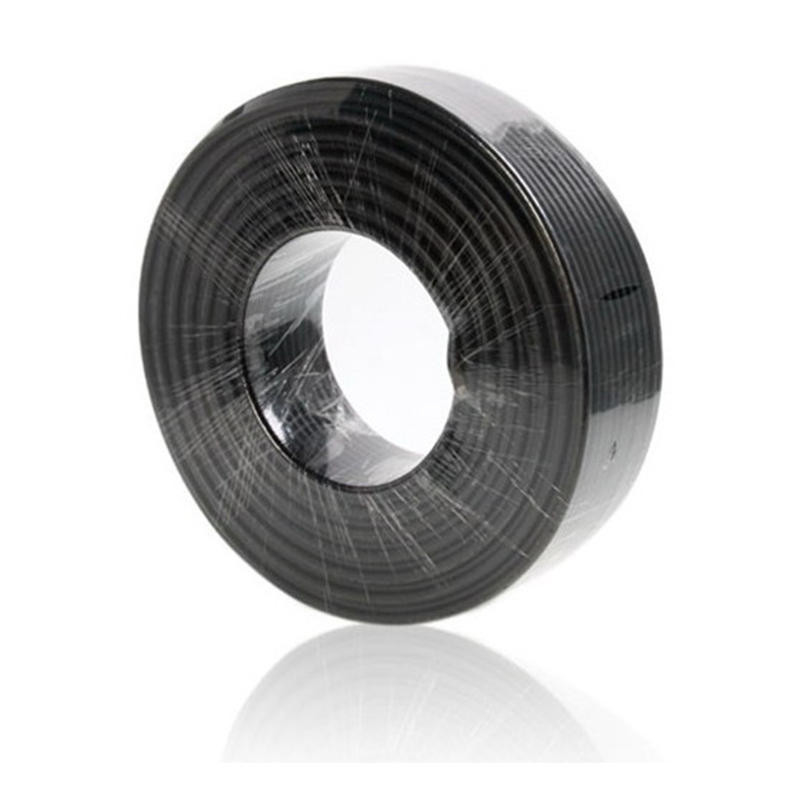

Cabo coaxial CATV de 75 Ohm Nº 7100421 |
|||
| Parâmetros de construção: | |||
| Condutor interno | 0,051"/1,13mm/16AWG BC | ||
| Dielétrico | PE espumado de 0,180"/4,8 mm | ||
| Escudo 1 | 0,20"/4,95mm Alumínio Ligado PET | ||
| Escudo 2 | Fio trançado de alumínio 55% de cobertura | ||
| Jaqueta | 0,268"±0,006"/6,81±0,15mm PVC | ||
| Espessura da Jaqueta | 0,030"/0,76 mm | ||
| Inscrição | Para uso em comprimentos de execução de CATV mais longos | ||
| Características elétricas: | |||
| Resistência do Condutor Interno |
O máx.aos 20℃deve ser < 17,2 Ω/km 5,25Ω/1000 pés |
||
| Capacitância | 52 ±3 pF/m 15,9 ±0,9 pF/pé | ||
| Impedância | 75 ± 3 Ω | ||
| Perda de retorno | entre 5 e 1000MHz: > 22dB | ||
| Velocidade de Propagação | 0,85 | ||
| Teste de Sparker (VAC) | 4 | ||
| Propriedades Mecânicas e Ambientais | |||
| Raio de curvatura do cabo | 10 vezes o diâmetro do cabo | ||
| Faixa de temperatura operacional | -20℃a 60℃ | ||
| Dimensões do cabo | 0,268"±0,006"/6,81±0,15mm PVC | ||
| Corte transversal | |||
|
|||
| Atenuação (20 ℃): | |||
| Frequência (MHZ) | Atenuação máxima (dB/100 pés) | Atenuação máxima (dB/100m) | |
| 50 | 1.13 | 3,70 | |
| 100 | 1,68 | 5,50 | |
| 200 | 2.47 | 8.10 | |
| 400 | 3.57 | 11.70 | |
| 800 | 5.18 | 17h00 | |
| 950 | 5,70 | 18h70 | |
| 1350 | 6,95 | 22,80 | |
| 1750 | 8.05 | 26.40 | |
| 2150 | 9.09 | 29,80 | |
| 3000 | 11.04 | 36.20 | |
| Informações do pedido: | |||
| marcação |
HELLOSIGNAL 17 VATC BC CABO COAXIAL CATV 7100421 ×××M/FT |
||
| Pacote | Comprimento consultado no carretel, caixa de puxar, carretel de plástico, carretel de madeira, palete… | ||
| Tempo de entrega | Normalmente 25 dias após o recebimento do depósito. | ||
| Marca | OLÁ SINAL®OU OEM | ||
