Lugar de origem: | CHINA |
---|---|
Marca: | KINGTONE or OEM |
Certificação: | UL, CE, RoHS |
Número do modelo: | CABO DA FISCALIZAÇÃO DO CCTV |
Quantidade de ordem mínima: | 30 QUILÔMETROS |
Detalhes da embalagem: | Carretel de 500FT, de 1000FT ou carretel de madeira na caixa |
Tempo de entrega: | 25 dias de trabalho |
Termos de pagamento: | T/T, L/C |
Habilidade da fonte: | 3000KM/mês |
Condutor: | Cobre desencapado | Dielétrico: | Espuma FEP |
---|---|---|---|
Protetor: | Porque-trança (95%) | Revestimento: | PVC-CMR |
Condutor do fio do poder: | Porque | Diâmetro de fio do poder da isolação: | PVC-CMR (vermelho, preto) |

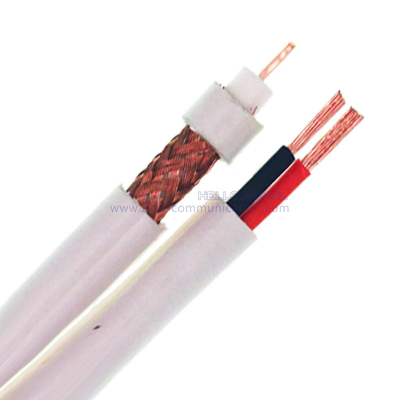

RG59/U +2C18AWG CMP Figura 8 Cabo coaxial CCTV de 75 Ohm Nº 7102023 |
||
Parâmetros de construção: | ||
Condutor interno | 0,032"/0,81mm/20AWG cobre nu | |
Dielétrico | 3,43±0,05mm FEP de espuma | |
Escudo | 0,12mmBC-Trançado(95%) | |
Jaqueta | 5,1mmPVC-CMP | |
Condutor de Fio de Energia | 2x18AWG/(7*0,38mm) BC | |
Fio de alimentação Diâmetro do isolamento | 1,6 mmPVC-CMP (vermelho, preto) | |
Jaqueta | 3,8mmPVC-CMP | |
Inscrição | Para uso em comprimentos de execução de CCTV mais longos | |
Características elétricas: | ||
Resistência do Condutor Interno |
O máx.aos 20℃deverá ser < 33,5Ω/km (10,3 Ω/kft) |
|
Capacitância | 52 ±3 pF/m 17±0,3 pF/pé | |
Impedância | 75 ± 3 Ω | |
Perda de retorno | entre 5 e 1000MHz: > 22dB | |
Velocidade de Propagação | 0,85 | |
Teste de Sparker (VAC) | 4 | |
Propriedades Mecânicas e Ambientais | ||
Raio de curvatura do cabo | 10 vezes o diâmetro do cabo | |
Faixa de temperatura operacional | -20℃para 75℃ | |
Dimensões do cabo | 5,1 × 3,8 mm | |
Corte transversal | ||
Atenuação (20 ℃): | ||
Frequência (MHZ) | Atenuação máxima (dB/100 pés) | Atenuação máxima (dB/100m) |
1 | 0,34 | 1.11 |
10 | 1.05 | 3.44 |
100 | 3,60 | 11.80 |
200 | 5.20 | 17.05 |
400 | 7,70 | 25.25 |
700 | 10,80 | 35.41 |
900 | 12h40 | 40,66 |
1000 | 13h20 | 43.28 |
Informações do pedido: | ||
marcação | HELLOSIGNAL RG59/U +2C18AWG CMP Figura 8 CABO COAXIAL CFTV 7102023 ×××M/FT |
|
Pacote | Comprimento consultado no carretel, caixa de puxar, carretel de plástico, carretel de madeira, palete… | |
Tempo de entrega | Normalmente 25 dias após o recebimento do depósito. | |
Marca | OLÁ SINAL®OU OEM | |
