Comprimento de onda do centro (nanômetro): | Grade da UIT | Afastamento de canal (gigahertz): | 100 /200 |
---|---|---|---|
Diretividade (DB): | ≥45 | Perda de retorno (DB): | ≥45 |
Manipulação máxima do poder (mW): | 300 |
Características | Aplicações | ||||||||||||||||||||||||
· Afastamento de canal da UIT | · O canal adiciona/gota | ||||||||||||||||||||||||
· Baixa perda de inserção | · Rede de DWDM | ||||||||||||||||||||||||
· Faixa de passagem larga | · Roteamento do comprimento de onda | ||||||||||||||||||||||||
· Isolamento alto do canal | · Amplificador ótico da fibra | ||||||||||||||||||||||||
· Estabilidade e confiança altas | · Sistema fibróptico de CATV | ||||||||||||||||||||||||
· Cola Epoxy livre no trajeto ótico |
Parâmetro | 4 canais | 8 canais | |||||||||||||||||||||||
Adicione | Gota | Adicione | Gota | ||||||||||||||||||||||
Comprimento de onda do centro (nanômetro) | Grade da UIT | ||||||||||||||||||||||||
Afastamento de canal (gigahertz) | 100 /200 | ||||||||||||||||||||||||
Passband de canal (largura de banda) de @-0.5dB (nanômetro) | ≥0.22 (10OG)/≥0.5 (200G) | ||||||||||||||||||||||||
perda do lnsertion (DB) | ln- Drop@drop | 2,0 | 3,2 | ||||||||||||||||||||||
Adicione Out@add | 2,0 | 3,2 | |||||||||||||||||||||||
ln- Out@other | 2,5 | 5,0 | |||||||||||||||||||||||
canal do lsolation @Add/Drop (DB) | Adjacente | ≥30 | |||||||||||||||||||||||
Não-adjacente | ≥40 | ||||||||||||||||||||||||
sensibilidade de temperatura da perda do lnsertion (DB) | ≤0.5 | ||||||||||||||||||||||||
Deslocamento da temperatura do comprimento de onda (nm/℃) | ≤0.001 | ||||||||||||||||||||||||
Perda dependente da polarização (DB) | ≤0.2 | ||||||||||||||||||||||||
Dispersão do modo da polarização (picosegundo) | ≤0.1 | ||||||||||||||||||||||||
Diretividade (DB) (entrado para adicionar, saída a deixar cair, adicionar à gota) | ≥45 | ||||||||||||||||||||||||
Perda de retorno (DB) | ≥45 | ||||||||||||||||||||||||
Manipulação máxima do poder (mW) | 300 | ||||||||||||||||||||||||
Temperatura de funcionamento (℃) | -10~+70 | ||||||||||||||||||||||||
Temperatura de armazenamento (℃) | -40~+85 | ||||||||||||||||||||||||
Dimensão do pacote (milímetros) | L100 x W80 xH10 | L120 x W80 x H18 | |||||||||||||||||||||||

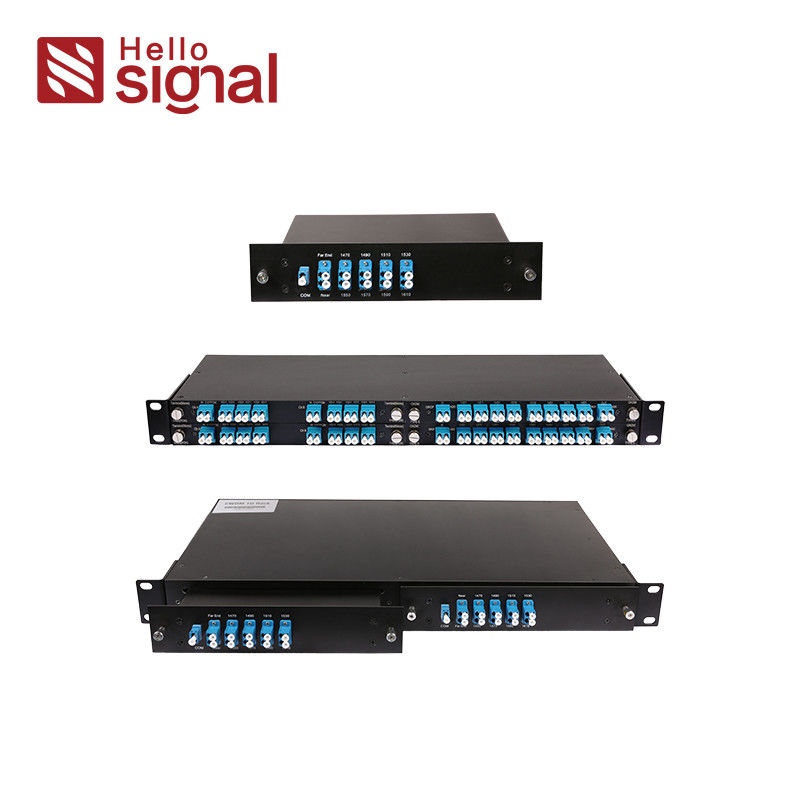

19" 1U Rackmount |
As especificações acima são para dispositivos sem conector.
As especificações podem mudar sem aviso prévio.
CWDM | □ | □□ | □□ | □ | □ | □ | □ | ||||||||||||||||||
Afastamento de canal | Número de canais | primeiro canal | Pacote | Diâmetro da fibra | Comprimento da fibra | Conector | |||||||||||||||||||
1=100GGrid | Canais 04=4 | 21=Ch21 | Módulo da caixa 1=ABS | 0=250μm | 1=1m | O=None | |||||||||||||||||||
2=200GGrid | Canais 08=8 | ...... | 2=Rackmount | 1=900μm | 2=2m | 1=FC/APC | |||||||||||||||||||
34=Ch34 | 3=LGXBoX | 2=2.0mm | S=Specify | 2=FC/UPC | |||||||||||||||||||||
...... | caixa 4=Insert | 3=3.0mm | 3=SCI/APC | ||||||||||||||||||||||
60=Ch60 | 5=Specify | 4=SC/UPC | |||||||||||||||||||||||
...... | 5=LC/APC | ||||||||||||||||||||||||
6=LC/UPC | |||||||||||||||||||||||||
7=ST | |||||||||||||||||||||||||
s=Specify |
