Durabilidade: | Mudança típica | Intercambiabilidade: | ≤0,2dB |
---|---|---|---|
Tempos de plug-in: | ≤ 500 | Resistência à tração: | >70N |
Temperatura operacional (℃): | -40 a + 85°C |
Zion Code | Zion Description | |||||||||||||||||||||||||||||||||||||||||||

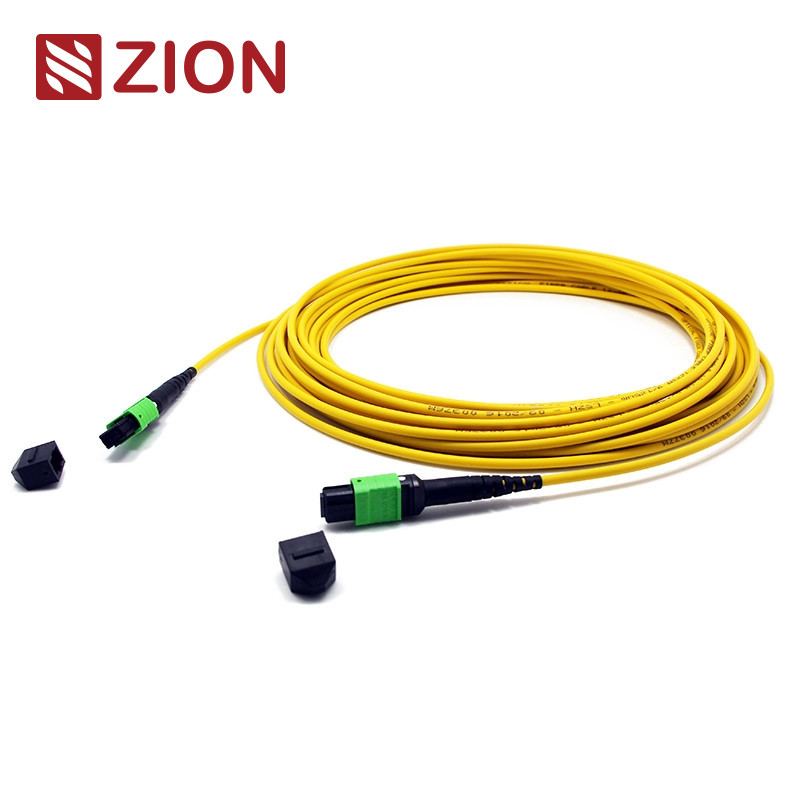

ZCM1152HIA1X | Fêmea de MPO aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MPO da manutenção programada 3.0mm LSZH 24 de MPO | |||||||||||||||||||||||||||||||||||||||||||
|
O padrão industrial dos conectores:
|
o encontra IEC IEC-61754-7 padrão; IEC61755, Telcordia GR-1435-CORE, JIS C5982; (FOCIS5) expedição de cabogramas TIA-604-5 estruturada complacente por TIA-568-C | ||||||||
canal da fibra do 10G complacente | ||||||||
40G e 100G IEEE 802,3 |
Especificações óticas:
Artigos das especs. | Único modo (8 graus do APC lustraram) | Multimodo (polimento liso do PC) | ||||||
perda do nsertion (MPO) (IEC 61300-3-34) |
Perda padrão: ≤0.75dB (máximo), ≤0.50dB (típico) De pequenas perdas super: ≤0.35dB (máximo), ≤0.20dB (típico) |
Perda padrão: ≤0.6dB (máximo), ≤0.50 (típico) De pequenas perdas super: ≤0.35dB (máximo), ≤0.20dB (típico) |
||||||
Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Perda de retorno (MPO) | ≥60dB (lustro 8degree) | ≥25dB | ||||||
Perda de retorno (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Durabilidade | <0> | |||||||
Permutabilidade | ≤0.2dB | |||||||
Resistência à tração | >70N | |||||||
Épocas de encaixe | ≤500 | |||||||
Temperatura de funcionamento (℃) | ·- 40 a + 85°C |
Características: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Aplicação: | ||||||||||||||||||||||||||||||||||||||||||||
|
Nomeando a informação da confirmação de Rules&Order:
Tab For Senko push pull MPO
Desenho do cabo de remendo da fibra de MPO-MPO 12F.
Comprimento total (L) (m) | comprimento da tolerância (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40‘+0,5% x L/-0 |
|
Uma ajuda de três métodos da conexão mantém a polaridade direita de MTP/MPO
Solução da polaridade Base-24
Para alcançar com o aumento da procura para uma largura de banda mais alta, 24 cabos da fibra MTP/MPO são introduzidos para facilitar a migração à rede 100G. Dobra a densidade de 12 que a fibra que cabografa na mesma pegada, que reduz a contagem da fibra, permite menos o caminho do cabo, e o melhoramento do fluxo de ar. A manutenção da polaridade de base-24 MTP/MPO que cabografa, contudo, é mais complicada. OMC recomenda o tipo cabo do tronco de A (chave-acima à chave-para baixo) MTP/MPO. Com nosso tipo tipo gaveta de Aand do AF, nenhuma necessidade para Um--Um ao cabo do remendo mais. O método da conectividade é ilustrado na seguinte imagem |
CABO quente do TRONCO de Zion Communication
Zion Code | Zion Description | |||||||
7236001 | ZCM1122HIA1X | Fêmea de MPO aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MPO da manutenção programada 3.0mm LSZH 12 de MPO | ||||||
7236002 | ZCM1152HIA1X | Fêmea de MPO aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MPO da manutenção programada 3.0mm LSZH 24 de MPO | ||||||
7236003 | ZCM1127HLA1X | Fêmea de MPO aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MPO de MPO OM3 3.0mm LSZH 12 | ||||||
7236004 | ZCM1157HLA1X | Fêmea de MPO aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MPO de MPO OM3 3.0mm LSZH 24 | ||||||
7236005 | ZCM1128HMA1X | Fêmea de MPO aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MPO de MPO OM4 3.0mm LSZH 12 | ||||||
7236006 | ZCM1158HMA1X | Fêmea de MPO aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MPO de MPO OM4 3.0mm LSZH 24 | ||||||
7236007 | ZCM2122HIA1X | Fêmea de MTP aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MTP da manutenção programada 3.0mm LSZH 12 de MTP | ||||||
7236008 | ZCM2152HIA1X | Fêmea de MTP aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MTP da manutenção programada 3.0mm LSZH 24 de MTP | ||||||
7236009 | ZCM2127HLA1X | Fêmea de MTP aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MTP de MTP OM3 3.0mm LSZH 12 | ||||||
7236010 | ZCM2157HLA1X | Fêmea de MTP aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MTP de MTP OM3 3.0mm LSZH 24 | ||||||
7236011 | ZCM2128HMA1X | Fêmea de MTP aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MTP de MTP OM4 3.0mm LSZH 12 | ||||||
7236012 | ZCM2158HMA1X | Fêmea de MTP aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MTP de MTP OM4 3.0mm LSZH 24 |
Empacotamento
A fibra facilmente tomada e bem-protegida isto pacote do cabo ótico foi etiquetada e marcada por OMC como o defeito. Tamanho padrão da caixa: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quais encadernam para ser usados depende do Qty dos bens. A embalagem pode ser personalizada. | ||||||||
Serviço de OEM/ODM para você
1. Cor do cabo, imprimindo a palavra, material do revestimento do cabo, a cor do conector | ||||||||
2. A etiqueta do OEM, identifica o anel, a etiqueta do cabo, caixa, enviando marcas | ||||||||
3. Nível de qualidade diferente. |
