Durabilidade: | Mudança típica | Intercambiabilidade: | ≤0,2dB |
---|---|---|---|
Resistência à tração: | >70N | Tempos de plug-in: | ≤ 500 |
Temperatura operacional (℃): | -40 a + 85°C |
Zion Code | Zion Description | |||||||||||||||||||||||||||||||||||||||||||

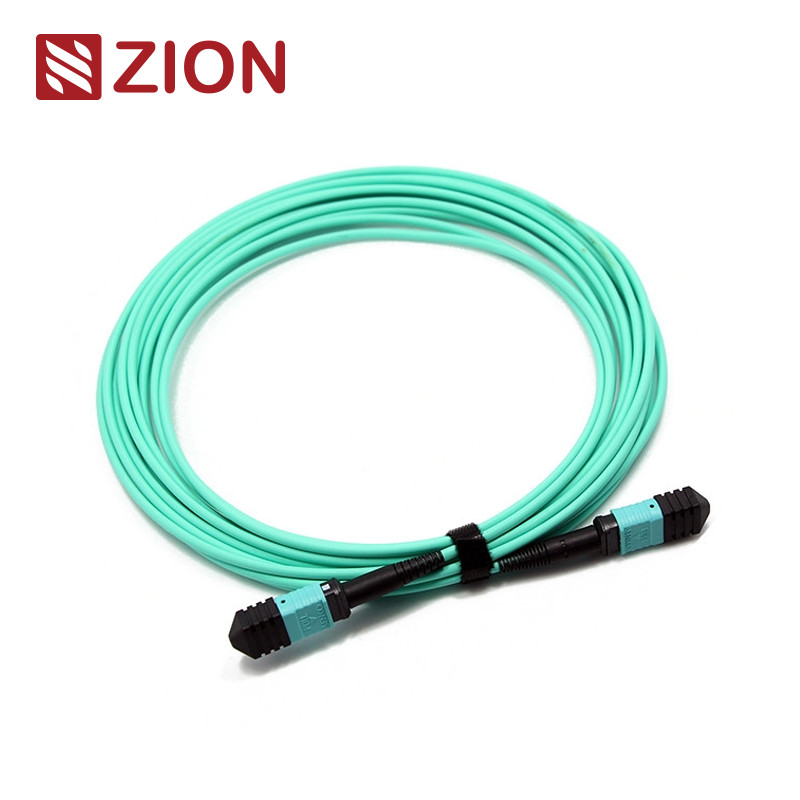

ZCM1127HLA1X | Fêmea de MPO aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MPO de MPO OM3 3.0mm LSZH 12 | |||||||||||||||||||||||||||||||||||||||||||
|
O padrão industrial dos conectores:
Conector | Referência | Abrigando detalhes | ||||||
MPO Singlemode | IEC 61754-7 | MANUTENÇÃO PROGRAMADA APC: Bota verde de connectors+black (perda padrão MPO) MANUTENÇÃO PROGRAMADA APC: Bota amarela de connectors+black (MPO de pequenas perdas super) |
||||||
MPO multimodo | IEC 61754-7 |
PC OM1&OM2: Bota bege de connectors+black (perda padrão MPO) |
o encontra IEC IEC-61754-7 padrão; IEC61755, Telcordia GR-1435-CORE, JIS C5982; (FOCIS5) expedição de cabogramas TIA-604-5 estruturada complacente por TIA-568-C | ||||||||
canal da fibra do 10G complacente | ||||||||
40G e 100G IEEE 802,3 |
Especificações óticas:
Artigos das especs. | Único modo (8 graus do APC lustraram) | Multimodo (polimento liso do PC) | ||||||
perda do nsertion (MPO) (IEC 61300-3-34) |
Perda padrão: ≤0.75dB (máximo), ≤0.50dB (típico) De pequenas perdas super: ≤0.35dB (máximo), ≤0.20dB (típico) |
Perda padrão: ≤0.6dB (máximo), ≤0.50 (típico) De pequenas perdas super: ≤0.35dB (máximo), ≤0.20dB (típico) |
||||||
Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Perda de retorno (MPO) | ≥60dB (lustro 8degree) | ≥25dB | ||||||
Perda de retorno (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Durabilidade | <0> | |||||||
Permutabilidade | ≤0.2dB | |||||||
Resistência à tração | >70N | |||||||
Épocas de encaixe | ≤500 | |||||||
Temperatura de funcionamento (℃) | ·- 40 a + 85°C |
Características: | ||||||||
perda de inserção do baixa, perda do retorno alta | ||||||||
a TA do baseou o conector da Multi-fibra, as 4,8,12 e 24 terminações e os conjuntos do conector da fibra | ||||||||
solução econômica do para a massa-terminação da fibra | ||||||||
projetado para aplicações de pequenas perdas e padrão da manutenção programada e do milímetro da perda | ||||||||
o Ruggedized o cabo redondo, o cabo oval e as opções desencapadas da fita disponíveis | ||||||||
a cor do codificou os alojamentos disponíveis para diferenciar o tipo da fibra, o tipo polonês e/ou a categoria do conector | ||||||||
bom na repetibilidade e na permutabilidade |
Aplicação: | ||||||||||||||||||||||||||||||||||||||||||||
|
Nomeando a informação da confirmação de Rules&Order:
Tab For Senko push pull MPO
Desenho do cabo de remendo da fibra de MPO-MPO 12F.
Comprimento total (L) (m) | comprimento da tolerância (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40‘+0,5% x L/-0 |
|
Uma ajuda de três métodos da conexão mantém a polaridade direita de MTP/MPO
1. Polaridade uma conexão
A polaridade cabos De um MPO usa uma chave acima, chave abaixo do projeto. Consequentemente, segundo as indicações da figura abaixo, a posição 1 de uma o conector está correspondendo à posição 1 de um outro conector. Não há nenhuma aleta da polaridade. Consequentemente, quando nós usamos a polaridade um cabo de MTP para a conexão, nós devemos usar cabos frente e verso do remendo do A-B em cabos frente e verso de uma extremidade e de remendo do A-A na outra extremidade. Desde nesta relação, Rx1 deve conectar a Tx1. Se nós não usamos o cabo frente e verso do remendo do A-A, de acordo com o princípio de projeto de polaridade um cabo de MTP, fibra 1 pode transmitir à fibra 1, de que é dizer que Rx1 pode transmitir a Rx1, que pode causar erros. |
2. Conexão da polaridade B
Os cabos da polaridade B MTP usam uma chave acima, chave acima do projeto. Consequentemente, segundo as indicações da figura abaixo, a posição 1 de um conector está correspondendo à posição 12 de um outro conector. Consequentemente, quando nós usamos o cabo da polaridade B MTP para a conexão, nós devemos usar cabos frente e verso de um remendo do A-B em ambas as extremidades. Desde a chave até a chave acima da ajuda do projeto lançar a polaridade, que faz a fibra 1 transmite à fibra 12, de que é o Rx1 transmite a Tx1. |
3. Conexão da polaridade C
Como a polaridade os cabos De um MPO, cabos da polaridade C MPO igualmente usam uma chave acima, chave abaixo do projeto. Contudo, dentro no cabo, há um projeto da cruz da fibra, de que faça a posição 1 de um conector esteja correspondendo à posição 2 um outro conector. Segundo as indicações da figura abaixo, quando nós usamos o cabo da polaridade C MTP para a conexão, nós devemos usar cabos frente e verso de um remendo do A-B em ambas as extremidades. Desde a ajuda transversal do projeto da fibra lançar a polaridade, que faz a fibra 1 transmite à fibra 2, de que é o Rx1 transmite a Tx1. |
Nota: O tipo da polaridade está na seguinte regra-polaridade de nomeação A; Polaridade B; Polaridade C
CABO quente do TRONCO de Zion Communication
Zion Code | Zion Description | |||||||
7236001 | ZCM1122HIA1X | Fêmea de MPO aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MPO da manutenção programada 3.0mm LSZH 12 de MPO | ||||||
7236002 | ZCM1152HIA1X | Fêmea de MPO aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MPO da manutenção programada 3.0mm LSZH 24 de MPO | ||||||
7236003 | ZCM1127HLA1X | Fêmea de MPO aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MPO de MPO OM3 3.0mm LSZH 12 | ||||||
7236004 | ZCM1157HLA1X | Fêmea de MPO aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MPO de MPO OM3 3.0mm LSZH 24 | ||||||
7236005 | ZCM1128HMA1X | Fêmea de MPO aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MPO de MPO OM4 3.0mm LSZH 12 | ||||||
7236006 | ZCM1158HMA1X | Fêmea de MPO aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MPO de MPO OM4 3.0mm LSZH 24 | ||||||
7236007 | ZCM2122HIA1X | Fêmea de MTP aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MTP da manutenção programada 3.0mm LSZH 12 de MTP | ||||||
7236008 | ZCM2152HIA1X | Fêmea de MTP aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MTP da manutenção programada 3.0mm LSZH 24 de MTP | ||||||
7236009 | ZCM2127HLA1X | Fêmea de MTP aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MTP de MTP OM3 3.0mm LSZH 12 | ||||||
7236010 | ZCM2157HLA1X | Fêmea de MTP aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MTP de MTP OM3 3.0mm LSZH 24 | ||||||
7236011 | ZCM2128HMA1X | Fêmea de MTP aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MTP de MTP OM4 3.0mm LSZH 12 | ||||||
7236012 | ZCM2158HMA1X | Fêmea de MTP aos medidores feitos sob encomenda fêmeas do cabo de remendo das fibras MTP de MTP OM4 3.0mm LSZH 24 |
Empacotamento
A fibra facilmente tomada e bem-protegida isto pacote do cabo ótico foi etiquetada e marcada por OMC como o defeito. Tamanho padrão da caixa: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quais encadernam para ser usados depende do Qty dos bens. A embalagem pode ser personalizada. | ||||||||
Serviço de OEM/ODM para você
1. Cor do cabo, imprimindo a palavra, material do revestimento do cabo, a cor do conector | ||||||||
2. A etiqueta do OEM, identifica o anel, a etiqueta do cabo, caixa, enviando marcas | ||||||||
3. Nível de qualidade diferente. |
