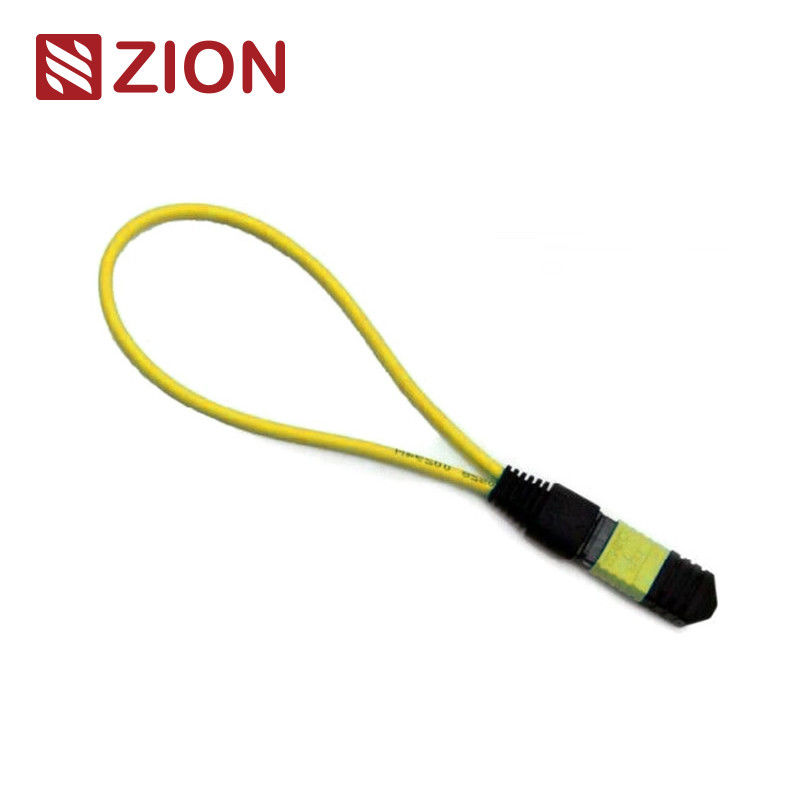

módulo /Cable do laço de retorno da fibra ótica da manutenção programada de 12F MTP
Zion Code e descrição
Zion Code
Zion Description
ZCM2121HXA1
módulo /Cable do laço de retorno da fibra ótica da manutenção programada de 12F MTP
O laço de MTP contém a linha de salto do anel da parte traseira de MTP no LAÇO DE RETORNO, e põe ambas as extremidades da fibra em um conector de MTP para conseguir o trajeto leve no mesmo conector. A capacidade do lançamento e a sensibilidade da recepção do dispositivo, especialmente em uma comunicação da rede 40/100G, podem encontrar vários fenômenos potenciais retornando sinais conseguir testes e a avaliação eficazes de um única coMTPnent ou relação na rede da fibra.
Há muitas configurações do circuito de fibra ótica, que podem acomodar 8 - o núcleo, 12 - núcleos e 24 - o conector do núcleo MTP e diversas configurações da fibra da fibra a se adaptar ao porto no módulo do laço de retorno da fibra de test.8F MTP permitem a verificação e o teste dos transceptores que caracterizam a relação de MTP – dispositivos de 40GBASE-SR4/CSR4 QSFP+. o módulo do laço de retorno da fibra de 12F MTP permite a verificação e o teste dos transceptores que caracterizam a relação de MTP – dispositivos QSFP+ ou 100GBASE-SR4 de 40GBASESR4. o módulo do laço de retorno da fibra de 24F MTP permite a verificação e o teste dos transceptores que caracterizam a relação de MTP – dispositivos de 100GBASESR10 CXP/CFP.
Os módulos do laço de retorno de MTP fornecem um sinal dado laços testar para transmitir e recebendo funções. Usou-se extensamente dentro do ambiente de testes especialmente dentro das redes 40 e 100G paralelas do sistema ótico. Os laços de retorno são construídos para ligar posições dos transceptores (TX) e dos receptores (RX) de relações dos transceptores de MTP. Os laços de retorno de MTP podem facilitar e acelerar o teste do IL de segmentos óticos das redes conectando os aos troncos de MTP/remendo conduz.
OMC oferece uma linha de conjuntos do laço de retorno da fibra ótica de MTP para a queima e testes de coMTPnents e de sistemas da rede de MTP. Estes conjuntos do laço de retorno de MTP são usados para testar eficazmente a capacidade do transmissor e a sensibilidade do receptor do equipamento de rede, particularmente para telecomunicações e exigências do datacom. São empacotados em um alojamento compacto para a densidade a mais alta disponível para estas aplicações.
O padrão industrial dos conectores:
Conector
Referência
Abrigando detalhes
MTP Singlemode
EIA/TIA-604-5
MANUTENÇÃO PROGRAMADA APC: Bota verde de connectors+black (perda padrão MTP) MANUTENÇÃO PROGRAMADA APC: Bota amarela de connectors+black (MTP de pequenas perdas super)
MTP multimodo
EIA/TIA-604-5
PC OM1&OM2: Bota bege de connectors+black (perda padrão MTP) PC OM3&OM4: Bota do Aqua connectors+black (Standard&Super MTP de pequenas perdas) PC OM3&OM4: Bota de Heather Violet connectors+black (perda padrão MTP)
o encontra IEC IEC-61754-7 padrão; IEC61755, Telcordia GR-1435-CORE, JIS C5982; (FOCIS5) expedição de cabogramas TIA-604-5 estruturada complacente por TIA-568-C
canal da fibra do10G complacente
40G e 100G IEEE 802,3
Os detalhes do material
Especificações óticas:
Artigo
Parâmetro
Tipo da fibra
Singlemode
Diâmetro da fibra
9/125um
Perda de inserção
Manutenção programada (G657A1) <1.0dB
Perda de retorno
Manutenção programada >50dB
teste da Inserção-tração
Acima de 600 vezes, IL <0.5dB
Temperatura da operação
-40℃~+80℃
Testes de laço de retorno da fibra ótica:
Tipicamente, um teste de laço de retorno é um teste em que um sinal é enviado de um dispositivo de comunicação e deu laços - traseiro ao dispositivo como uma maneira de determinar se está funcionando bem ou como uma maneira de pesquisar defeitos um nó defeituoso na rede. Quanto para aos testes de laço de retorno da fibra ótica, os laços de retorno óticos são usados para verificar a confiança operacional do dispositivo. Usando o cabo do laço de retorno da fibra ótica ou o módulo do laço de retorno da fibra ótica para a transmissão de dados, o sinal emissor pelo dispositivo é dado laços do transmite a extremidade (de Tx) de um componente ativo de volta ao recebe a extremidade (de Rx) do mesmo componente.
Aplicação:
Quando se trata da aplicação prática, o teste de laço de retorno da fibra ótica é empregado frequentemente verificando transceptores da fibra ótica. Desde que o transceptor tem dois portos para receber e transmitir o sinal claro, é necessário testar os portos para ver se estão ainda sob a operação. Assim, o teste de laço de retorno da fibra ótica é a maneira a mais conveniente para a manutenção do transceptor. O processo de teste é distribuindo o sinal do laser do porto do transmissor de volta ao porto do receptor. O teste padrão transmitido é comparado então com o teste padrão recebido para certificar-se que são idênticos e não têm nenhum erro.
o arranjou com os transceptores da relação de 40G ou de 100G MPO/MPO
o módulo do laço de retorno dopode ser usado testando a capacidade da transmissão e a sensibilidade do receptor do equipamento de rede da fibra ótica.
Nomeando a informação da confirmação de Rules&Order:
Conector
Canal da fibra
Polaridade (alinhamento do canal)
Qual a escolher para um transceptor específico?
Considerando as características comuns do transceptor e do laço de retorno, nós devemos pensar sobre o tipo do conector, o tipo do polimento, e o tipo de cabo ao selecionar um laço de retorno para o transceptor. O guia da seleção para alguns módulos na maior parte usados do transceptor é resumido nas seguintes tabelas.
Tabela 1: Escolhas do laço de retorno para transceptores de 10G SFP+
Modelo
Tipo de relação
Tipo de cabo
Laço de retorno serido
10GBASE-USR
Duplex do LC (PC)
MMF
Laço de retorno frente e verso da fibra multimodo de LC/UPC
10GBASE-SR
Duplex do LC (UPC)
MMF
10GBASE-LR
Duplex do LC (UPC)
MMF
10GBASE-ER
Duplex do LC (UPC)
SMF
Fibra frente e verso do Único-modo de LC/UPC Laço de retorno
10GBASE-ZR
Duplex do LC (PC)
SMF
Tabela 2: Escolhas do laço de retorno para transceptores de 40G QSFP+
Modelo
Tipo de relação
Tipo de cabo
Laço de retorno serido
40GBASE-CSR4
MTP/MTP (UPC)
MMF
8/12 de fibra multimodo das fibras MTP/UPC Laço de retorno
40GBASE-SR4
MTP/MTP (UPC)
MMF
40GBASE-PLRL4
MTP/MTP (APC)
SMF
8/12 de laço de retorno da fibra do Único-modo das fibras MTP/APC
40GBASE-PLR4
MTP/MTP (APC)
SMF
40GBASE-LR4
Duplex do LC (PC)
SMF
Fibra frente e verso do Único-modo de LC/UPC Laço de retorno
40GBASE-LR4L
Duplex do LC (UPC)
SMF
40GBASE-ER4
Duplex do LC (UPC)
SMF
40GBASE-LX4
Duplex do LC (UPC)
MMF/SMF
Multimodo de LC/UPC/único frente e verso
Tabela 3: Escolhas do laço de retorno para transceptores de 100G QSFP28
Modelo
Tipo de relação
Tipo de cabo
Laço de retorno serido
100GBASE-SR4
MTP/MTP (UPC)
MMF
8/12 de fibra multimodo das fibras MTP/UPC Laço de retorno
100GBASE-PSM4
MTP/MTP (APC)
SMF
8/12 de laço de retorno da fibra do Único-modo das fibras MTP/APC
100GBASE-LR4
Duplex do LC (PC)
SMF
Fibra frente e verso do Único-modo de LC/UPC Laço de retorno
Tabela 4: Escolhas do laço de retorno para transceptores do CFP
Modelo
Tipo de relação
Tipo de cabo
Laço de retorno serido
40GBASE-SR4 CFP
MTP/MTP (UPC)
MMF
8/12 de fibra multimodo das fibras MTP/UPC Laço de retorno
40GBASE-LR4 CFP
Duplex do SC (UPC)
SMF
Fibra frente e verso do Único-modo de SC/UPC Laço de retorno
40GBASE-FR CFP
Duplex do SC (UPC)
SMF
100GBASE-LR4 CFP
Duplex do SC (PC/UPC)
SMF
100GBASE-ER4 CFP
Duplex do SC (PC/UPC)
SMF
100GBASE-SR4 CFP
MTP/MTP (UPC)
MMF
24 fibras multimodos das fibras MTP/UPC Laço de retorno
Conclusão
Este cargo discute escolhas específicas do laço de retorno da fibra para alguns transceptores os mais de uso geral da fibra ótica. Para outros módulos do transceptor que não são mencionados neste cargo, nós podemos igualmente saber escolher um laço de retorno apropriado para ele obtendo detalhes sobre seus tipo de relação, contato físico e tipo de cabo.
Laço de retorno quente da fibra ótica do MPO de Zion Communication
Zion Code
Zion Description
7236013
ZCM1111HXA1
módulo /Cable do laço de retorno da fibra ótica da manutenção programada de 8F MPO
7236014
ZCM1121HXA1
módulo/cabo do laço de retorno da fibra ótica da manutenção programada de 12F MPO
7236015
ZCM1141HXA1
módulo /Cable do laço de retorno da fibra ótica da manutenção programada de 24F MPO
7236016
ZCM1116HXA1
módulo /Cable do laço de retorno da fibra ótica de 8F MPO OM3
7236017
ZCM1126HXA1
módulo /Cable do laço de retorno da fibra ótica de 12F MPO OM3
7236018
ZCM1146HXA1
módulo /Cable do laço de retorno da fibra ótica de 24F MPO OM3
7236019
ZCM1117HXA1
módulo /Cable do laço de retorno da fibra ótica de 8F MPO OM4
7236020
ZCM1127HXA1
módulo /Cable do laço de retorno da fibra ótica de 12F MPO OM4
7236021
ZCM1147HXA1
módulo /Cable do laço de retorno da fibra ótica de 24F MPO OM4
7236022
ZCM2111HXA1
módulo /Cable do laço de retorno da fibra ótica da manutenção programada de 8F MTP
7236023
ZCM2121HXA1
módulo /Cable do laço de retorno da fibra ótica da manutenção programada de 12F MTP
7236024
ZCM2141HXA1
módulo /Cable do laço de retorno da fibra ótica da manutenção programada de 24F MTP
7236025
ZCM2116HXA1
módulo /Cable do laço de retorno da fibra ótica de 8F MTP OM3
7236026
ZCM2126HXA1
módulo /Cable do laço de retorno da fibra ótica de 12F MTP OM3
7236027
ZCM2146HXA1
módulo /Cable do laço de retorno da fibra ótica de 24F MTP OM3
7236028
ZCM2117HXA1
módulo /Cable do laço de retorno da fibra ótica de 8F MTP OM4
7236029
ZCM2127HXA1
módulo /Cable do laço de retorno da fibra ótica de 12F MTP OM4
7236030
ZCM2147HXA1
módulo /Cable do laço de retorno da fibra ótica de 24F MTP OM4
Empacotamento
A fibra facilmente tomada e bem-protegida isto pacote do cabo ótico foi etiquetada e marcada por OMC como o defeito. Tamanho padrão da caixa: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quais encadernam para ser usados depende do Qty dos bens. A embalagem pode ser personalizada.
