| Lugar de origem: | China |
|---|---|
| Marca: | HELLOSIGNAL® OR OEM |
| Quantidade de ordem mínima: | 50 unidades |
| Detalhes da embalagem: | 10 peças/saco de plástico |
| Tempo de entrega: | Normalmente 25 dias após o recebimento do depósito. |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | sem limite |
| Durabilidade: | <0,3dB alteração típica, 200 acasalamentos | Intercambiabilidade: | ≤0,2dB |
|---|---|---|---|
| Teste de inserção e tração: | 500 vezes, IL＜0,5dB | Resistência à tração: | >70N |
| Temperatura operacional (℃）: | -40 a + 85°C | ||
| Realçar: | MPO para cabos de fibra óptica LC,8 fibras MPO para cabo de fibra LC |
||
Único modo do SC LC FC ST/APC UPC 0.9/2.0/3.0mm/cabo de remendo multimodo da fibra ótica de PVC/LSZH/tranças.
| Zion Code | Zion Description | |||||||

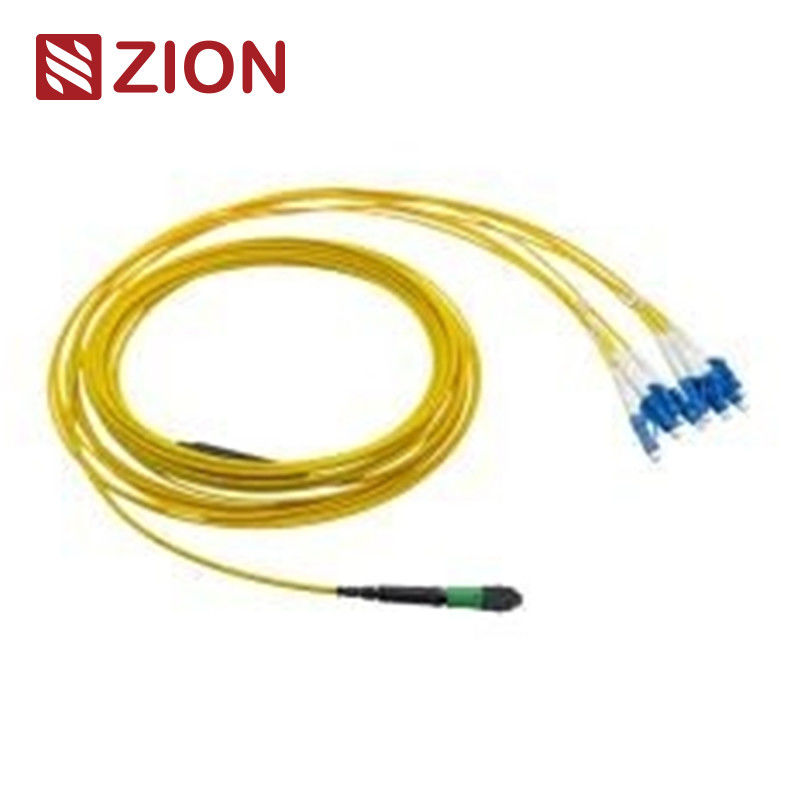

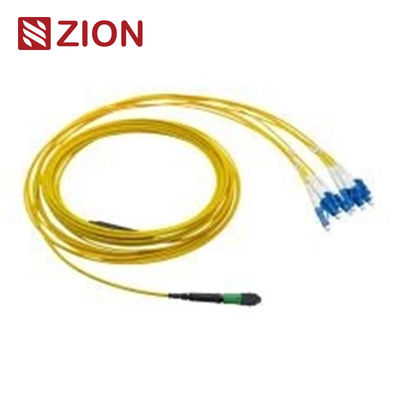

| ZCM11A12HIAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm da manutenção programada de 8F MPO | |||||||
| O conector de MPO é um tipo de conector da fibra. MPO (impulso da Multi-fibra sobre) é um tipo do conector da fibra do multi-núcleo. A fibra do alto densidade de MPO pre - o sistema da conexão é usado atualmente principalmente na aplicação de ambientes do alto densidade de centros de dados, na aplicação da fibra ótica à construção, e nas aplicações internas da conexão dentro do equipamento ótico do transceptor tal como o dispositivo ótico, 40G, 100G, QSFP+. | ||||||||
| Os tipos do conector de MPO são distinguidos de acordo com os regulamentos do IEC 61754-7: números do núcleo (número), cabeça masculina da disposição (homem, fêmea), polaridade (PC ou APC). | ||||||||
| 8 núcleos MPO ao duplex (uniboot 4xLC); Conjuntos de cabos retos do chicote de fios da palavra simples (4xLC). MPO- os cabos retos do chicote de fios de LC/SC/FC/ST são terminados com o conector de MPO e de LC/SC/FC/ST em ambas as extremidades. O 8pcsDuplex (uniboot 4xLC); Os cabos do fanout da palavra simples (4xLC) são aperfeiçoados para 40G QSFP+ PLR4 às aplicações da conexão direta do sistema ótico de 10G SFP+ LR e do centro de dados do alto densidade. tenha o mesmo comprimento. É projetado especificamente para a fibra do alto densidade que remenda nos centros de dados que precisam a economia do espaço e para reduzir problemas da gestão do cabo. |
||||||||
| Os cabos retos do chicote de fios da manutenção programada 8F MPO- LC/SC/FC/ST são aperfeiçoados para 40G QSFP+ PLR4 às aplicações da conexão direta do sistema ótico de 10G SFP+ LR e do centro de dados do alto densidade. Este cabo do chicote de fios de 8 fibras é usado para uma conexão direta entre QSFP+ (a 4) portos de SFP+ sem os painéis de remendo ou os troncos intermediários no meio. | ||||||||
O padrão industrial dos conectores:
| Conector | Referência | Abrigando detalhes | ||||||
| MPO Singlemode | IEC 61754-7 | MANUTENÇÃO PROGRAMADA APC: Bota verde de connectors+black (perda padrão MPO) MANUTENÇÃO PROGRAMADA APC: Bota amarela de connectors+black (MPO de pequenas perdas super) |
||||||
| MPO multimodo | IEC 61754-7 | PC OM1&OM2: Bota bege de connectors+black (perda padrão MPO) PC OM3&OM4: Bota do Aqua connectors+black (Standard&Super MPO de pequenas perdas) PC OM3&OM4: Bota de Heather Violet connectors+black (perda padrão MPO) |
||||||
| o encontra IEC IEC-61754-7 padrão; IEC61755, Telcordia GR-1435-CORE, JIS C5982; (FOCIS5) expedição de cabogramas TIA-604-5 estruturada complacente por TIA-568-C | ||||||||
| canal da fibra do 10G complacente | ||||||||
| 40G e 100G IEEE 802,3 |
O padrão industrial de outros conectores:
| SC do : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973 | ||||||||
| LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973. | ||||||||
| FC: A AIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 e JIS C5973 | ||||||||
| ST do : TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 etc. | ||||||||
| E2000: IEC61754-15 |
Disponível para
| G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
| G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
| G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
| OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
| OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
| OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
| OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
| OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 |
Especificações óticas:
| Artigos das especs. | Único modo (8 graus do APC lustraram) | Multimodo (polimento liso do PC) | ||||||
| perda do nsertion (MPO) (IEC 61300-3-34) |
Perda padrão: ≤0.75dB (máximo), ≤0.50dB (típico) De pequenas perdas super: ≤0.35dB (máximo), ≤0.20dB (típico) |
Perda padrão: ≤0.6dB (máximo), ≤0.50 (típico) De pequenas perdas super: ≤0.35dB (máximo), ≤0.20dB (típico) |
||||||
| Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| Perda de retorno (MPO) | ≥60dB (lustro 8degree) | ≥25dB | ||||||
| Perda de retorno (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
| Durabilidade | <0> | |||||||
| Permutabilidade | ≤0.2dB | |||||||
| teste da Inserção-tração | 500times, IL <0.5dB | |||||||
| Resistência à tração | >70N | |||||||
| Temperatura de funcionamento (℃) | ·- 40 a + 85°C | |||||||
Características:
| perda de inserção do baixa, perda do retorno alta | ||||||||
| a TA do baseou o conector da Multi-fibra, as 4,8,12 e 24 terminações e os conjuntos do conector da fibra | ||||||||
| solução econômica do para a massa-terminação da fibra | ||||||||
| projetado para aplicações de pequenas perdas e padrão da manutenção programada e do milímetro da perda | ||||||||
| o Ruggedized o cabo redondo, o cabo oval e as opções desencapadas da fita disponíveis | ||||||||
| a cor do codificou os alojamentos disponíveis para diferenciar o tipo da fibra, o tipo polonês e/ou a categoria do conector | ||||||||
| bom na repetibilidade e na permutabilidade |
Os méritos do cabo do remendo de MTP/MPO/cabo do tronco incluem geralmente:
| a elevação do - qualidade — cabos do cabo/tronco do remendo de MTP/MPO é fábrica pre-terminada, testada e empacotada junto com os relatórios de teste. Estes relatórios servem como o controle a longo prazo da documentação e da qualidade. | ||||||||
| os cabos de diminuição do cabo/tronco do remendo do cabo volume-MTP/MPO do têm os pequenos diâmetros mesmos, que diminuem o volume do cabo e melhoram as condições do condicionamento de ar em centros de dados | ||||||||
| o tempo do - economia — com o projeto apto para a utilização especial, cabo do remendo de MTP/MPO/cabos do tronco pode ser incorporado e imediatamente obstruído dentro. Ajuda extremamente a reduzir o tempo de instalação. |
Aplicação:
| Os cabos retos do chicote de fios da manutenção programada 8F MPO- LC/SC/FC/ST são aperfeiçoados para 40G QSFP+ PLR4 às aplicações da conexão direta do sistema ótico de 10G SFP+ LR e do centro de dados do alto densidade. | ||||||||
| Este cabo do chicote de fios de 8 fibras é usado para uma conexão direta entre QSFP+ (a 4) portos de SFP+ sem os painéis de remendo ou os troncos intermediários no meio | ||||||||
| Todos os conectores do MPO de OMC são de Senko/Nissin/Sumitomo. O cabo de remendo da fibra de MPO é um tipo dos conjuntos de cabo do alto densidade que seja geralmente uso em três áreas. | ||||||||
| a aplicação de Data Center com ambiente denso alto do grau | ||||||||
| a fibra ótica à construção | ||||||||
| a aplicação interna do conector no equipamento da fibra. |
Nomeando a informação da confirmação de Rules&Order:
Cabos retos quentes do chicote de fios do MPO-LC de Zion Communication
| Zion Code | Zion Description | |||||||
| 7236037 | ZCM11A12HIAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm da manutenção programada de 8F MPO | ||||||
| 7236038 | ZCM11A22HIAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm da manutenção programada de 12F MPO | ||||||
| 7236039 | ZCM11A52HIAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm da manutenção programada de 24F MPO | ||||||
| 7236040 | ZCM11A17HAAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 8F MPO OM3 | ||||||
| 7236041 | ZCM11A27HAAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 12F MPO OM3 | ||||||
| 7236042 | ZCM11A57HAAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 24F MPO OM3 | ||||||
| 7236043 | ZCM11A18HMAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 8F MPO OM4 | ||||||
| 7236044 | ZCM11A28HMAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 12F MPO OM4 | ||||||
| 7236045 | ZCM11A58HMAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 24F MPO OM4 | ||||||
| 7236046 | ZCM21A12HIAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm da manutenção programada de 8F MTP | ||||||
| 7236047 | ZCM21A22HIAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm da manutenção programada de 12F MTP | ||||||
| 7236048 | ZCM21A52HIAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm da manutenção programada de 24F MTP | ||||||
| 7236049 | ZCM21A17HAAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 8F MTP OM3 | ||||||
| 7236050 | ZCM21A27HAAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 12F MTP OM3 | ||||||
| 7236051 | ZCM21A57HAAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 24F MTP OM3 | ||||||
| 7236052 | ZCM21A18HMAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 8F MTP OM4 | ||||||
| 7236053 | ZCM21A28HMAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 12F MTP OM4 | ||||||
| 7236054 | ZCM21A58HMAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 24F MTP OM4 | ||||||
| Conector | Canal da fibra | |||||||
Uma ajuda de três métodos da conexão mantém a polaridade direita de MTP/MPO
MPO – estrutura-tipo simples 1 de 8 x LC
MPO – estrutura-tipo frente e verso 2 de 4 x LC
MPO – estrutura-tipo 3 de 4 x Uniboot LC
Os detalhes do material
Empacotamento
| A fibra facilmente tomada e bem-protegida isto pacote do cabo ótico foi etiquetada e marcada por OMC como o defeito. Tamanho padrão da caixa: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quais encadernam para ser usados depende do Qty dos bens. A embalagem pode ser personalizada. | ||||||||
Serviço de OEM/ODM para você
| 1. Cor do cabo, imprimindo a palavra, material do revestimento do cabo, a cor do conector | ||||||||
| 2. A etiqueta do OEM, identifica o anel, a etiqueta do cabo, caixa, enviando marcas | ||||||||
| 3. Nível de qualidade diferente. |
