Durabilidade: | <0,3dB alteração típica, 200 acasalamentos | Intercambiabilidade: | ≤0,2dB |
---|---|---|---|
Teste de inserção e tração: | 500 vezes, IL<0,5dB | Resistência à tração: | >70N |
Temperatura operacional (℃): | -40 a + 85°C |
Zion Code | Zion Description | |||||||

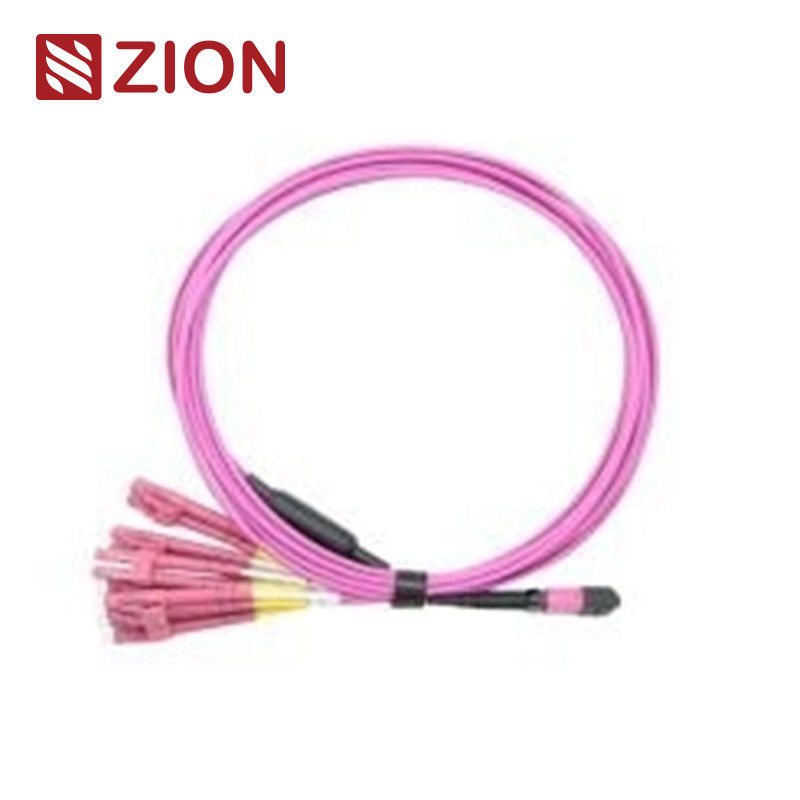

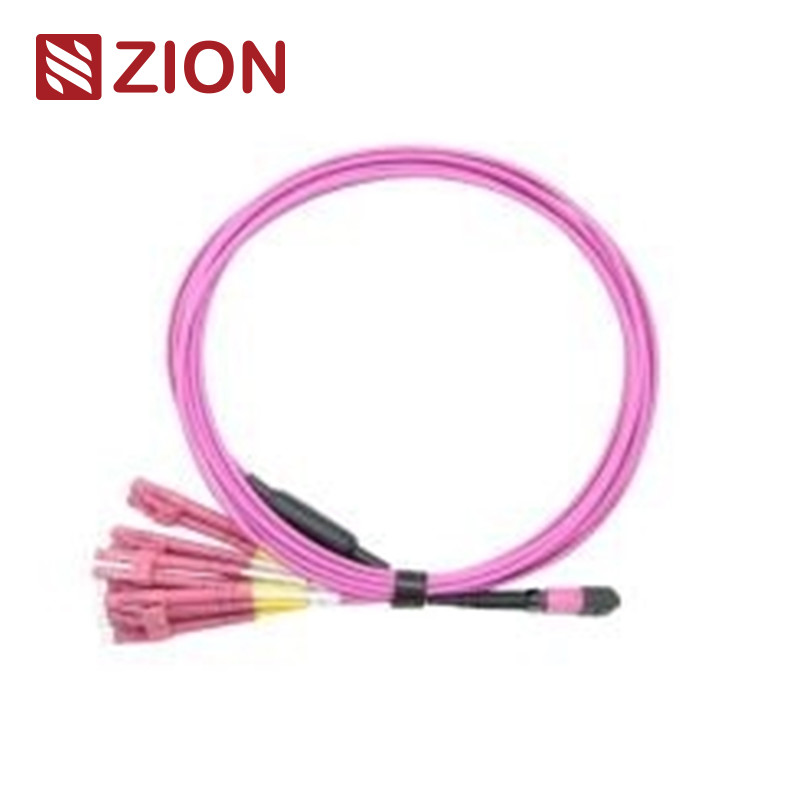

ZCM11A28HAAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 12F MPO OM4 | |||||||
O conector de MPO é um tipo de conector da fibra. MPO (impulso da Multi-fibra sobre) é um tipo do conector da fibra do multi-núcleo. A fibra do alto densidade de MPO pre - o sistema da conexão é usado atualmente principalmente na aplicação de ambientes do alto densidade de centros de dados, na aplicação da fibra ótica à construção, e nas aplicações internas da conexão dentro do equipamento ótico do transceptor tal como o dispositivo ótico, 40G, 100G, QSFP+. | ||||||||
Os tipos do conector de MPO são distinguidos de acordo com os regulamentos do IEC 61754-7: números do núcleo (número), cabeça masculina da disposição (homem, fêmea), polaridade (PC ou APC). | ||||||||
12 núcleos MPO ao duplex de 6 LC (uniboot 6xLC; O chicote de fios reto da palavra simples de 12 LC) cabografa assemblies.MPO- LC/SC/FC/ST que os cabos retos do chicote de fios são terminados com o conector de MPO e de LC/SC/FC/ST em ambas as extremidades. Os 12 PCes (6pcs para o uniboot do LC; 12 cabos do fanout da palavra simples do LC) são aperfeiçoados para 40G QSFP+ PLR4 às aplicações da conexão direta do sistema ótico de 10G SFP+ LR e do centro de dados do alto densidade. tenha o mesmo comprimento. É projetado especificamente para a fibra do alto densidade que remenda nos centros de dados que precisam a economia do espaço e para reduzir problemas da gestão do cabo. | ||||||||
cabos retos do chicote de fios de 12F MPO- LC/SC/FC/ST projetados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e centro de dados do alto densidade. É aperfeiçoado para aplicações do centro de dados do alto densidade 10/40/100G. |
O padrão industrial dos conectores:
Conector | Referência | Abrigando detalhes | ||||||
MPO Singlemode | IEC 61754-7 | MANUTENÇÃO PROGRAMADA APC: Bota verde de connectors+black (perda padrão MPO) MANUTENÇÃO PROGRAMADA APC: Bota amarela de connectors+black (MPO de pequenas perdas super) |
||||||
MPO multimodo | IEC 61754-7 | PC OM1&OM2: Bota bege de connectors+black (perda padrão MPO) PC OM3&OM4: Bota do Aqua connectors+black (Standard&Super MPO de pequenas perdas) PC OM3&OM4: Bota de Heather Violet connectors+black (perda padrão MPO) |
o encontra IEC IEC-61754-7 padrão; IEC61755, Telcordia GR-1435-CORE, JIS C5982; (FOCIS5) expedição de cabogramas TIA-604-5 estruturada complacente por TIA-568-C | ||||||||
canal da fibra do 10G complacente | ||||||||
40G e 100G IEEE 802,3 |
O padrão industrial de outros conectores:
SC do : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973. | ||||||||
FC: A AIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 e JIS C5973 | ||||||||
ST do : TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 etc. | ||||||||
E2000: IEC61754-15 |
Disponível para
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 |
Especificações óticas:
Artigos das especs. | Único modo (8 graus do APC lustraram) | Multimodo (polimento liso do PC) | ||||||
perda do nsertion (MPO) (IEC 61300-3-34) |
Perda padrão: ≤0.75dB (máximo), ≤0.50dB (típico) De pequenas perdas super: ≤0.35dB (máximo), ≤0.20dB (típico) |
Perda padrão: ≤0.6dB (máximo), ≤0.50 (típico) De pequenas perdas super: ≤0.35dB (máximo), ≤0.20dB (típico) |
||||||
Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Perda de retorno (MPO) | ≥60dB (lustro 8degree) | ≥25dB | ||||||
Perda de retorno (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Durabilidade | <0> | |||||||
Permutabilidade | ≤0.2dB | |||||||
teste da Inserção-tração | 500times, IL <0.5dB | |||||||
Resistência à tração | >70N | |||||||
Temperatura de funcionamento (℃) | ·- 40 a + 85°C |
Características:
perda de inserção do baixa, perda do retorno alta | ||||||||
a TA do baseou o conector da Multi-fibra, as 4,8,12 e 24 terminações e os conjuntos do conector da fibra | ||||||||
solução econômica do para a massa-terminação da fibra | ||||||||
projetado para aplicações de pequenas perdas e padrão da manutenção programada e do milímetro da perda | ||||||||
o Ruggedized o cabo redondo, o cabo oval e as opções desencapadas da fita disponíveis | ||||||||
a cor do codificou os alojamentos disponíveis para diferenciar o tipo da fibra, o tipo polonês e/ou a categoria do conector | ||||||||
bom na repetibilidade e na permutabilidade |
Os méritos do cabo do remendo de MTP/MPO/cabo do tronco incluem geralmente:
a elevação do - qualidade — cabos do cabo/tronco do remendo de MTP/MPO é fábrica pre-terminada, testada e empacotada junto com os relatórios de teste. Estes relatórios servem como o controle a longo prazo da documentação e da qualidade. | ||||||||
os cabos de diminuição do cabo/tronco do remendo do cabo volume-MTP/MPO do têm os pequenos diâmetros mesmos, que diminuem o volume do cabo e melhoram as condições do condicionamento de ar em centros de dados | ||||||||
o tempo do - economia — com o projeto apto para a utilização especial, cabo do remendo de MTP/MPO/cabos do tronco pode ser incorporado e imediatamente obstruído dentro. Ajuda extremamente a reduzir o tempo de instalação. |
Aplicação:
cabos retos do chicote de fios de 12F MPO- LC/SC/FC/ST projetados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e centro de dados do alto densidade. É aperfeiçoado para aplicações do centro de dados do alto densidade 10/40/100G. | ||||||||
Todos os conectores do MPO de OMC são de Senko/Nissin/Sumitomo. O cabo de remendo da fibra de MPO é um tipo dos conjuntos de cabo do alto densidade que seja geralmente uso em três áreas. | ||||||||
a aplicação de Data Center com ambiente denso alto do grau | ||||||||
a fibra ótica à construção | ||||||||
a aplicação interna do conector no equipamento da fibra. |
Nomeando a informação da confirmação de Rules&Order:
Cabos retos quentes do chicote de fios do MPO-LC de Zion Communication
Zion Code | Zion Description | |||||||
7236037 | ZCM11A12HIAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm da manutenção programada de 8F MPO | ||||||
7236038 | ZCM11A22HIAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm da manutenção programada de 12F MPO | ||||||
7236039 | ZCM11A52HIAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm da manutenção programada de 24F MPO | ||||||
7236040 | ZCM11A17HAAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 8F MPO OM3 | ||||||
7236041 | ZCM11A27HAAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 12F MPO OM3 | ||||||
7236042 | ZCM11A57HAAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 24F MPO OM3 | ||||||
7236043 | ZCM11A18HMAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 8F MPO OM4 | ||||||
7236044 | ZCM11A28HMAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 12F MPO OM4 | ||||||
7236045 | ZCM11A58HMAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 24F MPO OM4 | ||||||
7236046 | ZCM21A12HIAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm da manutenção programada de 8F MTP | ||||||
7236047 | ZCM21A22HIAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm da manutenção programada de 12F MTP | ||||||
7236048 | ZCM21A52HIAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm da manutenção programada de 24F MTP | ||||||
7236049 | ZCM21A17HAAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 8F MTP OM3 | ||||||
7236050 | ZCM21A27HAAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 12F MTP OM3 | ||||||
7236051 | ZCM21A57HAAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 24F MTP OM3 | ||||||
7236052 | ZCM21A18HMAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 8F MTP OM4 | ||||||
7236053 | ZCM21A28HMAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 12F MTP OM4 | ||||||
7236054 | ZCM21A58HMAX | cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 24F MTP OM4 |
Conector | Canal da fibra |
Uma ajuda de três métodos da conexão mantém a polaridade direita de MTP/MPO
MPO – estrutura-tipo simples 1 de 12 x LC
MPO – estrutura-tipo frente e verso 2-Type A de 6 x LC
MPO – estrutura-tipo frente e verso 2-Type B de 6 x LC
MPO – polaridade para MPO – estrutura-tipo 3 de 6 x Uniboot LC
Os detalhes do material
Empacotamento
A fibra facilmente tomada e bem-protegida isto pacote do cabo ótico foi etiquetada e marcada por OMC como o defeito. Tamanho padrão da caixa: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quais encadernam para ser usados depende do Qty dos bens. A embalagem pode ser personalizada. | ||||||||
Serviço de OEM/ODM para você
1. Cor do cabo, imprimindo a palavra, material do revestimento do cabo, a cor do conector | ||||||||
2. A etiqueta do OEM, identifica o anel, a etiqueta do cabo, caixa, enviando marcas | ||||||||
3. Nível de qualidade diferente. |
