U/FTP Cabo de Rede Exterior CAT 6A BC LSZH Par Trançado para Instalação
Cabo de instalação de par trançado U/FTP CAT 6A de alto desempenho, projetado para aplicações de rede externas, com características elétricas superiores e revestimento LSZH (Baixa Emissão de Fumaça Zero Halogênio) para maior segurança.
Identificação do Produto
CABO LAN
Nº 7112326
Detalhes da Construção
Condutor: Cobre Sólido Nu 23 AWG
Pares: 4 Pares
Isolamento: 1,35 mm Skin-Foam-Skin
Cores do Isolamento: Azul-Branco/Azul, Laranja-Branco/Laranja, Verde-Branco/Verde, Castanho-Branco/Castanho
Blindagem Geral: Blindagem de Par Individual, Folha de Al/PET, Face da Folha para fora
Fio de Drenagem: 0,40±0,005mm TC
Cabo de Rasgamento: Algodão
Revestimento Externo: 8,0±0,2 mm LSZH
Características Elétricas
Impedância: 4-100MHz 100±15 Ohms, 100-200MHz 100±22 Ohms, 200-500MHz 100±32 Ohms
Resistência DC Máx. do Condutor 20℃: 8,7 Ohms/100m
Desequilíbrio de Resistência (%): Máx. 2,5
Desequilíbrio de Capacitância Par a Terra: 330 pF/100m
Impedância de Transferência: Máx. 10 mOhms/m @100MHz
Temperatura de Instalação: -30 a 50℃
Temperatura de Operação: -20 a 75℃

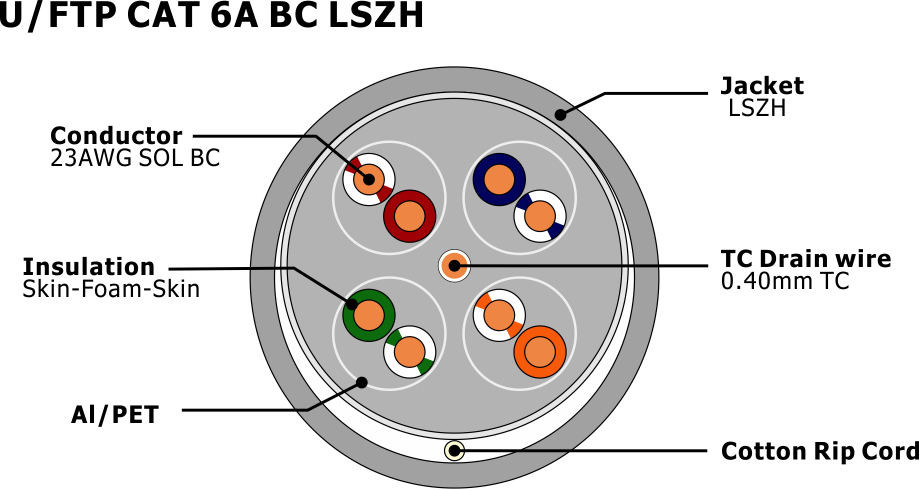

Secção Transversal
Aplicações
- Adequado para cabeamento estruturado em instalações
- Para transmissão de sinais de voz e dados digitais e analógicos
- Especialmente adequado para todas as aplicações Classe EA
- ISDN, Ethernet 10 Base-T, Fast Ethernet 100 Base-T, Gigabit Ethernet 1000Base-T, 10G Base-T (IEEE 802.3)
- Token Ring 4/16Mbit/s, TP-PMD/TP/DDI 125Mbit/s, ATM 155Mbit/s (IEEE802.5)
Conformidade com Normas
IEC/ISO 61156-5; ANSI/TIA568C.2; ISO/IEC 11801
Características de Desempenho
| Frequência (MHz) |
RL (Min.) (dB) |
Perda de Inserção (Máx.) (dB/100m) |
Atraso de Propagação (Máx.) (ns/100m) |
Distorção de Atraso (Máx.) (ns/100m) |
NEXT (Min.) (dB) |
PSNEXT (Min.) (dB) |
ELNEXT (Min.) (dB/100m) |
PSELNEXT (Min.) (dB/100m) |
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.0 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 25.0 | 10.7 | 540.0 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.0 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 536.0 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 536.0 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
Nota: O desempenho de transmissão acima para 100M, 20±2℃ nas condições testadas.
Informações de Encomenda
Marcação: HELLOSIGNAL NO.7112326 U/FTP CAT6A 4PR 23AWG LSZH XXX (ou Conforme solicitação do cliente)
Embalagem Interna: 305m/Carretel, 305m/Bobina (ou Conforme solicitação do cliente)
Embalagem Externa: Caixa Colorida, Palete (ou Conforme solicitação do cliente)
Tempo de Entrega: Normalmente 25 dias após o recebimento do depósito
Marca: HELLOSIGNAL® OU OEM
