Cabo Ethernet CAT5E com Condutor de Cobre Sólido de 0,50 mm e Revestimento PE para Exterior
Cabo de Rede CAT5e F/UTP BC PE Sólido com Condutor de Cobre de 0,50 mm para Exterior, Certificado CPR NO 7112111
Construção do Produto
| Componente |
Especificação |
| Condutor |
Cobre Nu Sólido de 0,50±0,005mm |
| Pares |
4 Pares |
| Isolamento |
1,03±0,05 mm HDPE |
| Cores de Isolamento |
Azul-Branco/Azul, Laranja-Branco/Laranja, Verde-Branco/Verde, Castanho-Branco/Castanho |
| Blindagem 1 |
Película PET |
| Fio de Drenagem |
0,40±0,005mm TC/0,5mm CCS |
| Blindagem Geral |
Película Al/PET, face da película para fora |
| RipCord |
Algodão ou Fibra |
| Revestimento Exterior |
6,3±0,2 mm PE |
※ O condutor de 0,45 mm a 0,50 mm pode passar no teste Fluke, a folga de 0,50 mm é maior que a de 0,45 mm

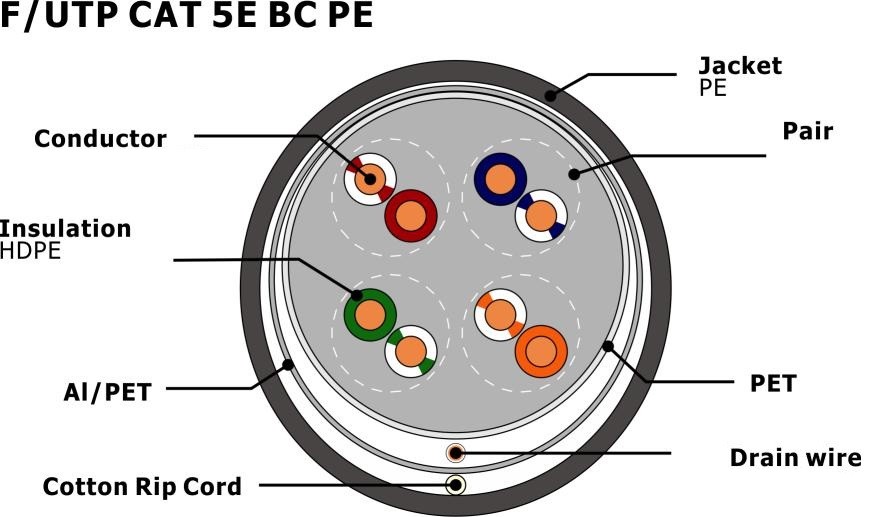

Secção Transversal
Conformidade e Certificações
- ISO/IEC 11801-1 Ed.1.0
- ANSI/TIA-568-C.2, ANSI/TIA-568.2-D
- UL444, UL1581, UL1666, IEC60332-1, EN50399
Características Elétricas
| Parâmetro |
Especificação |
| Resistência CC |
＜9,38 Ohms/100m @20℃ |
| Desequilíbrio da Resistência CC |
5% @ 20℃ |
| Capacitância Mútua |
5,6 nF/100m |
| Impedância Característica |
1 - 100 MHz: 100±15 Ohms
100 - 350 MHz: 100±20 Ohms |
| Frequência Máxima |
100MHz |
| Desequilíbrio de Capacitância |
330 pF/100m |
| NVP |
63% |
| Distorção de Atraso |
≤ 45ns/100m |
Propriedades Físicas
| Propriedade |
Especificação |
| Tensão de Tração (Máx.) |
≥13,5Mpa |
| Raio de Curvatura (Mín.) |
8×OD do Revestimento |
| Temperatura de Operação |
-20 a 80 ℃ (-4 a 167℉) |
Características de Desempenho
| Frequência (MHz) |
RL (Mín.) (dB) |
Perda de Inserção (Máx.) (dB/100m) |
Atraso de Propagação (Máx.) (ns/100m) |
Distorção de Atraso (Máx.) (ns/100m) |
NEXT (Mín.) (dB) |
PSNEXT (Mín.) (dB) |
ELNEXT (Mín.) (dB/100m) |
PSELNEXT (Mín.) (dB/100m) |
| 1 |
20.0 |
2.2 |
570.0 |
45.0 |
65.0 |
62.0 |
61.0 |
61.0 |
| 4 |
23.0 |
4.2 |
552.0 |
45.0 |
56.0 |
53.0 |
48.0 |
48.0 |
| 10 |
25.0 |
6.5 |
545.0 |
45.0 |
50.0 |
47.0 |
41.0 |
41.0 |
| 16 |
25.0 |
8.4 |
543.0 |
45.0 |
47.0 |
44.0 |
36.0 |
36.0 |
| 20 |
25.0 |
9.3 |
542.0 |
45.0 |
45.0 |
42.0 |
34.0 |
34.0 |
| 31.25 |
23.6 |
11.6 |
540.0 |
45.0 |
42.0 |
39.0 |
31.0 |
31.0 |
| 62.5 |
21.5 |
17.0 |
539.0 |
45.0 |
38.0 |
35.0 |
25.0 |
25.0 |
| 100 |
20.1 |
22.0 |
538.0 |
45.0 |
35.0 |
32.0 |
21.0 |
21.0 |
※Nota: O desempenho de transmissão acima é para 100M, 20±2℃ nas condições testadas.
Informações de Encomenda
| Item |
Detalhes |
| Marcação |
HELLOSIGNAL NO.7112111 U/UTP CAT5e 4PR 0.5mm Copper PE ...305M |
| Embalagem Interna |
305m/Carretel, 305m/Bobina (ou Conforme solicitação do cliente) |
| Embalagem Externa |
Caixa Colorida, Palete (ou Conforme solicitação do cliente) |
| Tempo de Entrega |
Normalmente 25 dias após o recebimento do depósito. |
| Marca |
HELLOSIGNAL® OU OEM |
Visão Geral do Cabo CAT 5e
O cabo CAT 5e (cabo Categoria 5e) é usado para a infraestrutura de cabeamento da Internet e Ethernet. O padrão de cabo fornece desempenho de até 100 MHz e é adequado para a maioria das variedades de Ethernet sobre par trançado até 1000BASE-T (Gigabit Ethernet). Para saber mais sobre suas principais características e aplicações, consulte nosso guia completo para Cat 5e.
Aplicações
- Suporta 1 Gbps com frequências de até 100 MHz
- 10GBASE-T/POE/VoIP
- Computadores e Laptops/Televisores/Pontos de acesso WiFi/Aparelhos habilitados para rede/Telefones
Conectores
RJ-45 é o conector padrão usado com conjuntos de cabos CAT 5e. RJ45 é o conector universal usado com 99% dos dispositivos de rede.
