48 núcleos de fecho de embraiagem vertical de fibra óptica ZCSC-D048-02
Visão geral do produto
O modelo ZCSC-D048-02 é um equipamento primário para pontos de acesso do utilizador, concebido para a ligação e distribuição de proteção entre dois ou mais cabos.A sua função principal é ligar o cabo de distribuição e o cabo interior em ambientes ao ar livre. Amplamente utilizado em sistemas de comunicação, TV a cabo e sistemas de rede de cabo óptico devido à sua estrutura estável, excelente desempenho de vedação e fácil instalação.
Especificações técnicas
| Número do modelo. |
ZCSC-D048-02 ((7231203) |
 |
| Cores |
Negro |
| Capacidade |
48 núcleos |
| Nível de protecção |
IP68 |
| Materiais |
PP, PC, PC+ABS |
| Método de vedação para entradas |
Selo retráctil |
| Entrada/saída |
1 + 3 |
| Cabo de entrada Dia |
F8-F13 |
| Cabo de saída Dia |
F8-F18 |
| Umidade relativa |
≤ 95% ((+30°C) |
| Pressão atmosférica |
62 ∼ 101 kPa |
| Dimensão ((MM) |
305*Ф118 |
| Por peso ((Kg) |
1.2 |
| Peso bruto ((KG) |
12 |

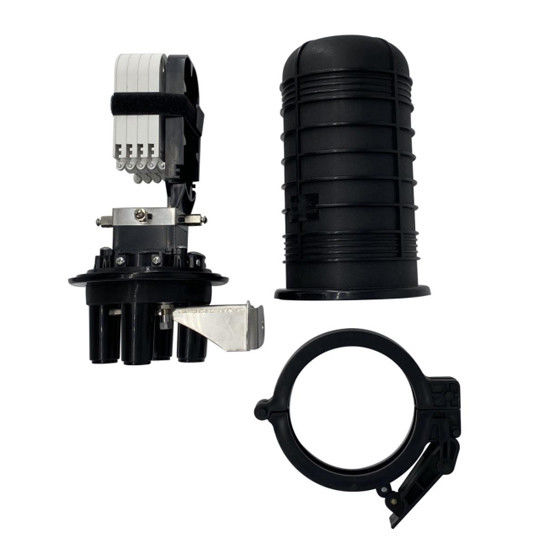

Imagens do produto
Padrões de qualidade e ensaios
- Cumprir os requisitos de aparência e estrutura do YD/T 590.2-2005, YD/T 778-2011
- Aprova os requisitos do ensaio de transporte da norma YD/T778-2011
- Cumprir os requisitos técnicos aplicáveis às peças de plástico da CB 867-83
- Nível de proteção IP68 certificado
- Cumprir os requisitos de embalagem dos equipamentos de comunicação da norma GB3873-1993
- Performance retardante de chama: não retardante de chama
Estrutura dos componentes
Inclui fundo da caixa, tampa da caixa, suporte do cabo, suporte para reforçar a parte do cabo, bandeja de emplaçamento, tampa transparente para a bandeja de emplaçamento, gravata mágica do cabo, placa para a instalação da bandeja de emplaçamento,Parte de vedação do corpo da caixa, boxes hoop e outros acessórios.
Embalagem e armazenamento
Detalhes do pacote
Tamanho da caixa interna: 315*195*180mm
Tamanho da caixa exterior: 600*330*555mm (9 peças/caixão)
Orientações relativas ao transporte e armazenagem
Evite chuva, exposição ao sol e compressão durante o transporte. Os produtos devem ser armazenados em armazéns que evitam umidade, luz solar direta e fogo. Intervalo de temperatura de armazenamento: -25°C a +40°C.
Nota: As peças especiais que se danifiquem facilmente durante o transporte devem ser cuidadosamente protegidas.
Métodos de instalação
Instalação aérea
1-Fibra óptica fecho de emplaçamento 2-Hanger 3-aço fio
Instalação de postes
1 placa fixa 2 placa de montagem 3 parafuso 4 poste telefónico
