Informação detalhada

Color:	Black	Capacidade:	96 núcleos
Material:	PC DO、 DOS PP, PC+ABS	Entrada/tomada:	1+3
Dimensão (milímetros):	410*Ф135
Destacar:	Fechamento da tala da fibra ótica , cerco da tala da fibra

Descrição de produto

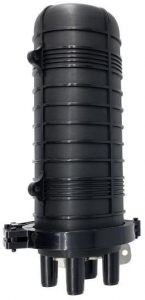

Fechamento da tala da fibra ótica

24/48/96/144 dos núcleos IP55 ao FECHAMENTO ÓTICO INLINE da TALA do selo do Calor-psiquiatra de IP68 PP/PC/PC+ABS/selo mecânico

Índice técnico

Modelo não.			ZCSC-D096- 01(7231206)
Cor			Preto
Capacidade			96 núcleos
Nível da proteção			IP68
Material			PP, PC, PC+ABS
Método de selagem para entradas			selo do Calor-psiquiatra
Entrada/tomada			1+3
Porto do cabo da entrada			Ф10-Ф16
Porto do cabo da tomada			Ф8-Ф20
Dimensão (milímetros)			410*Ф135
Tamanho interno da caixa (milímetros)			420205210
Tamanho exterior da caixa (milímetros)			630435435

O diagrama da dimensão: (milímetro)

vista superior vista lateral Front View

Pic#1: Vista superior

Pic#2: Vista lateral

Pic#3: Front View

Vista geral

O no. ZCSC-D096-01 do modelo de uma COMUNICAÇÃO de ZION é um do equipamento principal para pontos de acesso do utilizador, aplicado para a conexão protetora e uma distribuição entre dois ou mais cabos. A função preliminar é conectar o cabo de distribuição e o cabo interno no ar livre. É amplamente utilizada em sistemas de comunicação, em televisão por cabo, em sistemas de rede de cabo ótico e em outro em virtude da estrutura constante, em boa selando o desempenho e a construção fácil.

Imagens para a referência

Pic#4 Pic#5 Pic#6

Pic#7 Pic#8 Pic#9

Informação de produtos

Pacote

Tamanho plástico: 410*Ф135mm
Caixa interna com único tamanho ondulado: 420*205*210mm
Caixa com tamanho ondulado dobro: 630*435*435mm (6PCS/Box)
Peso pela caixa: 12 QUILOGRAMAS

Transporte e armazenamento

Chover, sol Avoid exposuring e espremendo durante o transporte
Os produtos devem ser armazenados no armazém que evita a umidade, sol, fogo.

A temperatura de armazenamento deve ser de 25℃~+40℃

Nota: As peças especiais que são danificadas facilmente durante o transporte devem ser protegidas com cuidado

Método da instalação

Montagem aérea

fio ótico do fechamento 2-Hanger 3-Steel da tala 1-Fiber

Montagem de Polo

montagem do polo

1 – placa fixa 2 – polo de telefone da placa de montagem 3-U-bolt 4

Fechamento vertical da tala da fibra ótica

Componentes óticos

Infraestrutura de expedição de cabogramas

Fechamento da tala da fibra ótica

24/48/96/144 dos núcleos IP55 ao FECHAMENTO ÓTICO INLINE da TALA do selo do Calor-psiquiatra de IP68 PP/PC/PC+ABS/selo mecânico

etiqueta:

Lugar de origem:	China
Marca:	Zion communication
Número do modelo:	ZCSC-D096- 01(7231206)

Quantidade de ordem mínima:	Nenhum limite
Detalhes da embalagem:	10 PCES/sacos de plástico
Tempo de entrega:	Normalmente 10 dias de trabalho
Termos de pagamento:	T/T
Habilidade da fonte:	Nenhum limite
