Índice técnico

Modelo não.			ZCSC-D096- 02(7231207)
Cor			Preto
Capacidade			96 núcleos
Nível da proteção			IP68
Material			PP, PC, PC+ABS
Método de selagem para entradas			selo do Calor-psiquiatra
Entrada/tomada			1+4
Porto do cabo da entrada			Ф12-Ф25
Porto do cabo da tomada			Ф8-Ф21
Dimensão (L*W*D, milímetros)			390*Ф137
Tamanho interno da caixa (milímetros)			400*210*190
Tamanho exterior da caixa (milímetros)			585*435*415

O diagrama da dimensão: (milímetro)

Vista geral

O no. ZCSC-D096-02 do modelo de uma COMUNICAÇÃO de ZION é um do equipamento principal para pontos de acesso do utilizador, aplicado para a conexão protetora e uma distribuição entre dois ou mais cabos. A função preliminar é conectar o cabo de distribuição e o cabo interno no ar livre. É amplamente utilizada em sistemas de comunicação, em televisão por cabo, em sistemas de rede de cabo ótico e em outro em virtude da estrutura constante, em boa selando o desempenho e a construção fácil.

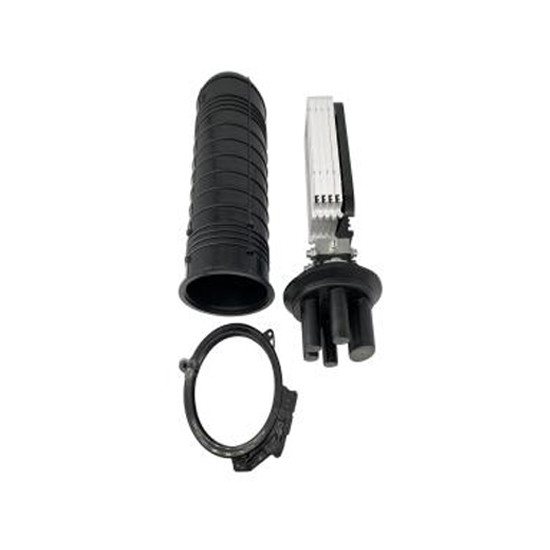

Imagens para a referência

Informação de produtos

Pacote

• Tamanho plástico: 390*Ф137mm
• Caixa interna com único tamanho ondulado: 400*210*190mm
• Caixa com tamanho ondulado dobro: 585*435*415mm (6PCS/Box)
• Peso pela caixa: 10,5 QUILOGRAMAS

Transporte e armazenamento

• Chover, sol Avoid exposuring e espremendo durante o transporte
• Os produtos devem ser armazenados no armazém que evita a umidade, sol, fogo.

A temperatura de armazenamento deve ser de 25℃~+40℃

Nota: As peças especiais que são danificadas facilmente durante o transporte devem ser protegidas com cuidado

Método da instalação

Montagem aérea

fio ótico do fechamento 2-Hanger 3-Steel da tala 1-Fiber

1 – placa fixa 2 – polo de telefone da placa de montagem 3-U-bolt 4
