Informação detalhada

Cor:	preto	Capacidade:	288 Núcleos
Material:	PC DO、 DOS PP, PC+ABS	Entrada/tomada:	1+4
Dimensão (LWD, milímetros):	485186136
Destacar:	Fechamento da tala da fibra ótica , cerco da tala da fibra

Descrição de produto

Fechamento da tala da fibra ótica

24/48/96/144 dos núcleos IP55 ao FECHAMENTO ÓTICO INLINE da TALA do selo do Calor-psiquiatra de IP68 PP/PC/PC+ABS/selo mecânico

Índice técnico

Modelo não.			ZCSC-D288- 01(7231211)
Cor			Preto
Capacidade			288 núcleos
Nível da proteção			IP68
Material			PP, PC, PC+ABS
Método de selagem para entradas			selo do Calor-psiquiatra
Entrada/tomada			1+4
Diâmetro do cabo da entrada			Ф14-Ф29
Diâmetro do cabo da tomada			Ф9-Ф22
Humidade relativa			≤95% (+30℃)
Pressão atmosférica			62~101kPa
Dimensão (LWD, milímetros)			485186136
Tamanho interno da caixa (milímetros)			495215215
Tamanho exterior da caixa (milímetros)			445445510
Peso de efetivação (quilogramas)			14,5
Os PCes/encadernam (o PCS)			4

Vista geral

O no. ZCSC-D288-01 do modelo de uma COMUNICAÇÃO de ZION é um do equipamento principal para pontos de acesso do utilizador, aplicado para a conexão protetora e uma distribuição entre dois ou mais cabos. A função preliminar é conectar o cabo de distribuição e o cabo interno no ar livre. É amplamente utilizada em sistemas de comunicação, em televisão por cabo, em sistemas de rede de cabo ótico e em outro em virtude da estrutura constante, em boa selando o desempenho e a construção fácil.

Imagens para a referência

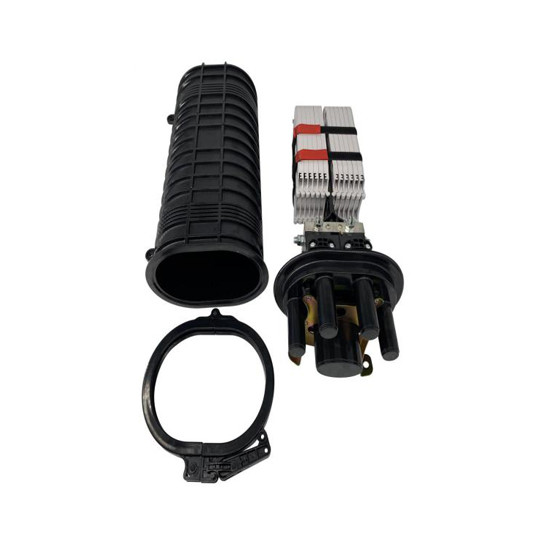

Tala vertical Closure-ZCSC-D288- da fibra ótica 01(7231211) 1

Inspeção e teste

Cumprindo as exigências da aparência e da estrutura de 5,2 de YD/T 590.2-2005, YD/T 778-2011
Cumprindo as exigências do teste do transporte dos 6,9 de YD/T778-2011
Cumprindo as exigências técnicas comuns para partes plásticas dos CB 867-83
Nível da proteção: Teste IP68
Cumprindo as exigências comuns do pacote para o equipamento de comunicação de GB3873-1993
Chama - desempenho retardador: retardador da não-chama

As partes do fechamento ótico da tala da fibra

Pacote

O tamanho do tamanho interno da caixa: 495*215*215mm
O tamanho do tamanho exterior da caixa: 445*445*510mm (4 PCes/caixa)

Transporte e armazenamento

Chover, sol Avoid exposuring e espremendo durante o transporte
Os produtos devem ser armazenados no armazém que evita a umidade, sol, fogo. A temperatura de armazenamento deve

seja de 25℃~+40℃

Nota: As peças especiais que são danificadas facilmente durante o transporte devem ser protegidas com cuidado

Método da instalação

Montagem aérea

Tala vertical Closure-ZCSC-D288- da fibra ótica 01(7231211) 4

fio ótico do fechamento 2-Hanger 3-Steel da tala 1-Fiber

Montagem de Polo

Tala vertical Closure-ZCSC-D288- da fibra ótica 01(7231211) 5

1 – placa fixa 2 – polo de telefone da placa de montagem 3-U-bolt 4

Fechamento vertical da tala da fibra ótica

Componentes óticos

Infraestrutura de expedição de cabogramas

etiqueta:

Lugar de origem:	China
Marca:	Zion communication
Número do modelo:	ZCSC-D288- 01(7231211)

Quantidade de ordem mínima:	Nenhum limite
Detalhes da embalagem:	10 PCES/sacos de plástico
Tempo de entrega:	Normalmente 10 dias de trabalho
Termos de pagamento:	T/T
Habilidade da fonte:	Nenhum limite
