Fechamento de Emenda Vertical de Fibra Óptica - ZCSC-S096-01(7231213)
24/48/96/144 núcleos IP55 a IP68 PP/PC/PC+ABS Vedação retrátil/Vedação mecânica FECHAMENTO DE EMENDA ÓPTICA EM LINHA
Especificações Técnicas
| Nº do Modelo |
ZCSC-S096-01(7231213) |
 |
| Cor |
Preto |
| Capacidade |
96 núcleos |
| Nível de Proteção |
IP68 |
| Material |
PP, PC, PC+ABS |
| Método de Vedação para Entradas |
Vedação mecânica |
| Entrada/Saída |
2+2 |
| Diâmetro do Cabo de Entrada |
Ф8-Ф15 |
| Diâmetro do Cabo de Saída |
Ф8-Ф15 |
| Umidade Relativa |
≤95%(＋30℃) |
| Pressão Atmosférica |
62～101kPa |
| Dimensão (MM) |
405*Ф135 |
| Peso (Por Unidade) |
1,9 KG |
Visão Geral do Produto
O Modelo Nº ZCSC-S096-01 da ZION COMMUNICATION é um dos principais equipamentos para pontos de acesso do usuário, aplicado para conexão e distribuição de proteção entre dois ou mais cabos. A função principal é conectar o cabo de distribuição e o cabo interno ao ar livre. É amplamente utilizado em sistemas de comunicação, TV a cabo, sistemas de rede de cabos ópticos e outros, em virtude de sua estrutura estável, bom desempenho de vedação e fácil construção.

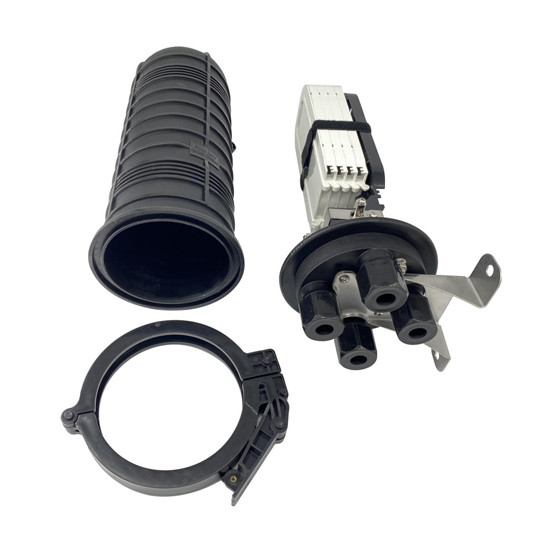

Imagens do Produto
Padrões de Inspeção e Teste
- Atende aos requisitos de aparência e estrutura de 5.2 de YD/T 590.2-2005, YD/T 778-2011
- Atende aos requisitos de teste de transporte de 6.9 de YD/T778-2011
- Atende aos requisitos técnicos comuns para peças plásticas de CB 867-83
- Nível de Proteção: Teste IP68
- Atende aos requisitos comuns de embalagem para equipamentos de comunicação de GB3873-1993
- Desempenho retardador de chama: não retardador de chama
Peças Componentes
Fundo da caixa, tampa da caixa, suporte do cabo, suporte para reforçar a parte do cabo, bandeja de emenda, tampa transparente para bandeja de emenda, abraçadeira mágica para cabo, placa para instalação da bandeja de emenda, parte de vedação para o corpo da caixa, aro da caixa e outros acessórios.
Especificações de Embalagem
Tamanho da caixa interna: 415*215*200mm
Tamanho da caixa externa: 615*445*430mm (6 peças/caixa)
Transporte e Armazenamento
Evite chuva, exposição ao sol e esmagamento durante o transporte. Os produtos devem ser armazenados no armazém, evitando umidade, sol e fogo. A temperatura de armazenamento deve ser de 25℃ a +40℃. Peças especiais que são facilmente danificadas durante o transporte devem ser protegidas com cuidado.
Métodos de Instalação
Montagem Aérea
1-Fechamento de emenda de fibra óptica 2-Gancho 3-Fio de aço
Montagem em Poste
1-Placa fixa 2-Placa de montagem 3-Parafuso em U 4-Poste telefônico
