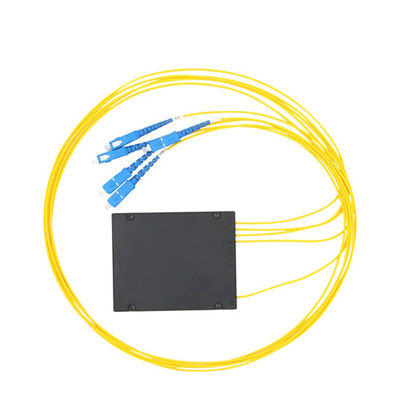

Fusão óptica 1 × 4 ABS Box Single Mode Type Optical Coupler
FBT Fiber Optic Splitter (também chamado de acoplador de fibra óptica) é um dispositivo que divide a luz de fibra óptica em várias partes por uma proporção específica.e configurações 1×32 com SC, LC, FC, ST conectores de tipos APC ou UPC.
Pergunte agora
Aplicações
- Redes FTTH, LAN, PON e CATV ópticas
- Redes de anel local e sistemas de comunicação por fibra óptica
- Equipamento de ensaio de fibras ópticas e sensores de fibras ópticas
Especificações técnicas
Splitter de fibra óptica multimodo 1 × 4
| Input & Output |
Splitter óptico 4 em 1 fora |
| Tipo de fibra |
9/125 SMF-28 ou especificado pelo cliente |
| Comprimento de onda operacional |
1310, 1490, 1550nm |
| Relação de acoplamento |
1-50% |
| Largura de banda |
± 20 nm |
| Perda de inserção |
3.3 dB (50/50), 4,3/2,5 dB (40/60) |
| Estabilidade térmica |
≤ 0,3 (dB/°C) |
| Directividade |
≥ 55 dB (≥ 60 dB 2 × 2) |
| Tipo de embalagem |
Fibra nua, tubo solto de 0,9/2,0/3,0 mm |
| Temperatura de funcionamento |
-40°C a 70°C |
| Temperatura de armazenamento |
-40°C a 85°C |
| Dimensões do pacote |
Φ3 × 54 mm, 90 × 20 × 10 mm |
| Conector de fibra |
Conectores SC, FC, ST, LC (PC, UPC, APC) |
| Marca |
HELLOSIGNAL® OU OEM |
| Tempo de entrega |
Normalmente 25 dias após receção do depósito |
| Quantidade mínima de encomenda |
20 peças |
Características do produto
Os divisores de fibra óptica FBT diferem dos divisores de fibra PLC em sua metodologia de divisão.5As opções de personalização incluem conectores LC, LC/APC, SC, SC/APC, FC, FC/APC e ST ou versões não conectadas.
Para os divisores de fibra 1 × 2, várias proporções de divisão estão disponíveis, incluindo 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, e suas proporções inversas.
A maioria dos divisores ópticos vem em configurações de tubo solto de 900 μm e fibra nua de 250 μm. Os acopladores 1 × 2 e 2 × 2 incluem mangas metálicas protetoras, enquanto os números de saída mais altos possuem caixas protetoras.
Especificações de desempenho
| Parâmetro |
Acoplador de banda larga |
Acoplador de duas janelas |
Acoplador de fibra multimodo |
| Comprimento de onda operacional |
1310, 1550 ou C + L Band |
1310 e 1550 |
850 ou 1310 ou Especificar |
| Largura de banda operacional |
± 40 |
± 40 |
± 40 |
| Perda excessiva típica (dB) |
< 0.7 |
< 0.07 |
< 0.4 |
| Perda de inserção (dB) 50/50 |
< 3.4 |
< 3.4 |
< 3.7 |
Nota:As especificações acima são para dispositivos sem conectores. Adicione uma perda adicional de 0,2 dB por conector.
Opções de personalização
Os nossos divisores de fibra óptica suportam uma ampla personalização em vários parâmetros incluindo tipo de modo, grau, comprimento de onda, configuração de porta, tipo de fibra, embalagem, diâmetro de fibra, relação de acoplamento,e tipo de conector para satisfazer requisitos específicos de aplicação.
