Combinador óptico de tipo FBT FC/APC 1X3 (7233103)
Splitter de fibra óptica 1×4/1×8/1×16/1×32 Modo único/multimodo com conectores SC LC FC ST/APC UPC FBT/PLC SPLITTER ÓPTICO
Pergunte agora
Aplicações de divisores de fibra óptica 1 × 3
- FTTH, LAN, PON e CATV óptico
- Rede de anel local, sistema de comunicação de fibra óptica
- Equipamento de ensaio de fibras ópticas, sensor de fibras ópticas
Especificações do divisor de fibra óptica 1 × 3
| Input & Output |
1 × 3 divisor de fibras ópticas de modo único |
| Tipo de fibra |
9/125 SMF-28 ou especificado pelo cliente |
| Comprimento de onda de funcionamento (nm) |
1310,1490,1550nm |
| Relação de acoplamento (%) |
1-50% |
| Largura de banda (nm) |
20 nm |
| Perda típica de inserção (dB) |
≤ 55 |
| Perda dependente da polarização (dB) |
≤ 0.1 |
| Homogeneidade (dB) |
≤ 0.9 |
| Directividade (dBm) |
≥ 60 |
| Uniformidade (dB) |
0.5 |
| Perda dependente típica (dB) |
≤ 0.15 |
| Estabilidade de temperatura (dB/oC) |
≤ 0.002 |
| Temperatura de funcionamento (°C) |
- 40 ¢ 70 |
| Temperatura de armazenamento (°C) |
-40 ¢ 85 |
| Cabos de fibra |
Fibras nuas, fibras de tubos soltos |
| Conector de fibra |
SC FC LC ST |
| Marca |
HELLOSIGNAL® OU OEM |
| Prazo de entrega |
Normalmente 25 dias após receber o depósito |
| MOQ |
20 pcs |
Descrição do produto
FBT Fiber Optic Splitter (também chamado de acoplador de fibra óptica) é um dispositivo que divide a luz de fibra óptica em várias partes por uma certa proporção.Fibra Splitters são diferentes de PLC splitters de fibra em métodos de divisão.
Um divisor de fibra óptica pode ser produzido com Singlemode, Multimode 62.5Você também pode personalizá-los com conectores LC, LC/APC, SC, SC/APC, FC, FC/APC e ST ou sem conectores.
Quando se trata de divisores de fibra 1×2, você pode solicitar detalhes para diferentes proporções de divisão, como 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 e 99/1.
A maioria dos divisores ópticos está disponível em tubo solto de 900 μm e fibra nua de 250 μm. Os acopladores 1 × 2 e 2 × 2 vêm de série com uma manga metálica protetora para cobrir a divisão.Maiores contagens de saída são construídas com uma caixa para proteger os componentes de divisão.

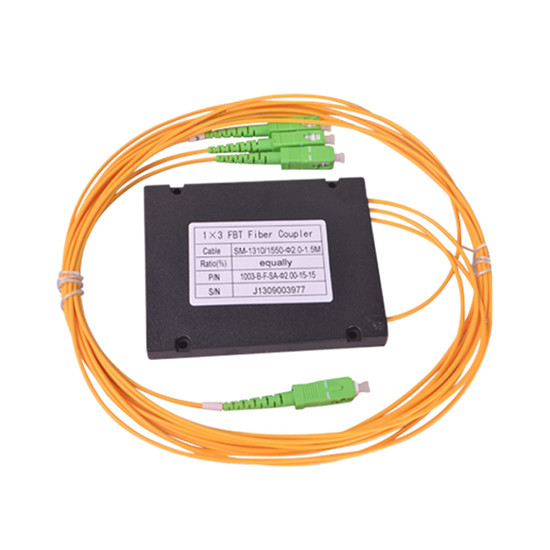

1×3 Fibra Óptica Splitter Imagens detalhadas
Especificações de desempenho
| Parâmetro |
Acoplador de banda larga |
Duplo conjunto de janelas |
Acoplador de fibra multimodo |
| Grau |
P. A. |
P. A. |
P. A. |
| Comprimento de onda de funcionamento (nm) |
1310,1550 ou banda C + L |
1310 e 1550 |
850 ou 1310 ou Especificar |
| Largura de banda operacional (nm) |
± 40 |
± 40 |
± 40 |
| Perda excessiva típica (dB) |
- O que é?1 |
- Não, não.1 |
- O que é?7 |
| Perda de inserção ((dB) 50/50 |
- Não, não.6 |
- Não, não.6 |
- O que é?0 |
| Perda de inserção ((dB) 40/60 |
É uma boa ideia.8 |
É uma boa ideia.8 |
É uma boa ideia.0 |
É uma boa ideia.0 |
| Perda dependente da polarização |
É uma boa ideia.15 |
- O que é?15 |
|
| Directividade (dB) |
> 50 |
> 35 |
|
| Temperatura de funcionamento (°C) |
-40~+70 |
-40~+70 |
-40~+70 |
| Temperatura de armazenamento (°C) |
-40~+85 |
-40~+85 |
-40~+85 |
Nota: As especificações acima são para dispositivos sem conector.
Informações alternativas importantes
| A |
B |
C |
D |
E |
F |
G |
H |
Eu... |
| Modo |
Grau |
Comprimento de onda |
Porto |
Tipo de fibra |
Pacote |
Diâmetro da fibra |
Relação de acoplamento |
Tipo de conector |
| 1=WBC 2=DWC 3=MMC Z=Customizado |
1 = P 2 = A |
1=1550 2=1310 3=1310/1550 4=1310/1490/1550 |
1 = 1 × 2 2 = 2 × 2 |
0=SM 9/125 1=MM 50/125 2=MM 62.5/125 Z=Customizado |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customizado |
Produtos relacionados
Multimodo Fibra Óptica Splitter 1X2 ABS Box Fused Type Fiber Coupler FBT ((7233101)
Fibras ópticas divididoras FBT, Fibras ópticas divididoras, componentes ópticos
Splitter óptico 1 × 4 fora caixa ABS Modo único tipo fundido acoplador óptico FBT Fibra óptica Splitter ((7233102)
Fibras ópticas divididoras FBT, Fibras ópticas divididoras, componentes ópticos
Combinador óptico de tipo FBT FC/APC 1X3 (7233103)
Fibras ópticas divididoras FBT, Fibras ópticas divididoras, componentes ópticos

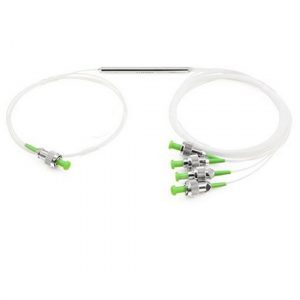

Splitter óptico 1 × 4 Tubos de aço de modo único FBT Fibra óptica Splitter FC/APC conectores (7233104)
Fibras ópticas divididoras FBT, Fibras ópticas divididoras, componentes ópticos

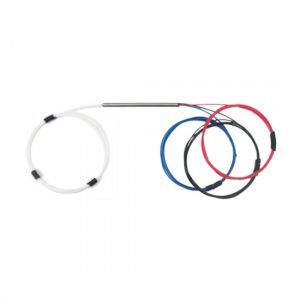

Splitter Óptico 1×3 Tubos de Aço Modo Único Combinador de Fibra de Tipo Fundido FBT Fibra Óptica Splitter com o...">
