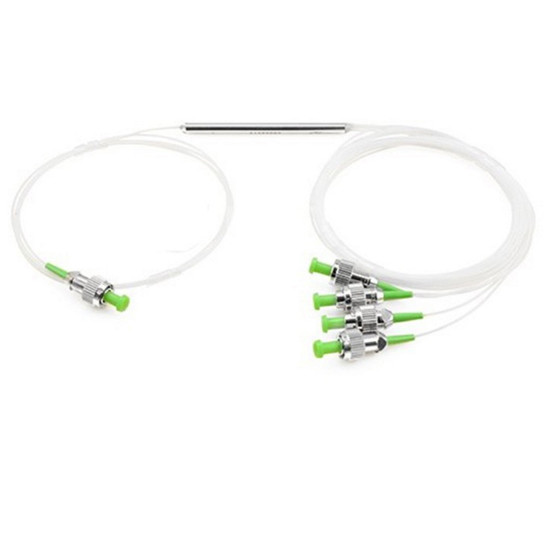

Divisor óptico 1×4 tubo de aço único modo FBT divisor de fibra óptica conectores FC/APC (7233104)
Divisor de fibra óptica 1*4/1*8/1*16/1*32 monomodo/multimodo com conectores sc lc fc st/apc upc fbt/plc divisor óptico
Aplicações do divisor de fibra FBT 1×4
- FTTH, LAN, PON e CATV óptico
- Rede de anel local, sistema de comunicação de fibra óptica
- Equipamento de teste de fibra óptica, sensor de fibra óptica
Especificações do divisor de fibra FBT 1 × 4
| Entrada e Saída |
Divisor ótico 1×4 do divisor da fibra ótica de 1 a 4 FBT |
| Tipo de fibra |
9/125 SMF-28 ou especificado pelo cliente |
| Comprimento de onda operacional (nm) |
1310,1490,1550nm |
| Taxa de acoplamento (%) |
1-50% |
| Largura de banda (nm) |
20 nm |
| Perda de inserção típica (dB) |
≤7,2 |
| Perda Dependente de Polarização (dB) |
≤0,1 |
| Homogeneidade (dB) |
≤0,9 |
| Diretividade (dBm) |
≥60 |
| Uniformidade (dB) |
0,5 |
| Perda dependente típica (dB) |
≤0,15 |
| Estabilidade de temperatura (dB/ºC) |
≤0,002 |
| Temperatura operacional (℃) |
-40 ~ 70 |
| Temperatura de armazenamento (℃) |
-40 ~ 85 |
| Cabo de fibra |
fibra desencapada, fibra de tubo solto |
| Conector de fibra |
SC FC LC ST |
| Marca |
HELLOSIGNAL® OU OEM |
| Prazo de entrega |
Normalmente 25 dias após receber o depósito |
| Quantidade mínima |
20 unidades |
Descrição do produto
O divisor de fibra óptica FBT (também chamado de acoplador de fibra óptica) é um dispositivo que divide a luz da fibra óptica em várias partes em uma determinada proporção. Os divisores de fibra são diferentes dos divisores de fibra PLC nos métodos de divisão. Um divisor de fibra óptica pode ser produzido com fibra monomodo, multimodo 62,5 e multimodo 50. Também disponível com conectores LC, LC/APC, SC, SC/APC, FC, FC/APC e ST ou não conectorizados.
Para divisores de fibra 1 × 2, diferentes taxas de divisão estão disponíveis, incluindo 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 e 99/1.
A maioria dos divisores ópticos está disponível em configurações de tubo solto de 900 µm e fibra nua de 250 µm. Os acopladores 1×2 e 2×2 vêm de fábrica com uma capa protetora de metal para cobrir a divisão. Contagens de saída mais altas são construídas com uma caixa para proteger os componentes de divisão.
Especificações de desempenho
Especificações detalhadas de desempenho para dispositivos Wide Band Coupler, Dual Window Couplex e Multimode Fiber Coupler:
| Parâmetro |
Acoplador de banda larga |
Casal de janela dupla |
Acoplador de fibra multimodo |
| Nota |
P | UM |
P | UM |
P | UM |
| Comprimento de onda operacional (nm) |
1310,1550 ou banda C + L |
1310 e 1550 |
850 ou 1310 ou Especifique |
| Largura de banda operacional (nm) |
±40 |
±40 |
±40 |
| Perda de Excesso Típica (dB) |
<0,7 | <0,1 |
<0,07 | <0,1 |
<0,4 | <0,7 |
Nota: As especificações acima são para dispositivos sem conector. Adicione uma perda adicional de 0,2dB por conector.
