Informação detalhada

Comprimento de onda operacional (nm):

1260 ~ 1650nm

Comprimento da fibra:

Temperatura operacional (℃):

-40 ~ 85

Tipo de conector:

SC/APC, SC/UPC, ST DO LC FC

Destacar:

divisor da fibra ótica

divisor ótico do plc

Descrição de produto

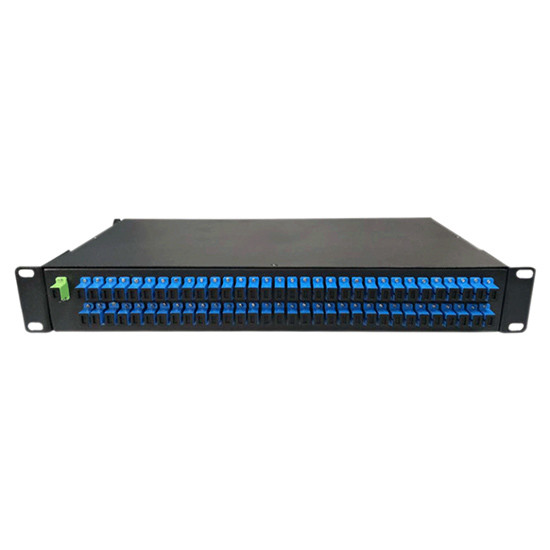

Splitter óptico 1×64 tipo ODF montado em rack

Acoplador de fibras PLC de modo único com adaptadores de fibras SC (7233216)

Visão geral do produto

Splitter de fibra óptica de alto desempenho disponível em configurações de 1 × 4, 1 × 8, 1 × 16 e 1 × 32 com conectores UPC SC, LC, FC, ST / APC em tecnologias FBT e PLC.

Aplicações

Redes FTTH (Fibra para o Lar)
LAN (Local Area Networks)
Sistemas PON e CATV ópticos
Redes anuais locais
Sistemas de comunicação por fibra óptica
Equipamento de ensaio de fibras ópticas
Sensores de fibras ópticas

Especificações técnicas

Parâmetro	Especificações
Tipo de configuração	1 × 64
Comprimento de onda operacional	1260 ~ 1650 nm
Comprimento da fibra	1m
Directividade	≥ 55 dB
Estilo do pacote	ODF montado em rack de 19′′
Tipo de fibra	G657A1 ou G652D
Diâmetro da fibra	0.9mm, 2.0mm, 3.0mm
Perda dependente da polarização	≤ 0,4 dB
Perda dependente do comprimento de onda	≤ 0,8 dB
Perda de inserção típica	≤ 19,7 dB
Perda de inserção	≤ 21,2 dB
Uniformidade da perda	≤ 2,5 dB
Temperatura de funcionamento	-40°C a 85°C
Temperatura de armazenamento	-40°C a 85°C
Dimensões do pacote	485 × 75 × 195 mm
Tipo de conector	SC/APC, SC/UPC, LC, FC, ST
Marca	HELLOSIGNAL® OU OEM
Tempo de entrega	25 dias após o depósito
Quantidade mínima de encomenda	20 peças

Introdução ao produto

O PLC Splitter 1×64 Mini Steel Tube Type Fiber Optic Splitter possui conectores SC/APC de 900μm de modo único.Os divisores de circuito de ondas de luz planares (PLC) são dispositivos ópticos de gerenciamento de energia fabricados usando tecnologia de guia de ondas óptica de sílica, oferecendo pequeno tamanho, alta confiabilidade, ampla faixa de comprimento de onda operacional e excelente uniformidade canal a canal.Estes produtos cumprem os requisitos GR-1209-CORE e GR-1221-CORE.

Especificações de desempenho

Tipo de divisor	1 × 2	1 × 4	1 × 8	1 × 16	1×32	1 × 64	1 × 128
Perda de inserção (grado P/S)	30,8/4,0 dB	70,2/7,4 dB	100,3/10,7 dB	13.5/13.7 dB	16.5/16.9 dB	20.5/21.0 dB	230,8/24,2 dB
Uniformidade da perda	< 0,4 dB	< 0,6 dB	< 0,8 dB	< 1,0 dB	< 1,5 dB	< 2,0 dB	< 2,5 dB
PDL	< 0,2 dB	< 0,2 dB	< 0,2 dB	< 0,3 dB	< 0,3 dB	< 0,4 dB	< 0,4 dB
Perda de retorno	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB
Directividade	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB
Perda dependente do comprimento de onda	< 0,5 dB	< 0,5 dB	< 0,5 dB	< 0,5 dB	< 1,0 dB	< 1,0 dB	< 1,0 dB

Nota:As especificações acima são para dispositivos sem conectores. Adicione uma perda adicional de 0,2 dB por conector.

Opções de configuração

Porto	Pacote	Diâmetro da fibra	Comprimento da fibra	Conector
0102 = 1 × 2 0104 = 1 × 4 0108 = 1 × 8 0116 = 1 × 16 0132 = 1 × 32 0164 = 1 × 64 1128 = 1 × 128	1=Bare 2=Sem blocos 3 = Caixa ABS 4=Inserir caixa 5=Tipos de paletes 6=Racmount Z = Personalizado	0=250μm 1=900μm 2 = 2,0 mm 3 = 3,0 mm	0=0,5m 1=1,0m 2=1,5m 3 = 2,0 m 4=3,0m 5=4,0m Z = Personalizado	0=Nenhum 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z = Personalizado
