Casa > Produtos> Sistema de Fibra Óptica> 4,8Módulo CWDM de 16 canais com baixa perda de inserção, isolamento de canais elevados e caminho óptico sem epoxi para redes WDM

4,8Módulo CWDM de 16 canais com baixa perda de inserção, isolamento de canais elevados e caminho óptico sem epoxi para redes WDM

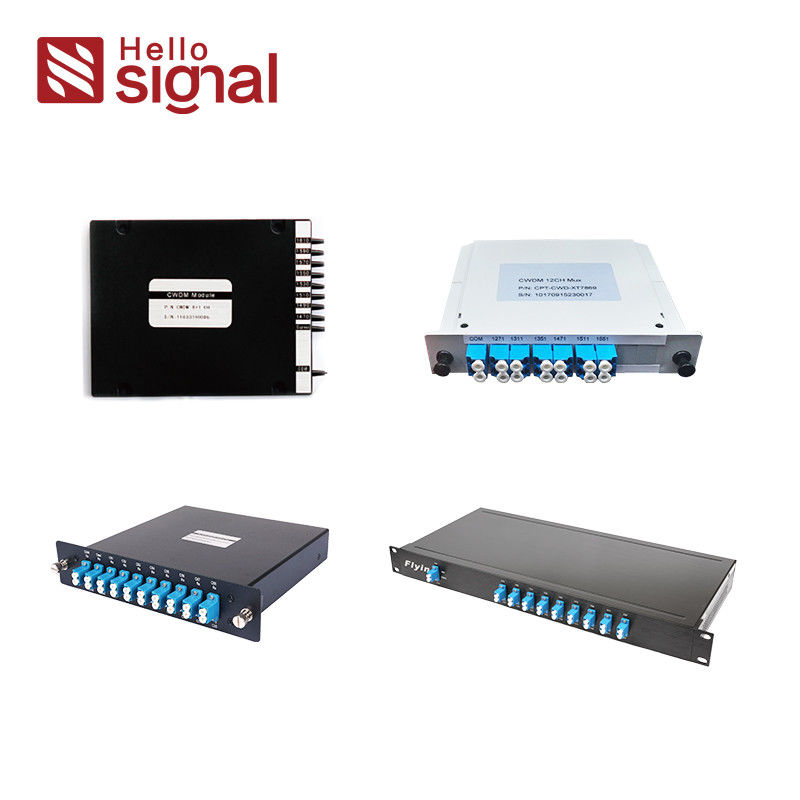

4,8,16-Channel CWDM Module with Low Insertion Loss High Channel Isolation and Epoxy Free Optical Path for WDM Networks
4,8,16-Channel CWDM Module with Low Insertion Loss High Channel Isolation and Epoxy Free Optical Path for WDM Networks
4,8,16-Channel CWDM Module with Low Insertion Loss High Channel Isolation and Epoxy Free Optical Path for WDM Networks
Informação Básica
Lugar de origem: CHINA
Marca: HELLOSIGNAL
Quantidade de ordem mínima: sem limite
Detalhes da embalagem: 10 PCES/sacos de plástico
Tempo de entrega: Normalmente 10 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: sem limite
Melhor preço contacto
Informação detalhada
Comprimento de onda central (nm): 1270~1610 ou 1271~1611 Afastamento de canal (gigahertz): 20
Passband de canal (largura de banda) de @-0.5dB (nanômetro): ≥13 Diretividade (DB): ≥50
Perda de retorno (dB): ≥45 Manipulação máxima do poder (mW): 300
Destacar:

Módulo CWDM de Baixa Perda de Inserção

,

Multiplexador de divisão de comprimento de onda com isolamento de canal alto

,

Multiplexador óptico de caminho óptico livre de epóxi

Descrição de produto

4, 8, 16 canais de módulo CWDM
Os nossos módulos CWDM (Gross Wavelength Division Multiplexing) apresentam espaçamento entre canais da UIT com características de desempenho excepcionais, incluindo baixa perda de inserção, banda larga de passagem,isolamento do canal elevado, e caminhos ópticos livres de epoxi para máxima fiabilidade.
Características fundamentais
  • Baixa perda de inserção
  • Banda larga de passagem
  • Alto isolamento do canal
  • Alta estabilidade e fiabilidade
  • Livre de epoxi na via óptica
Aplicações
  • Monitorização da linha
  • Sistemas de rede WDM
  • Infra-estruturas de telecomunicações
  • Aplicações celulares
  • Outros aparelhos de som
  • Redes de acesso
Especificações de desempenho
Parâmetro 4 Canais 8 Canais 16 Canais
Comprimento de onda do centro (nm) 1270~1610 ou 1271~1611
Espaçamento entre canais (GHz) 20
Banda de passagem de canal (@-0,5dB largura de banda) (nm) ≥ 13
Perda de inserção (dB) ≤ 1.5 ≤ 2.5 Baixo < 3,5 padrão < 4.5
Isolamento (dB) - Adjacente ≥ 30
Isolamento (dB) - Não adjacentes ≥ 40
Sensibilidade à temperatura da perda de inserção (dB) ≤ 0.5
Mudança de temperatura de comprimento de onda (nm/°C) ≤ 0.002
Perda dependente da polarização (dB) ≤ 0.2
Dispersão do modo de polarização (ps) ≤ 0.1
Directividade (dB) ≥ 50
Perda de retorno (dB) ≥ 45
Potência máxima de manuseio (mW) 300
Temperatura de funcionamento (°C) -10~+70
Temperatura de armazenamento (°C) -40~+85
Dimensão da embalagem (mm) L100 x W80 x H10 L120 x W80 x H18 (19" 1U Rackmount)
As especificações acima referem-se a dispositivos sem conector.
Informações de encomenda
CWDM Espaçamento entre canais Número de canais 1o Canal Pacote Diâmetro da fibra Comprimento da fibra Conector
Opções de configuração C=20nm 04=4 canais 27=1270nm 1=Módulo de caixa ABS 0=250μm 1=1m O=Nenhum
08=8 Canais - Não. 2=Montagem de rack 1=900μm 2=2m 1=FC/APC
16=16 canais 47=1470nm 3 = Caixa LGX 2 = 2,0 mm S=Especificar 2=FC/UPC
18=18 canais 49=1490nm 4=Inserir caixa 3 = 3,0 mm 3=ICS/ACP
N=N canais - Não. 5=Especificar 4=SC/UPC
61=1610nm 5=LC/APC
6=LC/UPC
7=ST
S=Especificar
