Comprimento de onda do centro (nanômetro): | Grade da UIT | Afastamento de canal (gigahertz): | 100 /200 |
---|---|---|---|
Diretividade (DB): | ≥45 | Perda de retorno (DB): | ≥45 |
Manipulação máxima do poder (mW): | 300 |
Características | Aplicações | ||||||||||||||||||||||||
· Baixa perda de inserção | · O canal adiciona/gota | ||||||||||||||||||||||||
· Faixa de passagem larga | · Rede de DWDM | ||||||||||||||||||||||||
· Isolamento alto do canal | · Roteamento do comprimento de onda | ||||||||||||||||||||||||
· Estabilidade e confiança altas | · Amplificador ótico da fibra | ||||||||||||||||||||||||
· Cola Epoxy livre no trajeto ótico | · Sistema fibróptico de CATV |
Parâmetro | Especificação | ||||||||||||||||||||||||
Comprimento de onda do centro (nanômetro) | Grade da UIT | ||||||||||||||||||||||||
Afastamento de canal (gigahertz) | 100 | 200 | |||||||||||||||||||||||
Passband de canal (largura de banda) de @-0.5dB (nanômetro) | ≥0.22 | ≥0.5 | |||||||||||||||||||||||
Perda do lnsertion do canal da passagem (DB) | ≤1.0 | ≤0.9 | |||||||||||||||||||||||
Perda do lnsertion do canal da reflexão (DB) | ≤0.4 | ≤0.4 | |||||||||||||||||||||||
lsolation (DB) | Canal da passagem | ≥30 | |||||||||||||||||||||||
Reflita o canal | ≥13 | ||||||||||||||||||||||||
Sensibilidade de temperatura da perda de inserção (DB) | ≤0.3 | ||||||||||||||||||||||||
Deslocamento da temperatura do comprimento de onda (nm/℃) | ≤0.001 | ||||||||||||||||||||||||
Perda dependente da polarização (DB) | ≤0.1 | ||||||||||||||||||||||||
Dispersão do modo da polarização (picosegundo) | ≤0.1 | ||||||||||||||||||||||||
Diretividade (DB) | ≥45 | ||||||||||||||||||||||||
Perda de retorno (DB) | ≥45 | ||||||||||||||||||||||||
Manipulação máxima do poder (mW) | 300 | ||||||||||||||||||||||||
Temperatura de funcionamento (℃) | -10~+70 | ||||||||||||||||||||||||
Temperatura de armazenamento (℃) | -40~+85 | ||||||||||||||||||||||||

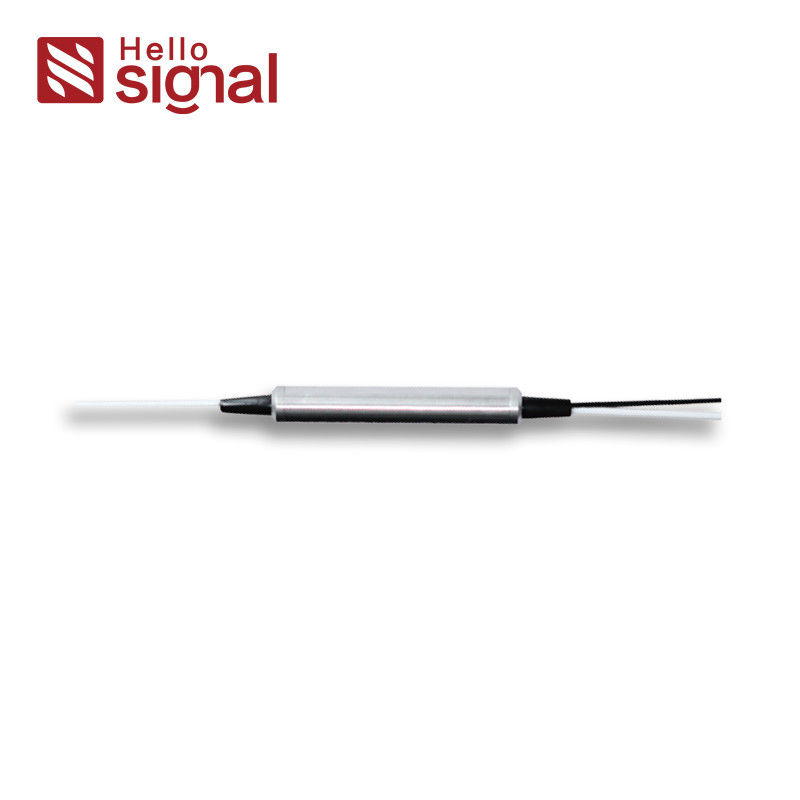

Dimensão do pacote (milímetros) | Para 250μm, 900μm | ∅5.5×L38 | |||||||||||||||||||||||
Para 2.0mm 3.0mm | L90 x W20 ×H10 |
As especificações acima são para dispositivos sem conector.
As especificações podem mudar sem aviso prévio.
CWDM | □ | □□ | □ | □ | □ | □ | |||||||||||||||||||
UIT | Canal da passagem | Pacote | Diâmetro da fibra | Comprimento da fibra | Conector | ||||||||||||||||||||
1=100G | 01=Ch01 | tubo 1=Steel | 0=250μm | 1=1m | O=None | ||||||||||||||||||||
2=200G | 02=Ch02 | Módulo da caixa 2=ABS | 1=900μm | 2=2m | 1=FC/APC | ||||||||||||||||||||
..... | 3=Specify | 2=2.0mm | S=Specify | 2=FC/UPC | |||||||||||||||||||||
60=Ch60 | 3=3.0mm | 3=SCI/APC | |||||||||||||||||||||||
4=SC/UPC | |||||||||||||||||||||||||
5=LC/APC | |||||||||||||||||||||||||
6=LC/UPC | |||||||||||||||||||||||||
7=ST | |||||||||||||||||||||||||
s=Specify |
