Visão geral do produto

Adaptador de fibra óptica de precisão concebido para uma transmissão óptima da luz com perdas mínimas.e desempenho confiável para aplicações industriais e de telecomunicações.

Identificação do produto

Código de Zion	Descrição de Sião

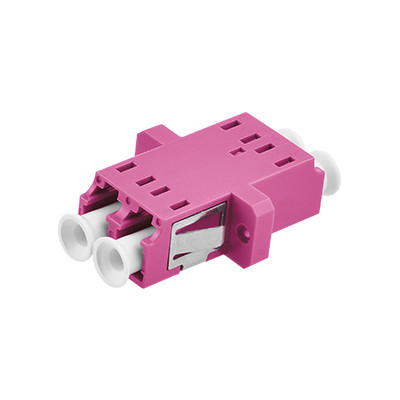

7235046	LC OM4 DX Adaptador de uma peça com flange

Aplicações

Ao ligar dois conectores com precisão, os adaptadores de fibra óptica permitem que as fontes de luz sejam transmitidas de forma eficiente, minimizando as perdas.Excelente intercâmbioTodas as unidades são submetidas a testes funcionais antes do envio.

Descrição do produto

Este adaptador de fibra óptica permite a ligação entre os mesmos ou diferentes conectores ativos de fibra óptica em linhas de fibra.Ele garante a continuidade do caminho óptico com perda mínima alinhando com precisão as faces finais da fibra para maximizar a transmissão de energia da luz e a eficiência do acoplamento.

As principais características incluem:

Alta retardância da chama para a conformidade com a segurança
Baixa perda de inserção para um desempenho óptimo
Alta durabilidade para uma fiabilidade a longo prazo
Ampla gama de temperaturas de funcionamento (-40°C a +85°C)
Adequado para redes de telecomunicações, sistemas CATV, sistemas de circuito de utilizadores e aplicações LAN

Especificações técnicas

Parâmetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Comprimento de onda de funcionamento (nm)	SM (OS2): 1310-15502,3,4): 850-1300
Perda de inserção (dB)	≤ 02
Perda de retorno (dB)	PC ≥45 UPC ≥50 APC ≥60 PC ≥30
Repetitividade (dB)	≤ 02
Perda alternada (dB)	≤ 02
Durabilidade	A variação de 500 vezes de interpolação é inferior a 0,20 dB
Número de canais	Núcleo único, núcleo duplo, núcleo 4
Material do quadro	Metal ou Plástico
Material da manga	De aço inoxidável
Temperatura de funcionamento (°C)	-40 ~ +85
Temperatura de armazenamento (°C)	-40 ~ +85

Adaptadores de fibra óptica LC-LC relacionados

Código de Zion	Descrição de Sião
7235001	LC SX Adaptador/acoplador de fibra óptica de plástico com flange
7235002	LC Dx Simetria de solda Adaptador/acoplador de fibra óptica de plástico com flange
7235003	LC QUAD Adaptador/acoplador de fibra óptica de plástico de uma peça com flange
7235004	Adaptador/acoplador de fibra óptica de plástico com pernas
7235005	Cobertura SC Evite adaptador/acoplador de fibra óptica de plástico laser sem flange
7235006	SC SX Metal Avoid Adaptador/acoplador de fibra óptica a laser com flange
7235007	SC DX Adaptador/acoplador de fibra óptica com flange
7235008	Adaptador/acoplador híbrido de fibra óptica SC-FC SX
7235009	Adaptador/acoplador híbrido de fibra óptica SC-FC DX
7235010	Adaptador/acoplador híbrido de fibra óptica FC-ST SX
7235011	Adaptador/acoplador híbrido de fibra óptica FC-ST DX
7235012	Adaptador/acoplador híbrido de fibra óptica SC-LC SX
7235013	Adaptador/acoplador híbrido de fibra óptica SC-LC DX
7235014	Adaptador/acoplador híbrido de fibra óptica SC-ST SX
7235015	Adaptador/acoplador híbrido de fibra óptica SC-ST DX
7235016	FC SX Adaptador/acoplador de fibra óptica de tipo D
7235017	FC SX com adaptador/acoplador de fibra óptica de flange retangular
7235018	FC com adaptador/acoplador de fibra óptica com flange retangular

Tipos de conectores

Conector LC

Utilizado na interface de fibra óptica LC para conectar conectores de módulos SFP. Caracterizado por um mecanismo de fechadura de jack modular (RJ) fácil de operar. Comumente usado em roteadores.

Conector SC

Usado na interface de fibra óptica SC, semelhante ao RJ-45 mas mais plano com contatos de coluna de cobre em vez de alfinetes de cobre finos.

Conector FC

Utilizado na interface de fibra óptica FC com reforço externo de manga de metal e fixação de torneira.

Conector ST

Utilizado na interface de fibra óptica ST com concha redonda e fixação de torneira. Comumente usado em quadros de distribuição de fibra para conexões 10Base-F.

Serviços OEM/ODM

A ZION Communication oferece serviços completos de OEM/ODM com a nossa equipa profissional de I&D:

Logotipo personalizado
Desenho do rótulo/saco PE/cartão

Lugar de origem:	China
Marca:	HELLOSIGNAL® OR OEM

Quantidade de ordem mínima:	50 unidades
Detalhes da embalagem:	10 peças/saco de plástico
Tempo de entrega:	Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento:	T/T
Habilidade da fonte:	sem limite

Perda alternada (dB):	≤ 0,2	Durabilidade:	A mudança de 500 vezes da interpolação é menos do que 0.20dB
Número de canais:	Único núcleo, núcleo duplo, núcleo 4	Material da moldura:	Metal ou plástico
Material da manga:	Cerâmica ou metal	Temperatura de funcionamento (°C):	-40 ~ +85
Temperatura de armazenamento (℃):	-40 ~ +85
Destacar:	≤ Adaptador de fibra óptica de perda alternada de 0 , 2dB , Acoplador óptico de manga cerâmica ou metálica

Adaptador de fibra óptica LC OM4 DX de peça única com flange, apresentando ≤ 0,2dB de perda alternada, manga de cerâmica ou metal e ampla temperatura de operação
