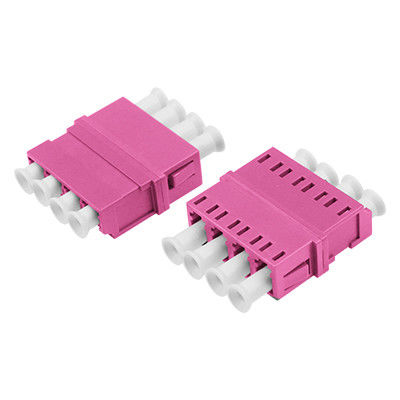

Adaptador de Fibra Óptica de Solda Quad Asimétrico LC OM4 Sem Flange para Acoplamento Óptico Preciso

LC OM4 Quad Asymmetric Welding Fiber Optic Adapter Without Flange for Precise Optical Coupling
LC OM4 Quad Asymmetric Welding Fiber Optic Adapter Without Flange for Precise Optical Coupling
LC OM4 Quad Asymmetric Welding Fiber Optic Adapter Without Flange for Precise Optical Coupling
Informação Básica
Lugar de origem: China
Marca: HELLOSIGNAL® OR OEM
Quantidade de ordem mínima: 50 unidades
Detalhes da embalagem: 10 peças/saco de plástico
Tempo de entrega: Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento: T/T
Habilidade da fonte: sem limite
Melhor preço contacto
Informação detalhada
Perda alternada (dB): ≤ 0,2 Durabilidade: A mudança de 500 vezes da interpolação é menos do que 0.20dB
Número de canais: Único núcleo, núcleo duplo, núcleo 4 Material da moldura: Metal ou plástico
Material da manga: Cerâmica ou metal Temperatura de funcionamento (°C): -40 ~ +85
Temperatura de armazenamento (℃): -40 ~ +85
Destacar:

Conector do QUADRILÁTERO do LC OM4 sem flange

,

Acoplador do QUADRILÁTERO do LC OM4 sem flange

Descrição de produto

Adaptador de Soldagem Assimétrico LC OM4 QUAD Sem Flange
Este adaptador de fibra óptica foi projetado para conectar conectores LC OM4 QUAD em uma configuração de soldagem assimétrica sem flange, garantindo alinhamento preciso e perda mínima de sinal.
Adaptador de Fibra Óptica de Solda Quad Asimétrico LC OM4 Sem Flange para Acoplamento Óptico Preciso 0 Adaptador de Fibra Óptica de Solda Quad Asimétrico LC OM4 Sem Flange para Acoplamento Óptico Preciso 1
Identificação do Produto
Código Zion Descrição Zion
7235051 Adaptador de Soldagem Assimétrico LC OM4 QUAD Sem Flange
Aplicações
Os adaptadores de fibra óptica conectam com precisão dois conectores para maximizar a transmissão de luz e minimizar a perda de sinal. Eles oferecem baixa perda de inserção, excelente intercambialidade e reprodutibilidade confiável. Cada adaptador passa por testes funcionais antes do envio.
Descrição do Produto
Este adaptador de fibra óptica permite a conexão entre conectores ativos de fibra óptica iguais ou diferentes em linhas de fibra, garantindo caminhos ópticos ininterruptos com perda mínima. Ele alinha com precisão as extremidades da fibra para maximizar a saída de energia luminosa no acoplamento das fibras receptoras, minimizando o impacto no sistema. Fabricados pela Hangzhou Zion Communication Co. Ltd., esses adaptadores apresentam alta resistência à chama, baixa perda de inserção, durabilidade excepcional e ampla faixa de temperatura de operação.
Também conhecidos como acopladores de fibra óptica, esses dispositivos compactos terminam ou conectam cabos e conectores de fibra óptica entre duas linhas de fibra óptica.
Adaptador de Soldagem Assimétrico LC OM4 QUAD Sem Flange
Adaptador de Fibra Óptica de Solda Quad Asimétrico LC OM4 Sem Flange para Acoplamento Óptico Preciso 2
Especificações Técnicas
Parâmetro FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
SM (OS2) MM (OM1,2,3,4)
Comprimento de Onda de Operação (nm) 1310-1550 | 850-1300
Perda de Inserção (dB) ≤ 0.2
Perda de Retorno (dB) PC ≥45 | UPC ≥50 | APC ≥60 | PC ≥30
Repetibilidade (dB) ≤ 0.2
Perda Alternada (dB) ≤ 0.2
Durabilidade A alteração de 500 tempos de interpolação é inferior a 0,20dB
Número de Canais Núcleo único, Núcleo duplo, 4 núcleos
Material da Estrutura Metal ou Plástico
Material da Manga Cerâmica ou Metal
Temperatura de Operação (°C) -40 ~ +85
Temperatura de Armazenamento (°C) -40 ~ +85
Adaptadores Ópticos de Fibra LC-LC Relacionados
Código Zion Descrição Zion
7235001 Adaptador/Acoplador de Fibra Óptica de Plástico LC SX com Flange
7235002 Adaptador/Acoplador de Fibra Óptica de Plástico de Soldagem Dx LC com Simetria e Flange
7235003 Adaptador/Acoplador de Fibra Óptica de Plástico de Uma Peça LC QUAD com Flange
7235004 Adaptador/Acoplador de Fibra Óptica de Plástico SC com Pernas
7235005 Adaptador/Acoplador de Fibra Óptica de Plástico SC Evita Laser sem Flange
7235006 Adaptador/Acoplador de Fibra Óptica de Metal SC SX Evita Laser com Flange
7235007 Adaptador/Acoplador de Fibra Óptica de Metal SC DX Evita Laser com Flange
7235008 Adaptador/Acoplador Híbrido de Fibra Óptica SC-FC SX
7235009 Adaptador/Acoplador Híbrido de Fibra Óptica SC-FC DX
7235010 Adaptador/Acoplador Híbrido de Fibra Óptica FC-ST SX
7235011 Adaptador/Acoplador Híbrido de Fibra Óptica FC-ST DX
7235012 Adaptador/Acoplador Híbrido de Fibra Óptica SC-LC SX
7235013 Adaptador/Acoplador Híbrido de Fibra Óptica SC-LC DX
7235014 Adaptador/Acoplador Híbrido de Fibra Óptica SC-ST SX
7235015 Adaptador/Acoplador Híbrido de Fibra Óptica SC-ST DX
7235016 Adaptador/Acoplador de Fibra Óptica FC SX Tipo D Grande
7235017 Adaptador/Acoplador de Fibra Óptica FC SX Com Flange Retangular
7235018 Adaptador/Acoplador FC Com Flange Retangular
Tipos de Conectores
Conector LC
Adaptador de Fibra Óptica de Solda Quad Asimétrico LC OM4 Sem Flange para Acoplamento Óptico Preciso 3
Usado na interface de fibra óptica LC para conectar conectores de módulo SFP. Apresenta um mecanismo de trava modular jack (RJ) fácil de operar. Comumente usado em roteadores.
Conector SC
Adaptador de Fibra Óptica de Solda Quad Asimétrico LC OM4 Sem Flange para Acoplamento Óptico Preciso 4
Usado na interface de fibra óptica SC, semelhante à interface RJ-45, mas mais plana com contatos de coluna de cobre em vez de pinos de cobre finos.
Conector FC
Adaptador de Fibra Óptica de Solda Quad Asimétrico LC OM4 Sem Flange para Acoplamento Óptico Preciso 5
Usado na interface de fibra óptica FC com reforço externo de manga de metal e fixação por esticador. Normalmente usado no lado ODF (quadros de distribuição).
Conector ST
Adaptador de Fibra Óptica de Solda Quad Asimétrico LC OM4 Sem Flange para Acoplamento Óptico Preciso 6
Usado na interface de fibra óptica ST, comumente encontrado em quadros de distribuição de fibra. Apresenta uma carcaça redonda com fixação por esticador. Frequentemente usado para conexões 10Base-F.
Serviços OEM/ODM
A ZION Communication oferece serviços OEM/ODM abrangentes com suporte de equipe de P&D profissional. Os serviços incluem:
  • Logotipo Personalizado
  • Design de Etiqueta/Saco PE/Caixa

etiqueta:

adaptador da fibra ótica,

Adaptador do LC,

Conector rápido da fibra
