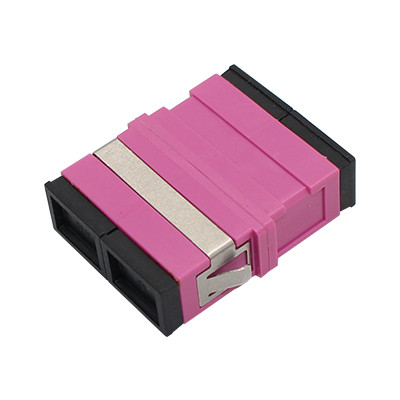

Adaptador/Acoplador de Fibra Óptica SC OM4 DX Sem Flange

Adaptador de fibra óptica de precisão projetado para transmissão de luz ideal com perda mínima de sinal.

Identificação do Produto

Código Zion	Descrição Zion
7235091	Adaptador/Acoplador de Fibra Óptica SC OM4 DX Sem Flange

Aplicações

Os adaptadores de fibra óptica conectam com precisão dois conectores para maximizar a transmissão de luz, minimizando a perda de sinal. Esses componentes apresentam baixa perda de inserção, excelente intercambialidade e reprodutibilidade confiável. Cada adaptador passa por testes funcionais antes do envio.

Descrição do Produto

Os adaptadores de fibra óptica permitem a conexão entre conectores ativos de fibra óptica iguais ou diferentes dentro das linhas de fibra, garantindo caminhos ópticos ininterruptos com degradação mínima do sinal.

Esses adaptadores alinham com precisão as extremidades das fibras para maximizar a saída de energia luminosa, acoplando-a às fibras receptoras, minimizando o impacto do sistema durante a intervenção do link óptico.

Como componentes ópticos passivos, eles servem para redes de telecomunicações, redes de televisão a cabo, sistemas de loop de usuário e redes de área local. Os adaptadores da Hangzhou Zion Communication oferecem alta resistência à chama, baixa perda de inserção, durabilidade excepcional e ampla faixa de temperatura de operação.

Também conhecidos como acopladores, os adaptadores de fibra óptica são dispositivos compactos projetados para terminar ou interconectar cabos e conectores de fibra óptica entre duas linhas de fibra óptica.

Especificações Técnicas

Parâmetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Comprimento de Onda de Operação (nm)		1310-1550	850-1300
Perda de Inserção (dB)	≤ 0.2
Perda de Retorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Repetibilidade (dB)	≤ 0.2
Perda Alternada (dB)	≤ 0.2
Durabilidade	A mudança de 500 vezes de interpolação é inferior a 0,20dB
Número de Canais	Núcleo único, Núcleo duplo, 4 núcleos
Material da Estrutura	Metal ou Plástico
Material da Manga	Cerâmica ou Metal
Temperatura de Operação (°C)	-40 ~ +85
Temperatura de Armazenamento (°C)	-40 ~ +85

Adaptadores de Fibra Óptica Relacionados

Código Zion	Descrição Zion
7235001	Adaptador/Acoplador de Fibra Óptica LC SX Plástico com Flange
7235002	Adaptador/Acoplador de Fibra Óptica LC Dx Soldagem Simetria Plástico com Flange
7235003	Adaptador/Acoplador de Fibra Óptica LC QUAD Peça Única Plástico com Flange
7235004	Adaptador/Acoplador de Fibra Óptica SC Plástico com Pernas
7235005	Adaptador/Acoplador de Fibra Óptica SC Evitar Laser Plástico Sem Flange
7235006	Adaptador/Acoplador de Fibra Óptica SC SX Metal Evitar Laser com Flange
7235007	Adaptador/Acoplador de Fibra Óptica SC DX Metal Evitar com Flange
7235008	Adaptador/Acoplador de Fibra Óptica Híbrido SC-FC SX
7235009	Adaptador/Acoplador de Fibra Óptica Híbrido SC-FC DX
7235010	Adaptador/Acoplador de Fibra Óptica Híbrido FC-ST SX
7235011	Adaptador/Acoplador de Fibra Óptica Híbrido FC-ST DX
7235012	Adaptador/Acoplador de Fibra Óptica Híbrido SC-LC SX
7235013	Adaptador/Acoplador de Fibra Óptica Híbrido SC-LC DX
7235014	Adaptador/Acoplador de Fibra Óptica Híbrido SC-ST SX
7235015	Adaptador/Acoplador de Fibra Óptica Híbrido SC-ST DX
7235016	Adaptador/Acoplador de Fibra Óptica FC SX Tipo D Grande
7235017	Adaptador/Acoplador de Fibra Óptica FC SX Com Flange Retangular
7235018	Adaptador/Acoplador de Fibra Óptica FC Com Flange Retangular

Tipos de Conectores

Conector LC

Usado em interfaces de fibra óptica LC para conectar módulos SFP. Possui mecanismo de trava modular (RJ) para fácil operação. Comumente usado em roteadores.

Conector SC

A interface de fibra óptica SC se assemelha a RJ-45, mas possui pinos de contato de cobre em vez de contatos de cobre finos. Design mais plano com configuração de contato interno distinta.

Conector FC

A interface de fibra óptica FC usa reforço de manga de metal com mecanismo de fixação por esticador. Normalmente implantado em quadros de distribuição ODF.

Conector ST

A interface de fibra óptica ST apresenta design de concha redonda com esticador de fixação. Comumente usado em quadros de distribuição de fibra e conexões 10Base-F.

Serviços OEM/ODM

A ZION Communication oferece serviços OEM/ODM abrangentes, suportados por nossa equipe profissional de P&D.

Implementação de Logotipo Personalizado
Personalização de Design de Etiqueta/Saco PE/Caixa

Lugar de origem:	China
Marca:	HELLOSIGNAL® OR OEM

Quantidade de ordem mínima:	50 unidades
Detalhes da embalagem:	10 peças/saco de plástico
Tempo de entrega:	Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento:	T/T
Habilidade da fonte:	sem limite

Perda alternada (dB):	≤ 0,2	Durabilidade:	A mudança de 500 vezes da interpolação é menos do que 0.20dB
Número de canais:	Único núcleo, núcleo duplo, núcleo 4	Material da moldura:	Metal ou plástico
Material da manga:	Cerâmica ou metal	Temperatura de funcionamento (°C):	-40 ~ +85
Temperatura de armazenamento (℃):	-40 ~ +85
Destacar:	Adaptador do SC OM4 DX , Adaptador de Fibra Óptica Sem Flange , Adaptador cerâmico de DX
