Visão geral do produto

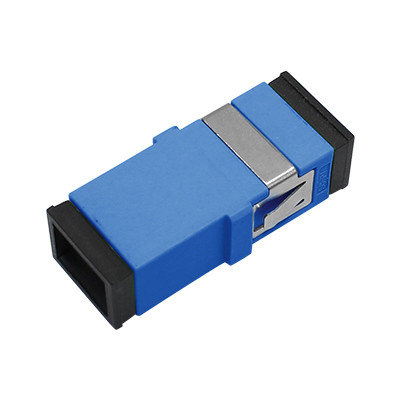

SC UPC SX Adaptador Sem Flange Adaptador/acoplador de fibra óptica fornece soluções de conectividade confiáveis para vários tipos de conectores de fibra óptica, incluindo SC, LC, FC, ST, APC, UPC em SX, DX,e configurações QUAD com 0.9/2.0/3.0mm simetria de solda e construção plástica/híbrida.

Identificação do produto

Código de Zion	Descrição de Sião
7235100	SC UPC SX Adaptador sem flange Adaptador/acoplador de fibra óptica

Aplicações

Conecta dois conectores para maximizar a transmissão da luz e minimizar a perda de sinal
Características de baixa perda de inserção, excelente intercambiabilidade e reprodutibilidade
Cada adaptador é submetido a testes funcionais antes de ser enviado

Descrição do produto

O adaptador de fibra óptica permite a ligação de conectores ativos de fibra óptica iguais ou diferentes em linhas de fibra, garantindo vias ópticas ininterruptas com perda mínima.Ele alinha com precisão as faces de extremidade da fibra para maximizar a transmissão de energia de saída de luz e otimizar o acoplamento às fibras receptoras.

Como parte de componentes ópticos passivos, estes adaptadores são adequados para redes de telecomunicações, redes de televisão a cabo, sistemas de circuito de usuário e redes de área local.

Os adaptadores de comunicação Hangzhou Zion possuem alta retardância de chama, baixa perda de inserção, durabilidade excepcional e ampla faixa de temperatura operacional.

Também conhecidos como acopladores, os adaptadores de fibra óptica são dispositivos compactos projetados para terminar ou ligar cabos e conectores de fibra óptica entre duas linhas de fibra óptica.

Especificações técnicas

Parâmetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC
Comprimento de onda de funcionamento (nm)	1310-1550 (SM/OS2)2,3,4)
Perda de inserção (dB)	≤ 02
Perda de retorno (dB)	PC ≥45 UPC ≥50 APC ≥60 PC ≥30
Repetitividade (dB)	≤ 02
Perda alternada (dB)	≤ 02
Durabilidade	Mudança de 500 interpolações inferior a 0,20 dB
Número de canais	Núcleo único, núcleo duplo, núcleo 4
Material do quadro	Metal ou Plástico
Material da manga	De aço inoxidável
Temperatura de funcionamento	-40°C a +85°C
Temperatura de armazenamento	-40°C a +85°C

Produtos relacionados com adaptadores de fibra óptica

Código de Zion	Descrição de Sião
7235001	LC SX Adaptador/acoplador de fibra óptica de plástico com flange
7235002	LC Dx Simetria de solda Adaptador/acoplador de fibra óptica de plástico com flange
7235003	LC QUAD Adaptador/acoplador de fibra óptica de plástico de uma peça com flange
7235004	Adaptador/acoplador de fibra óptica de plástico com pernas
7235005	Cobertura SC Evite adaptador/acoplador de fibra óptica de plástico laser sem flange
7235006	SC SX Metal Avoid Adaptador/acoplador de fibra óptica a laser com flange
7235007	SC DX Adaptador/acoplador de fibra óptica com flange
7235008	Adaptador/acoplador híbrido de fibra óptica SC-FC SX
7235009	Adaptador/acoplador híbrido de fibra óptica SC-FC DX
7235010	Adaptador/acoplador híbrido de fibra óptica FC-ST SX
7235011	Adaptador/acoplador híbrido de fibra óptica FC-ST DX
7235012	Adaptador/acoplador híbrido de fibra óptica SC-LC SX
7235013	Adaptador/acoplador híbrido de fibra óptica SC-LC DX
7235014	Adaptador/acoplador híbrido de fibra óptica SC-ST SX
7235015	Adaptador/acoplador híbrido de fibra óptica SC-ST DX
7235016	FC SX Adaptador/acoplador de fibra óptica de tipo D
7235017	FC SX com adaptador/acoplador de fibra óptica de flange retangular
7235018	FC com adaptador/acoplador de fibra óptica com flange retangular

Tipos de conectores

Conector LC

Utilizado na interface de fibra óptica LC para conectar conectores de módulos SFP. Caracterizado por um mecanismo de fechadura de jack modular (RJ) fácil de operar. Comumente usado em roteadores.

Conector SC

Utilizado na interface de fibra óptica SC, semelhante ao RJ-45 mas mais plano.

Conector FC

Utilizado na interface de fibra óptica FC com reforço externo de manga de metal e fixação de torneira.

Conector ST

Utilizado na interface de fibra óptica ST com concha redonda e fixação de torneira. Comumente usado em quadros de distribuição de fibra e conexões 10Base-F.

Serviços OEM/ODM

A ZION Communication oferece serviços abrangentes de OEM/ODM com suporte profissional da equipa de I&D:

Logotipo personalizado
Desenho do rótulo/saco PE/cartão

Lugar de origem:	China
Marca:	HELLOSIGNAL® OR OEM

Quantidade de ordem mínima:	50 unidades
Detalhes da embalagem:	10 peças/saco de plástico
Tempo de entrega:	Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento:	T/T
Habilidade da fonte:	sem limite

Perda alternada (dB):	≤ 0,2	Durabilidade:	A mudança de 500 vezes da interpolação é menos do que 0.20dB
Número de canais:	Único núcleo, núcleo duplo, núcleo 4	Material da moldura:	Metal ou plástico
Material da manga:	Cerâmica ou metal	Temperatura de funcionamento (°C):	-40 ~ +85
Temperatura de armazenamento (℃):	-40 ~ +85
Destacar:	Núcleo do adaptador de SX único , Adaptador de SX sem flange , Metal do adaptador de SX

Adaptador de fibra óptica SC UPC SX sem flange com estrutura de metal ou plástico e manga de cerâmica ou metal
