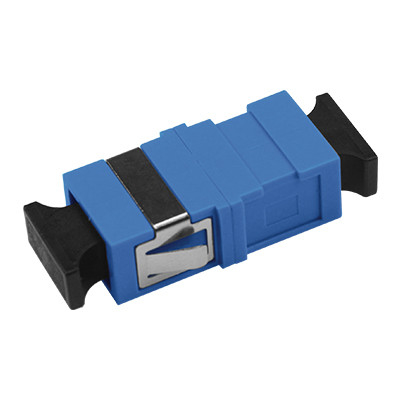

SC UPC SX Adaptador de solda sem flange de fibra óptica

SC UPC SX Adaptador de solda sem flange Adaptador/acoplador de fibra óptica

SC LC FC ST/APC UPC SX/DX/QUAD 0.9/2.0/3.0mm Solução de solda com simetria Plástico/Híbrido adaptador óptico/acoplador

Identificação do produto

Código de Zion	Descrição de Sião
7235102	SC UPC SX Adaptador de solda sem flange Adaptador/acoplador de fibra óptica

Aplicações

Ao ligar dois conectores com precisão, os adaptadores de fibra óptica permitem que as fontes de luz sejam transmitidas de forma eficiente, minimizando a perda
Características de baixa perda de inserção, excelente intercambiabilidade e reprodutibilidade
Cada adaptador é submetido a testes funcionais antes de ser enviado

Descrição do produto

O adaptador de fibra óptica implementa conexões entre os mesmos ou diferentes conectores ativos de fibra óptica em linhas de fibra, garantindo a continuidade do caminho óptico com perda mínima.

Ele conecta com precisão as faces finais da fibra para maximizar a transmissão de energia da luz das fibras de saída para as fibras de recepção, minimizando o impacto do sistema durante a intervenção de ligação óptica.

Pertencentes ao campo dos componentes ópticos passivos, estes adaptadores são utilizados em redes de telecomunicações, redes de televisão a cabo, sistemas de loop de usuário e redes de área local.

Os adaptadores de comunicação Hangzhou Zion apresentam alta retardância de chama, baixa perda de inserção, alta durabilidade e ampla faixa de temperatura de operação.

Os adaptadores de fibra óptica, também chamados acopladores, são dispositivos compactos projetados para terminar ou ligar cabos ou conectores de fibra óptica entre duas linhas de fibra óptica.

Especificações técnicas

Parâmetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Comprimento de onda de funcionamento (nm)		1310-1550	850 a 1300
Perda de inserção (dB)	≤ 02
Perda de retorno (dB)	PC ≥45 UPC ≥50 APC ≥60 PC ≥30
Repetitividade (dB)	≤ 02
Perda alternada (dB)	≤ 02
Durabilidade	A variação de 500 vezes de interpolação é inferior a 0,20 dB
Número de canais	Núcleo único, núcleo duplo, núcleo 4
Material do quadro	Metal ou Plástico
Material da manga	De aço inoxidável
Temperatura de funcionamento (°C)	-40 a +85
Temperatura de armazenamento (°C)	-40 a +85

Adaptadores de fibra óptica relacionados

Código de Zion	Descrição de Sião
7235001	LC SX Adaptador/acoplador de fibra óptica de plástico com flange
7235002	LC Dx Simetria de solda Adaptador/acoplador de fibra óptica de plástico com flange
7235003	LC QUAD Adaptador/acoplador de fibra óptica de plástico de uma peça com flange
7235004	Adaptador/acoplador de fibra óptica de plástico com pernas
7235005	Cobertura SC Evite adaptador/acoplador de fibra óptica de plástico laser sem flange
7235006	SC SX Metal Avoid Adaptador/acoplador de fibra óptica a laser com flange
7235007	SC DX Adaptador/acoplador de fibra óptica com flange
7235008	Adaptador/acoplador híbrido de fibra óptica SC-FC SX
7235009	Adaptador/acoplador híbrido de fibra óptica SC-FC DX
7235010	Adaptador/acoplador híbrido de fibra óptica FC-ST SX
7235011	Adaptador/acoplador híbrido de fibra óptica FC-ST DX
7235012	Adaptador/acoplador híbrido de fibra óptica SC-LC SX
7235013	Adaptador/acoplador híbrido de fibra óptica SC-LC DX
7235014	Adaptador/acoplador híbrido de fibra óptica SC-ST SX
7235015	Adaptador/acoplador híbrido de fibra óptica SC-ST DX
7235016	FC SX Adaptador/acoplador de fibra óptica de tipo D
7235017	FC SX com adaptador/acoplador de fibra óptica de flange retangular
7235018	FC com adaptador/acoplador de fibra óptica com flange retangular

Tipos de conectores

Conector LC

Usado em interfaces de fibra óptica LC para conectar conectores de módulos SFP. Caracterizado por um mecanismo de fecho de conector modular (RJ) fácil de operar.

Conector SC

Utilizado em interfaces de fibra óptica SC. Assemelha-se à interface RJ-45, mas é mais plana com contatos de coluna de cobre em vez de pinos de cobre finos.

Conector FC

Utilizado em interfaces de fibra óptica FC. Características de reforço externo de manga de metal e método de fixação de torneira. Tipicamente usado no lado ODF (quadros de distribuição).

Conector ST

Utilizado em interfaces de fibra óptica ST. Características de fixação de concha redonda e torneira. Comumente usado em quadros de distribuição de fibra e conexões 10Base-F.

Serviços OEM/ODM

A ZION Communication oferece serviços OEM/ODM abrangentes, apoiados pela nossa equipa profissional de I&D.

Logotipo personalizado
Desenho do rótulo/saco PE/cartão

Lugar de origem:	China
Marca:	HELLOSIGNAL® OR OEM

Quantidade de ordem mínima:	50 unidades
Detalhes da embalagem:	10 peças/saco de plástico
Tempo de entrega:	Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento:	T/T
Habilidade da fonte:	sem limite

Perda alternada (dB):	≤ 0,2	Durabilidade:	A mudança de 500 vezes da interpolação é menos do que 0.20dB
Número de canais:	Único núcleo, núcleo duplo, núcleo 4	Material da moldura:	Metal ou plástico
Material da manga:	Cerâmica ou metal	Temperatura de funcionamento (°C):	-40 ~ +85
Temperatura de armazenamento (℃):	-40 ~ +85
Destacar:	Adaptador de solda do SC UPC , Acoplador cerâmico da fibra do Sc , Adaptador de solda do único núcleo

SC UPC SX Adaptador de fibra óptica de soldadura sem flange, com mangueira cerâmica e baixa perda de inserção

Adaptador de solda do SC UPC

Acoplador cerâmico da fibra do Sc

Adaptador de solda do único núcleo
