Visão Geral do Produto

Os atenuadores fixos fêmea para macho da OMC oferecem controle definido de sinais ópticos em produtos integrados e complementares. Esses dispositivos de precisão limitam (atenuam) os níveis de sinal óptico aos requisitos exatos do projeto, garantindo um desempenho altamente preciso em todas as aplicações.

Principais Características

Valores de Atenuação Precisos
Baixa PDL e Perda de Inserção
Polimento de Reflexão de Precisão
Capacidade de Conexão Rápida
Atenuação estável com alta confiabilidade
Conforme as iniciativas ecológicas da indústria, incluindo ROHS
Conforme GR910

Aplicações

O Atenuador de Fibra Óptica da ZION COMMUNICATIONS reduz a energia do sinal óptico para evitar a distorção do receptor devido ao excesso de potência de entrada. Este dispositivo passivo óptico é essencial para:

Sistemas CWDM e DWDM
Redes de data center
Sistemas CATV
Calibração de equipamentos de teste
Depuração do desempenho da potência óptica
Calibração de instrumentos de fibra

Tipos de Conectores

Atenuador de Fibra Óptica LC: Possui mecanismo de trava modular (RJ), comumente usado com módulos SFP em roteadores.

Atenuador de Fibra Óptica SC: Design de interface plana, distinguido pela configuração de contato de cobre.

Atenuador de Fibra Óptica FC: Reforço de manga de metal com fixação por esticador, usado principalmente em estruturas de distribuição ODF.

Atenuador de Fibra Óptica ST: Design de concha redonda com fixação por esticador, comumente usado em estruturas de distribuição de fibra e conexões 10Base-F.

Especificações Técnicas

Parâmetro	FC, SC, LC, ST
Comprimento de Onda Operacional (nm)	1310-1550
Perda de Inserção (dB)	≤ 0.6
Perda de Retorno (dB)	≥45
Repetibilidade (dB)	≤ 0.2
Resolução (dB)	≤ 0.1
Perda Dependente do Comprimento de Onda (dB)	WDL≤ 0.3 (Banda C+L)
Perda Dependente da Polarização (dB)	PDL≤ 0.2
Perda Dependente da Temperatura (dB)	TDL≤ 0.2
Tolerância para Atenuação de 1-5dB (dB)	±0.5
Tolerância para Atenuação de 6-30dB (nm)	±10
Durabilidade de Acoplamento (ciclos)	≥1000
Tempo de Resposta (dB/ms)	3
Precisão do Controle de Atenuação (dB)	±0.5
Tensão de Alimentação (CC)	± 5V
Temperatura de Operação (°C)	-5 ~ +65
Temperatura de Armazenamento (°C)	-40 ~ +75

Produtos Relacionados ao Atenuador de Fibra Óptica

Código Zion	Código do Produto	Descrição Zion
7237001	ZC11FXAADXX	LC APC Fêmea para LC APC macho Plug-in Atenuador Óptico de Fibra Fixa (1-25dB)
7237002	ZC11FXBBDXX	LC UPC Fêmea para LC UPC macho Plug-in Atenuador Óptico de Fibra Fixa (1-25dB)
7237003	ZC11FXCCDXX	SC APC Fêmea para SC APC macho Plug-in Atenuador Óptico de Fibra Fixa (1-25dB)
7237004	ZC11FXDDDXX	SC UPC Fêmea para SC UPC macho Plug-in Atenuador Óptico de Fibra Fixa (1-25dB)
7237005	ZC12FXEEDXX	ST APC Fêmea para ST APC macho Plug-in Atenuador Óptico de Fibra Fixa (1-25dB)
7237006	ZC11FXFFDXX	ST UPC Fêmea para ST UPC macho Plug-in Atenuador Óptico de Fibra Fixa (1-25dB)
7237007	ZC11FXGGDXX	FC APC Fêmea para FC APC macho Plug-in Atenuador Óptico de Fibra Fixa (1-25dB)
7237008	ZC11FXHHDXX	FC UPC Fêmea para FC UPC macho Plug-in Atenuador Óptico de Fibra Fixa (1-25dB)
7237009	ZC11FXIIDXX	MU APC Fêmea para MU APC macho Plug-in Atenuador Óptico de Fibra Fixa (1-25dB)
7237010	ZC12FXJJDXX	MU UPC Fêmea para MU UPC macho Plug-in Atenuador Óptico de Fibra Fixa (1-25dB)
7237011	ZC11FXKKDXX	E2000 APC Fêmea para E2000 APC macho Plug-in Atenuador Óptico de Fibra Fixa (1-25dB)
7237012	ZC11FXLLDXX	E2000 UPC Fêmea para E2000 UPC macho Plug-in Atenuador Óptico de Fibra Fixa (1-25dB)
7237013	ZC12FXMMDXX	8F MPO Fêmea para MPO Macho Atenuador Óptico de Fibra (1-20dB)
7237014	ZC11FXNNDXX	12F MPO Fêmea para MPO Macho Atenuador Óptico de Fibra (1-20dB)
7237015	ZC11FXOODXX	24F MPO Fêmea para MPO Macho Atenuador Óptico de Fibra (1-20dB)

Embalagem e Personalização

A embalagem padrão inclui caixas rotuladas e marcadas nos tamanhos: 34×22×15 cm, 44×34×24 cm ou 54×39×34 cm, selecionados com base na quantidade do pedido. Opções de embalagem personalizadas disponíveis.

Serviços OEM/ODM

Os atenuadores fixos LC Fêmea para LC macho da OMC estão disponíveis para SM UPC (1-25dB) e SM APC (1-25dB). A ZION Communication oferece serviços OEM/ODM abrangentes, incluindo:

Implementação de logotipo personalizado
Personalização de design de etiqueta/saco PE/caixa
Suporte de equipe profissional de P&D

Lugar de origem:	China
Marca:	HELLOSIGNAL® OR OEM

Quantidade de ordem mínima:	50 unidades
Detalhes da embalagem:	10 peças/saco de plástico
Tempo de entrega:	Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento:	T/T
Habilidade da fonte:	sem limite

Durabilidade de acoplamento (ciclo):	≥1000	Tempo de resposta (dB/ms):	3
Precisão de controle da atenuação (DB):	±0.5	Tensão de alimentação (CC):	± 5V
Temperatura de funcionamento (°C):	-5 ~ +65	Temperatura de armazenamento (℃):	-40 ~ +75
Destacar:	O OEM fêmea ao homem fixou atenuador , FC APC ao atenuador ótico de FC APC

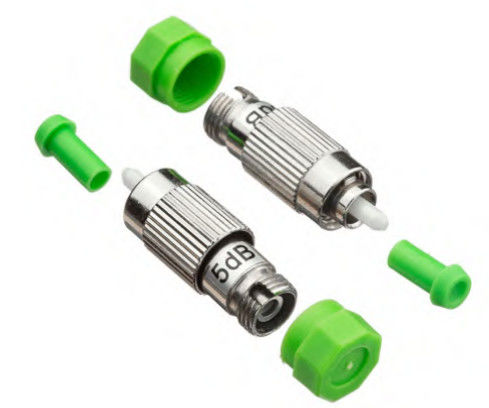

Atenuador Óptico de Fibra Óptica Fixa Plug-In FC APC Fêmea para FC APC Macho com Atenuação de 1-25dB
