Lugar de origem: | China |
---|---|
Marca: | Zion communication OR OEM |
Certificação: | CE, ROHS, VDE, UL |
Número do modelo: | Cabo de fibra óptica GYTA |
Quantidade de ordem mínima: | 10 quilômetros |
Detalhes da embalagem: | 1000M, 2000M, cilindro de madeira |
Tempo de entrega: | Normalmente 25 dias de trabalho |
Termos de pagamento: | T / T, L / C |
Habilidade da fonte: | 1000KM/mês |
Unidade da fibra: | YOFC G.652D | Enchendo 1: | Composto de enchimento do tubo |
---|---|---|---|
Tubo: | Tubo fraco | Enchendo 2: | Composto de enchimento do cabo |
Membro de força: | Membro de força central | Blindado claro: | APL |
Bainha exterior: | PE | Cor: | Preto |
Pacote: | 1000M, 2000M, cilindro de madeira | ||
Realçar: | Outdoor Cabo de fibra óptica,cabo de Ethernet da fibra óptica |

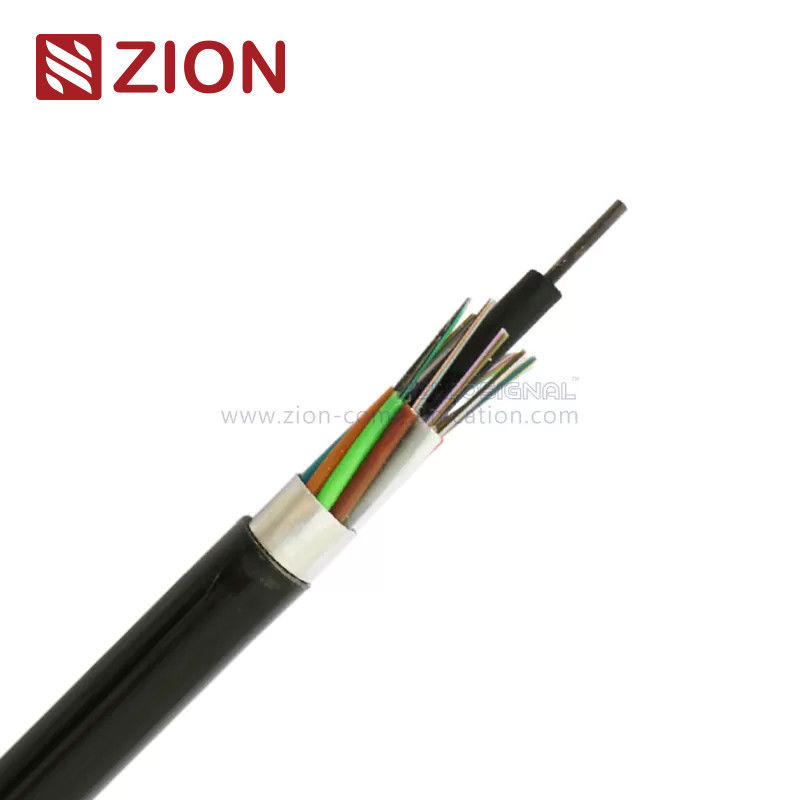

Cabo de fibra ótica fraco encalhado GYTA do tubo para a antena ou a aplicação canalizada
Detalhe rápido:
Descrição:
As fibras, 250μm, são posicionadas em um tubo fraco feito de um plástico alto do módulo. Os tubos são enchidos com um composto de enchimento do à prova de água. Um fio de aço, revestido às vezes com polietileno (PE) para o cabo com contagem alta da fibra, localiza no centro do núcleo como um membro de força metálico. Os tubos (e enchimentos) são encalhados em torno do membro de força em um núcleo compacto e circular do cabo. Uma estratificação de alumínio (APL) do polietileno é aplicada em torno do núcleo do cabo, que é enchido com o composto do enchimento para o proteger do ingresso da água. Então, o cabo é terminado com uma bainha do PE.
Aplicações:
Cabo de fibra ótica fraco encalhado GYTA do tubo KT3003 para a antena ou a aplicação canalizada |
||||||
Description&Standards: | ||||||
As fibras, 250μm, são posicionadas em um tubo fraco feito de um plástico alto do módulo. Os tubos são enchidos com um composto de enchimento do à prova de água. Um fio de aço, revestido às vezes com polietileno (PE) para o cabo com contagem alta da fibra, localiza no centro do núcleo como um membro de força metálico. Os tubos (e enchimentos) são encalhado em torno do membro de força em um núcleo compacto e circular do cabo. Um polietileno de alumínio A estratificação (APL) é aplicada em torno do núcleo do cabo, que é enchido com o composto do enchimento para o proteger do ingresso da água. Então, o cabo é terminado com uma bainha do PE.
|
||||||
O cabo de GYTA cumpre com o padrão YD/T 901-2001as bem como IEC 60794-1. | ||||||
Características: | ||||||
Bom desempenho mecânico e da temperatura; | ||||||
Tubo fraco de grande resistência que é hidrólise resistente; | ||||||
O composto de enchimento do tubo especial assegura uma proteção crítica da fibra; | ||||||
A estrutura compacta especialmente projetada é boa em impedir que os tubos fracos encolham; | ||||||
A bainha do PE protege o cabo da radiação ultravioleta; | ||||||
As seguintes medidas são tomadas assegurar o cabo à prova d'água: | ||||||
(1) fio de aço usado como o membro de força central; | ||||||
(2) composto de enchimento do tubo fraco; | ||||||
(3) enchimento do núcleo do cabo de 100%; | ||||||
(4) barreira da umidade do APL. | ||||||
Parâmetros técnicos: | ||||||
Tipo de cabo | Diâmetro do cabo (milímetro) |
Peso do cabo (kg/km) |
Elástico Força A curto prazo |
Esmagamento Resistência A curto prazo |
Dobra Raio Dinâmico |
|
GYTA-2~6 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
GYTA-8~12 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
GYTA-14~18 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
GYTA-20~24 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
GYTA-26~30 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
GYTA-32~36 | 10,2 | 104 | 1000/3000 | 300/1000 | 10D/20D | |
GYTA-38~48 | 11,0 | 117 | 1000/3000 | 300/1000 | 10D/20D | |
GYTA-50~60 | 11,0 | 117 | 1000/3000 | 300/1000 | 10D/20D | |
Características de fibra ótica: | ||||||
G.652 | G.655 | 50/125μm | 62.5/125μm | |||
Atenuação (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | |||
@1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||||
@1310nm | ≤0.36 dB/km |
≤0.40 dB/km |
||||
@1550nm | ≤0.22 dB/km |
≤0.23 dB/km |
||||
Largura de banda (classe A) | @850nm | ≥500 megahertz·quilômetro | ≥200 megahertz·quilômetro | |||
@1300nm | ≥1000 megahertz·quilômetro | ≥600 megahertz·quilômetro | ||||
Abertura numérica | NA 0.200±0.015 | 0.275±0.015NA | ||||
Λcc do comprimento de onda de interrupção do cabo | ≤1260nm | ≤1480nm | ||||
Temperatura do armazenamento/funcionamento: -40℃ a + 70℃ | ||||||
Informações da ordem: | ||||||
Marcação |
Uma comunicação KT3003 GYTA XXX M de Zion (ou o pedido do cliente) |
|||||
Pacote |
cilindro de 1000Mor 2000M/Wooden (ou pedido do cliente) |
|||||
Prazo de entrega | Normalmente 25 dias após receberam o depósito. |
Vantagens competitivas:
1, das matérias primas aos produtos finais, nós executamos verificações intensas da qualidade para manter nossa qualidade de produto:
A, material entrante inspecionado pelo QC.
B, controle do processo de manufatura
A: Método de fabricação
B: Diário/semanário/revista mensal treinados trabalhadores
C: Instruções de trabalho manuais em cada estação de trabalho
D: sistema 5S executado
E: Procedimento de manutenção da máquina
C, controle da qualidade e inspeção final
O pessoal do QC verificará o material, o produto do processo e o produto final de acordo com a especificação ou o procedimento de teste.
2, nossos esforços do R&D centram-se nas tecnologias de reforço e tornando-se do elemento necessárias apoiar o crescimento futuro e o sucesso para clientes e comunicação de Zion
3, nós sabemos que os clientes têm necessidades urgentes. Nós somos especializados em uma comunicação eficaz interagir com os clientes. A fim proporcionar o serviço alerta, nós podemos responder para você as horas 7*24.
4, nós podem rapidamente e profissionalmente resposta para inquirir
5, mais de 1000 tipos do cabo, conectores e montam podem ser produto e organizado de nós
6, entrega de Intime
