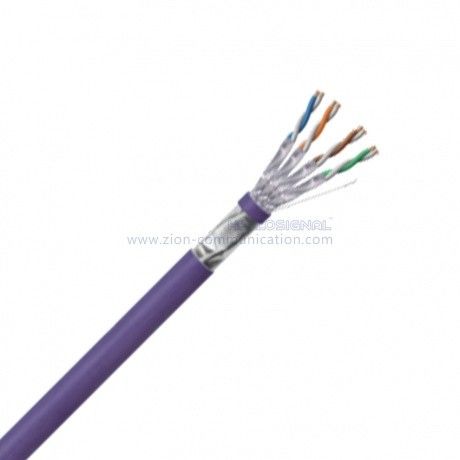

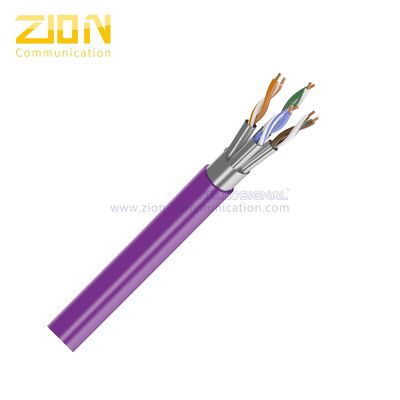

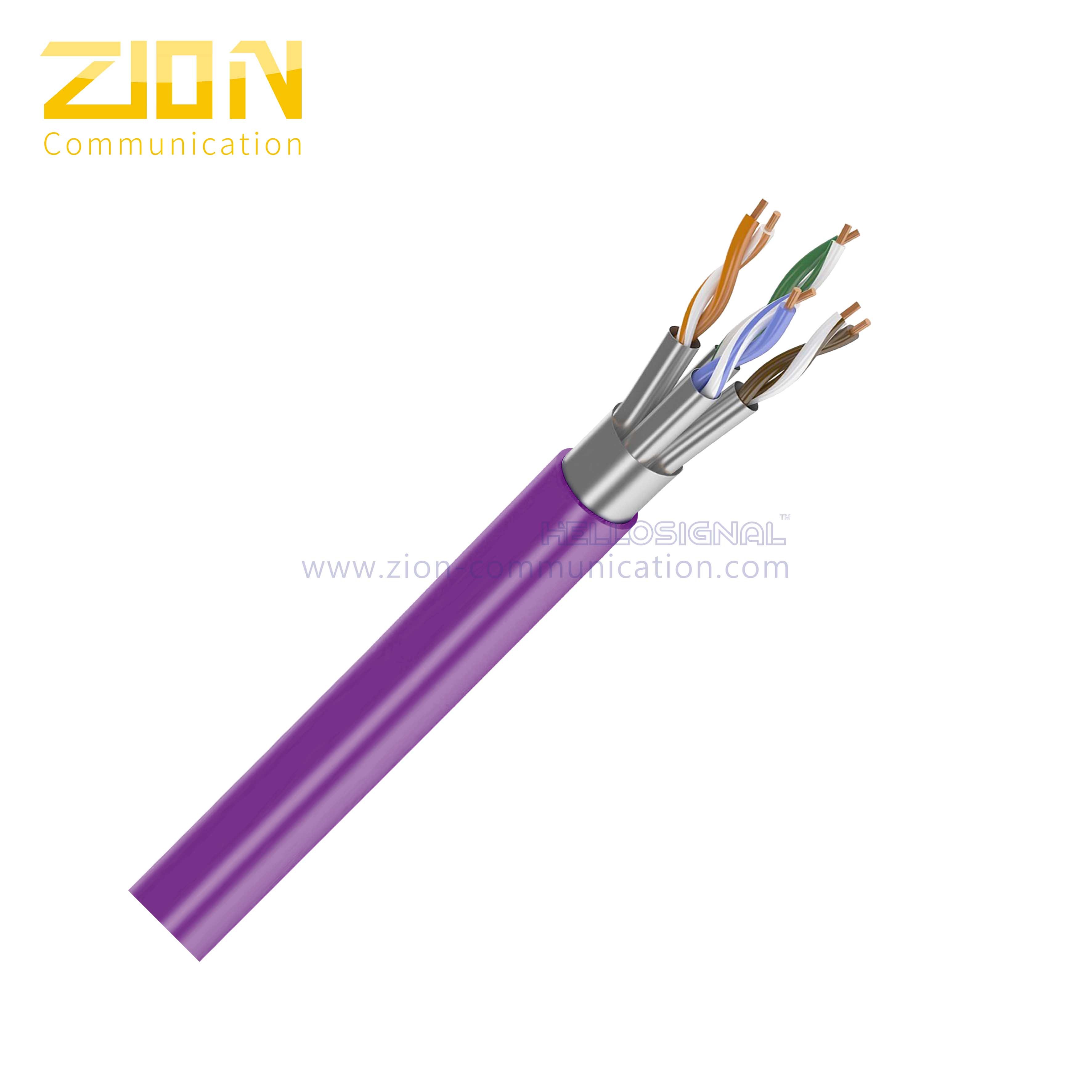

Cabo de instalação de par torcido CAT 6A F/FTP
Número do produto:7112334
Tipo de cabo:Cabo LAN
Especificações de construção
Condutor:23 AWG Cobre sólido nu
Em pares:4 pares
Isolamento:1.35 mm Skin-Foam-Skin
Cores de isolamento:Azul-branco/azul, laranja-branco/laranja, verde-branco/verde, marrom-branco/marrom
Escudo:Proteção individual de pares, folha de alumínio/PET, folha de alumínio virada para fora
Fios de drenagem:0.40±0,005 mm TC
Escudo Geral:Folha de alumínio/PET
Rip Cord:Algodão
Capa exterior:8.0±0,2 mm CMR de PVC
Características elétricas
Impedância:4-100MHz 100±15 Ohms, 100-200MHz 100±22 Ohms, 200-500MHz 100±32 Ohms
Max. Resistência de corrente contínua do condutor (20°C):8.7 Ohms/100m
Desequilíbrio da resistência (%):Max. 2.5
Desequilíbrio da capacidade de ligação do par ao solo:330 pF/100 m
Impedância de transferência:Máximo 10 mOhms/m @100MHz
Temperatura de instalação:-30 a 50°C
Temperatura de operação:-20 a 75°C (-4 a 167°F)
Secção transversal
Aplicações
- Apto para cablagem de instalações estruturadas
- Para a transmissão de sinais de voz e de dados digitais e analógicos
- Especialmente adequado para todas as aplicações da classe EA
- ISDN, Ethernet 10 Base-T, Fast Ethernet 100 Base-T, Gigabit Ethernet 1000 Base-T, 10G Base-T (IEEE 802.3)
- Token Ring 4/16Mbit/s, TP-PMD/TP/DDI 125Mbit/s, ATM 155Mbit/s (IEEE 802.5)
Conformidade com as normas
A norma ISO/IEC 61156-5 e a norma ANSI/TIA568C.2; ISO/CEI 11801
Características de desempenho
| Frequência (MHz) |
RL (min.) (dB) |
Perda de inserção (máximo) (dB/100m) |
Retardo de propagação (máximo) (ns/100m) |
Retardo de inclinação (máximo) (ns/100m) |
Próximo (min.) (dB) |
PSNEXT (min.) (dB) |
ELNEXT (min.) (dB/100m) |
PSELNEXT (min.) (dB/100m) |
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.0 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 25.0 | 10.7 | 540.0 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.0 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 536.0 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 536.0 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
Nota: O desempenho de transmissão acima para 100 M, 20 ± 2 °C nas condições testadas.
Informações de encomenda
Marcação:HELLOSIGNAL NO.7112334 F/FTP CAT6A 4PR 23AWG PVC CMR XXX (ou por pedido do cliente)
Embalagem interna:305m/espinha, 305m/bobina (ou por pedido do cliente)
Embalagem exterior:Caixa de cores, palete (ou por pedido do cliente)
Prazo de entrega:Normalmente 25 dias após receber o depósito
Marca:HELLOSIGNAL® OU OEM
