150/150 CY 600V Cable de controlo de potência Multicondutor de cobre nu
O HELLOSIGNAL 150/150 CY é um cabo de alimentação e controlo multicondutor de 600 V aprovado internacionalmente, concebido para aplicações industriais.
Ver Catálogo de Cabos de Alimentação e Controle
Aplicações do produto
HELLOSIGNAL® 150 é um cabo multicondutor 600V aprovado internacionalmente, com aprovações UL & CSA AWM e resistência a refrigerantes/químicos.A versão blindada de 150 CY possui uma jaqueta interna de PVC e um escudo de trança de cobre enlatado.
Aplicações recomendadas
Controle e controlo de máquinas industriais; transformação de alimentos e bebidas; equipamento farmacêutico; máquinas para exportação para a Europa
Construção de cabos

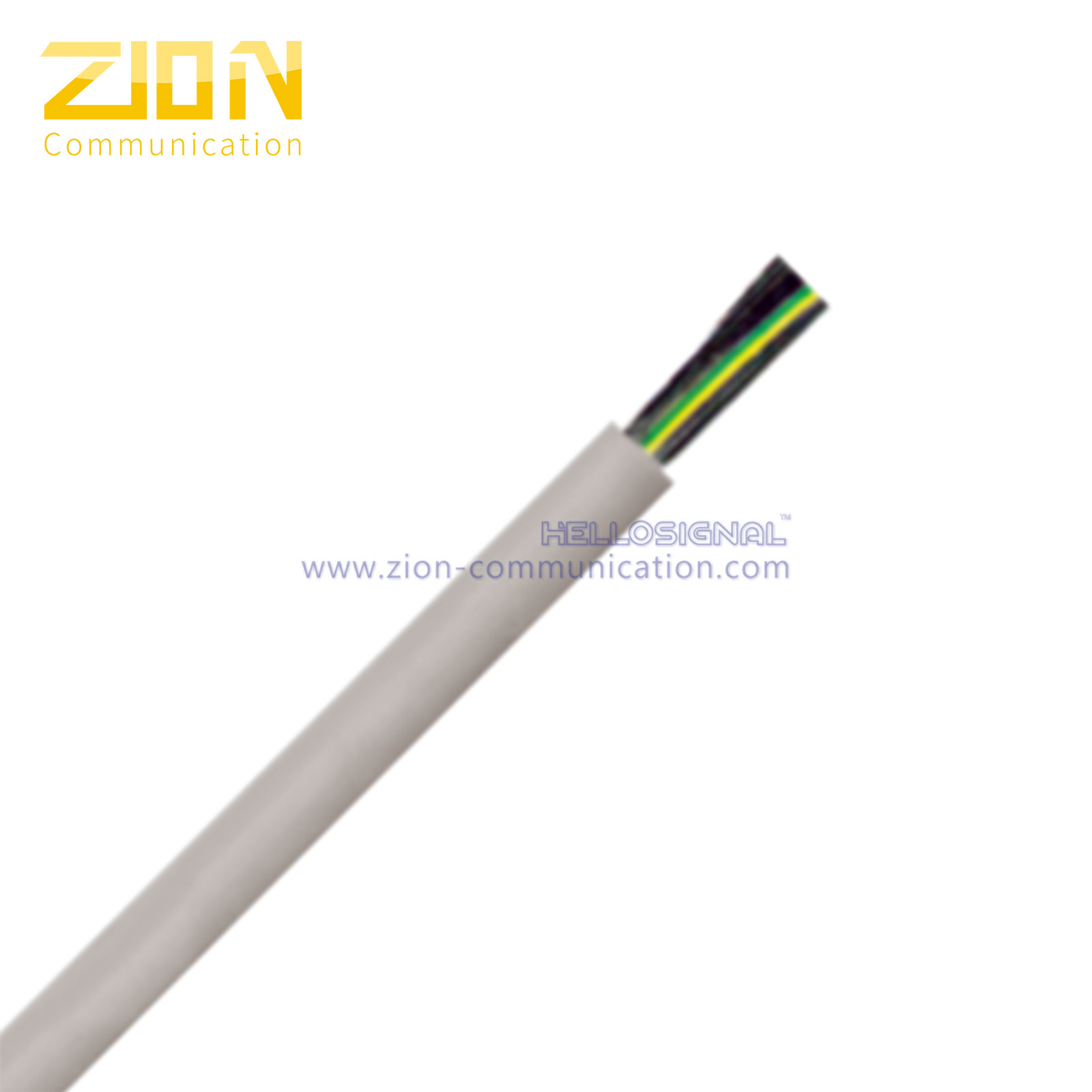

Construção sem blindagem
- Condutores: cobre nu, em filamentos finos
- Isolamento: PVC
- Casaco: PVC especialmente formulado; cinza

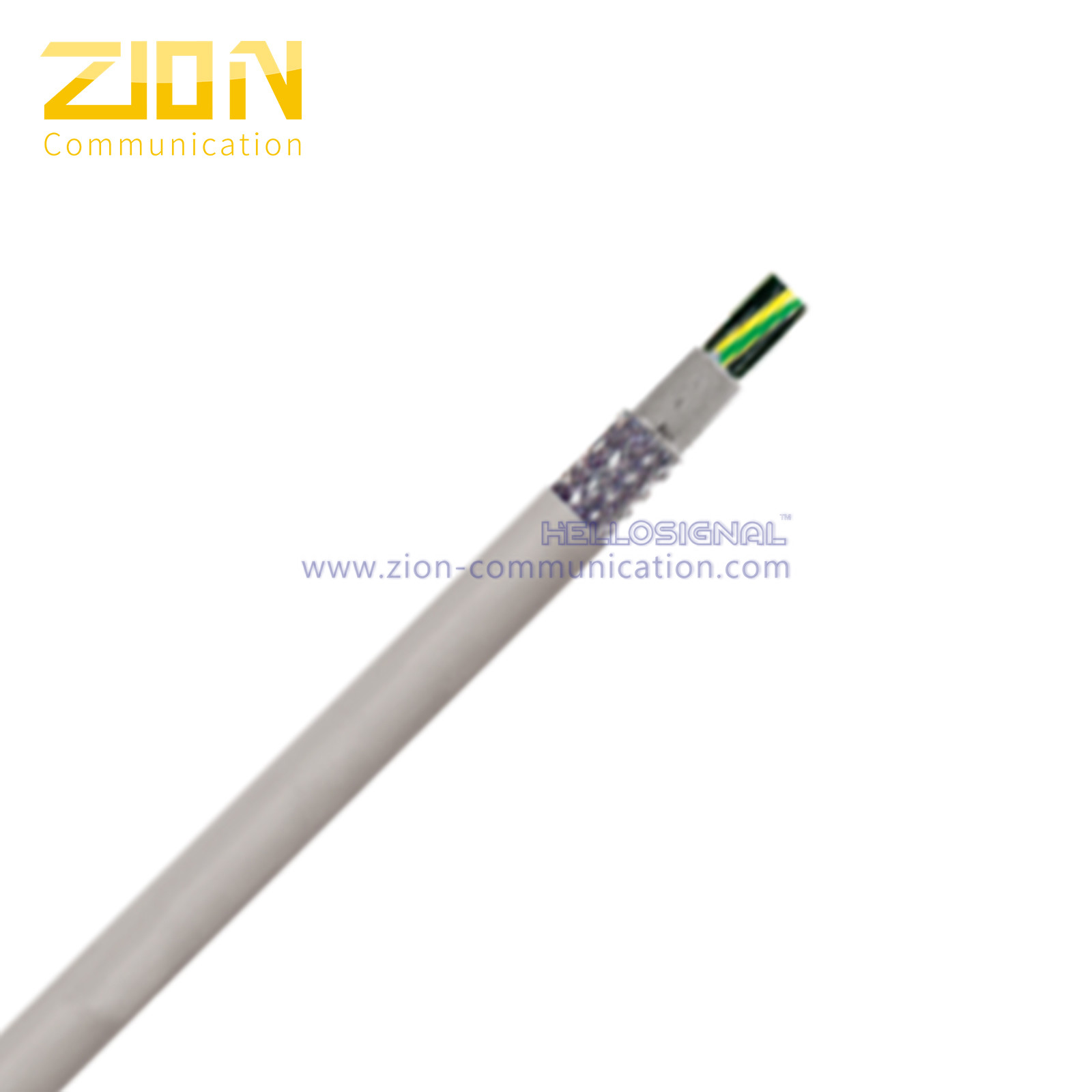

Construção blindada (150 AC)
- Condutores: cobre nu, em filamentos finos
- Isolamento: PVC
- Proteção: casaco interior de PVC; trança de cobre enlatada (85% de cobertura)
- Casaco: PVC especialmente formulado; cinza
Vantagens da aplicação
- Vestuário de PVC de qualidade industrial (Oil Res I & II)
- Autorizações internacionais: UL, CSA
- Vestuário extrudido sob pressão muito flexível para fácil instalação
- Condutores codificados por número para fácil identificação e fiação
Especificações técnicas
Radius de curvatura
Instalação: 4 x diâmetro do cabo
Escondido: 6 x diâmetro do cabo
Intervalo de temperatura
Uso estacionário: UL/CSA: -40°C a +90°C
Uso flexível: UL/CSA: -5°C a +90°C
Especificações elétricas
Tensão nominal: UL/CSA: 600V.
Voltagem de ensaio: 3000 V
Fios finos da classe 5
Código de cores: preto com números brancos, mais fundo verde/amarelo
Autorizações e certificações
UL: AWM 2587 e 21098 (petróleo)
Atributos: UL Oil Res I/II, NFPA 79
Canadá: CSA AWM I/II A/B
Além disso: HAR H05VVC4V5-K (protegido), CE e RoHS
150 Especificações do produto
20 AWG (0,50 mm2)
| Artigo n.o | Condutores | Nomenal Exterior (em) | Peso de cobre (lbs/mft) | Peso aproximado (lbs/mft) |
|---|
| 7141200 | 3 | 0.244 | 10 | 42 |
| 7141201 | 4 | 0.268 | 13 | 46 |
| 7141202 | 5 | 0.291 | 17 | 59 |
| 7141203 | 7 | 0.354 | 23 | 80 |
| 7141204 | 12 | 0.437 | 39 | 133 |
| 7141205 | 18 | 0.559 | 58 | 220 |
| 7141206 | 25 | 0.630 | 81 | 256 |
19 AWG (0,75 mm2)
| Artigo n.o | Condutores | Nomenal Exterior (em) | Peso de cobre (lbs/mft) | Peso aproximado (lbs/mft) |
|---|
| 7141210 | 3 | 0.264 | 15 | 51 |
| 7141211 | 4 | 0.283 | 20 | 56 |
| 7141212 | 5 | 0.319 | 25 | 76 |
| 7141213 | 7 | 0.390 | 34 | 97 |
| 7141214 | 12 | 0.472 | 58 | 165 |
| 7141215 | 18 | 0.567 | 87 | |
| 7141216 | 25 | 0.673 | 121 | 313 |
18 AWG (1,00 mm2)
| Artigo n.o | Condutores | Nomenal Exterior (em) | Peso de cobre (lbs/mft) | Peso aproximado (lbs/mft) |
|---|
| 7141220 | 3 | 0.276 | 20 | 53 |
| 7141221 | 4 | 0.307 | 26 | 67 |
| 7141222 | 5 | 0.339 | 33 | 89 |
| 7141223 | 7 | 0.409 | 46 | 114 |
| 7141224 | 12 | 0.504 | 78 | 192 |
| 7141225 | 18 | 0.594 | 117 | 272 |
| 7141226 | 25 | 0.709 | 162 | 383 |
16 AWG (1,50 mm2)
| Artigo n.o | Condutores | Nomenal Exterior (em) | Peso de cobre (lbs/mft) | Peso aproximado (lbs/mft) |
|---|
| 7141230 | 3 | 0.319 | 29 | 74 |
| 7141231 | 4 | 0.350 | 39 | 97 |
| 7141232 | 5 | 0.394 | 49 | 113 |
| 7141233 | 7 | 0.484 | 68 | 151 |
| 7141234 | 12 | 0.594 | 117 | 243 |
| 7141235 | 18 | 0.701 | 175 | 348 |
| 7141236 | 25 | 0.846 | 242 | 491 |
14 AWG (2,50 mm2)
| Artigo n.o | Condutores | Nomenal Exterior (em) | Peso de cobre (lbs/mft) | Peso aproximado (lbs/mft) |
|---|
| 7141240 | 3 | 0.390 | 49 | 114 |
| 7141241 | 4 | 0.421 | 65 | 141 |
| 7141242 | 5 | 0.476 | 81 | 173 |
| 7141243 | 7 | 0.571 | 113 | 229 |
| 7141244 | 12 | 0.697 | 194 | 390 |
| 7141245 | 18 | 0.843 | 291 | 571 |
| 7141246 | 25 | 1.016 | 404 | 784 |
150 CY Especificações do produto blindado
18 AWG (1,00 mm2)
| Artigo n.o | Condutores | Nomenal Exterior (em) | Peso de cobre (lbs/mft) | Peso aproximado (lbs/mft) |
|---|
| 7141250 | 3 | 0.374 | 52 | 97 |
| 7141251 | 4 | 0.398 | 54 | 121 |
| 7141252 | 5 | 0.437 | 64 | 136 |
| 7141253 | 7 | 0.516 | 80 | 183 |
16 AWG (1,50 mm2)
| Artigo n.o | Condutores | Nomenal Exterior (em) | Peso de cobre (lbs/mft) | Peso aproximado (lbs/mft) |
|---|
| 7141255 | 3 | 0.413 | 57 | 107 |
| 7141256 | 4 | 0.445 | 64 | 142 |
| 7141257 | 5 | 0.496 | 82 | 162 |
| 7141258 | 7 | 0.587 | 97 | 205 |
14 AWG (2,50 mm2)
| Artigo n.o | Condutores | Nomenal Exterior (em) | Peso de cobre (lbs/mft) | Peso aproximado (lbs/mft) |
|---|
| 7141260 | 3 | 0.465 | 81 | 164 |
| 7141261 | 4 | 0.516 | 115 | 198 |
| 7141262 | 5 | 0.575 | 138 | 245 |
| 7141263 | 7 | 0.681 | 162 | 322 |
Informações de encomenda
Marcação: HELLOSIGNAL 150/150 CY XXXFT/M
Embalagem: 100M/Rol, 300M/Rolha de Madeira
Prazo de entrega: Normalmente 25 dias após recebimento do depósito
Marca: HELLOSIGNAL® OU OEM
