| Lugar de origem: | porcelana |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificação: | CE, ROHS, VDE, UL |
| Número do modelo: | Micro unidade ar-fundida da fibra |
| Quantidade de ordem mínima: | 10 QUILÔMETROS |
| Detalhes da embalagem: | 1000M ou 2000M/cilindro de madeira |
| Tempo de entrega: | Normalmente 25 dias de trabalho |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 1000KM/mês |
| Fibra ótica: | IEC 60793-2-50 DO、 G.657 DE ITU-T G.652 | Cabo de Optica: | IEC 60794-5 DO、 DO IEC 60794-1-2 |
|---|---|---|---|
| Pacote: | 1000M ou 2000M/cilindro de madeira | Certificação: | CE, ROHS, VDE, UL |
| Realçar: | Unidade fundida da fibra do micro ar,Cabo de fibra ótica fundido do ar do IEC 60794-1-2,Cabo de fibra ótica fundido do ar de ITU-T G.652 |
||
Micro cabo de fibra ótica fundido Ar-fundido do ar da unidade da fibra (MABFU)
| Micro unidade ar-fundida da fibra (MABFU) | |||||||||||
| Introdução: | |||||||||||
| MABFU é a parte importante do cabo fundido da fibra do ar, e é o produto o mais popular dos cabos de fibra ótica internos para a expedição de cabogramas genérica no mercado global, especial em Europa, Japão, Coreia do Sul e assim por diante. O MABFU é o produto em que com de pequeno diâmetro, de pouco peso, altamente flexibilidade e rigidez apropriada, e ele pode ser fundido o microduct de 5.0/3.5mm. As fibras são revestidas com uma resina de acrylate macia que forneça dimensional e térmico excelentes a estabilidade para amortecer as fibras, além, a resina pode facilmente ser descascada em conectar as fibras. A bainha exterior é termoplástico que é da baixa fricção. A superfície da bainha é projetada com os sulcos especiais, comparados à superfície do cabo de fibra ótica tradicional, fornece não somente o nível elevado de proteção mecânica, mas igualmente o desempenho de sopro perfeito. |
|||||||||||
| Características e benefícios: | |||||||||||
| ●2,4,6,8 e 12 opções das fibras. ●Estrutura estável, bom desempenho mecânico e da temperatura. ●Projetado com sulcos especiais avançar a distância de sopro. ●Rigidez de pouco peso e apropriada, a instalação da repetição. ●Projetado sem o gel, o descascamento fácil e a manipulação. ●Melhore a vantagem dos custos comparada ao produto tradicional. ●Acessórios completos, menos mão de obra, mais baixo tempo de instalação. |
|||||||||||
| Padrões: | |||||||||||
| Salvo disposição em contrário nesta especificação, todas as exigências estarão principalmente do acordo com as seguintes especificações padrão. |
|||||||||||
| Fibra ótica: | ITU-T G.652, G.657 IEC 60793-2-50 | ||||||||||
| Cabo de Optica: | IEC 60794-1-2, IEC 60794-5 | ||||||||||

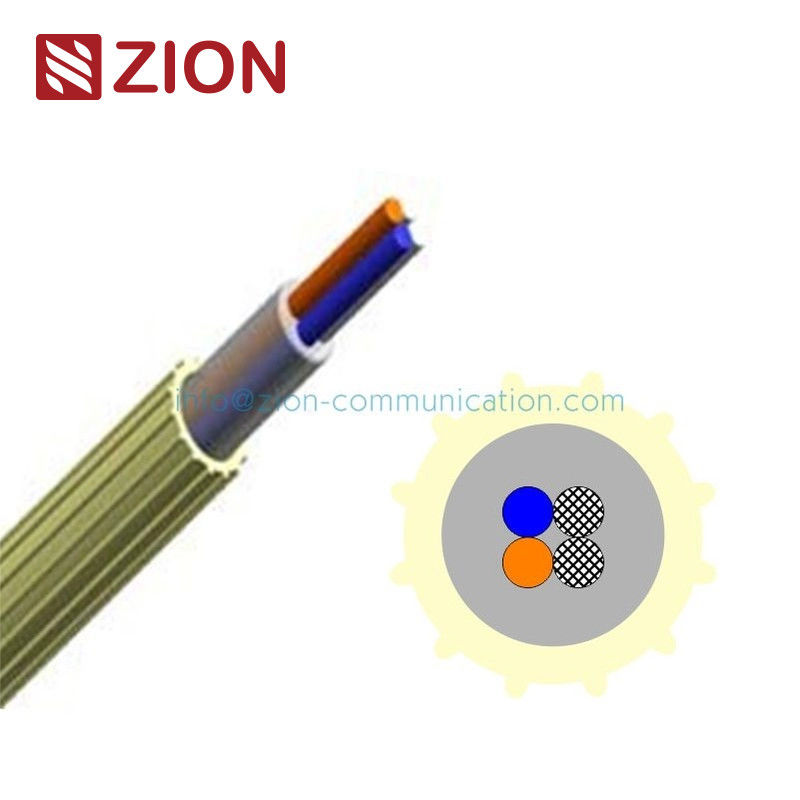

| Seção transversal: | |||||||||||
|
1, fibra ótica 2, resina 3, +2"” Fibress enchido 4, baixa bainha 5 da fricção, sulco |
|||||||||||
| Desempenho básico | |||||||||||
| Teor em fibras | 2 fibras | 4 fibras | 6 fibras | 8 fibras | 12 fibras | ||||||
| Diâmetro exterior (milímetros) | 1.20±0.05 | 1.20±0.05 | 1.40±0.05 | 1.50±0.05 | 1.65±0.05 | ||||||
| Peso (g/m) | 1,0 | 1,0 | 1,3 | 1,8 | 2,2 | ||||||
| Raio de Min Bend (milímetros) | 50 | 50 | 60 | 80 | 80 | ||||||
| Temperatura | Armazenamento: - 30℃ ~ operação de +70℃: - 30℃ ~ a instalação de +70℃: - 5℃ ~ +50℃ | ||||||||||
| Vida útil do cabo | 25 anos | ||||||||||
| Nota: Recomenda-se que a estrutura da unidade de 2 fibras consiste em 2 fibras enchidas, para ele é provado essa unidade de 2 fibras com 2 fibras enchidas é melhor do que essa com zero ou um encheu a fibra no desempenho de sopro e na descascar-capacidade da fibra |
|||||||||||
| Parâmetro dos testes | |||||||||||
| Atenuação da unidade da fibra | |||||||||||
| Tipo da fibra | MANUTENÇÃO PROGRAMADA G.652D, G.657.A1 | ||||||||||
| Atenuação | 0.40dB/km @1310nm máximo | ||||||||||
| 0.30dB/km @1550nm máximo | |||||||||||
| Teste de sopro | |||||||||||
| Teor em fibras | 2 fibras | 4 fibras | 6 fibras | 8 fibras | 12 fibras | ||||||
| Equipamento de teste | PLUMETTAZ: UM25, ERICSSON: F, CATWAY: FBT-1.1 | ||||||||||
| Canal padrão | 5.0/3.5 milímetros | ||||||||||
| Pressão | 7bar/10bar | ||||||||||
| Distância de sopro típica | 500m/1000 m | 500m/1000 m | 500m/1000 m | 500m/1000 m | 500m/800 m | ||||||
| Tempo de sopro típico | 10min/18min | 10min/18min | 12min/18min | 13min/18min | minuto 15min/18 | ||||||
| Desempenho mecânico | |||||||||||
| Teste | Padrão | Parâmetros | Resultados da análise | ||||||||
| Tensão | EN 18700 A1/501 IEC 60794-1-2-E1 |
A carga é 1×W | Atenuação adicional ≤0.05dB após o teste |
||||||||
| Curvatura | IEC 60794-1-2--E11A | Diam 40mm×3turns 5 ciclos em 20℃ |
Atenuação adicional ≤0.05dB, após o teste | ||||||||
| Esmagamento | IEC 60794-1-2-E3 | 100 N, 60s | Atenuação adicional ≤0.05dB, após o teste | ||||||||
| Todos os testes óticos continuaram em 1550 nanômetro | |||||||||||
| Desempenho do ambiente | |||||||||||
| Teste | Padrão | Parâmetros | Resultados da análise | ||||||||
| Ciclo da temperatura | IEC 60794-1-2-F1 | -30℃, +70℃, (2 ciclos) |
Atenuação absoluta ≤0.5dB/km, durante o teste Atenuação adicional ≤0.1dB/km, durante e depois do teste |
||||||||
| A água embebe | IEC 60794-5 | 1000 horas na água, 18℃~22℃ |
(Teste após o ciclo do temp) ≤0.07dB/km A mudança comparou para começar o valor |
||||||||
| Ciclo de calor úmido | IEC 60068-2-38 | 25℃, 65℃, 25℃, 65℃, 25℃, - 10℃, 25℃ |
Atenuação absoluta ≤0.5dB/km, durante o teste Atenuação adicional ≤0.1dB/km, durante e depois do teste |
||||||||
| Todos os testes óticos continuaram em 1550 nanômetro | |||||||||||
| Código de cor da fibra | |||||||||||
| Não. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
| Cor | Azul | Laranja | Verde | Brown | Cinza | Branco | |||||
| Não. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
| Cor | Vermelho | Preto | Amarelo | Violeta | Rosa | Aqua | |||||
| Cor da bainha | |||||||||||
| ●Amarelo | |||||||||||
| Comprimento de entrega | |||||||||||
| Os comprimentos de entrega padrão são 1000m, 2000m, 3000m, 4000m, 6000m com uma tolerância de -0.5~+1%. Para mais opções, contacte por favor o serviço ao cliente. |
|||||||||||
| Empacotamento | |||||||||||
| Bobinamento livre na bandeja. | |||||||||||
| Teor em fibras | Comprimento (m) |
Pan Size Φ×H (milímetro) |
Peso (Bruto) (quilograma) |
|
|||||||
| 2~4 fibras | 2000 m | φ510 × 200 | 8,0 | ||||||||
| 4000 m | φ510 × 200 | 10,0 | |||||||||
| 6000 m | φ510 × 300 | 13,0 | |||||||||
| 6 fibras | 2000 m | φ510 × 200 | 9,0 | ||||||||
| 4000 m | φ510 × 300 | 12,0 | |||||||||
| 8 fibras | 2000 m | φ510 × 200 | 9,0 | ||||||||
| 4000 m | φ510 × 300 | 14,0 | |||||||||
| 12 fibras | 1000 m | φ510 × 200 | 8,0 | ||||||||
| 2000 m | φ510 × 200 | 10,0 | |||||||||
| 3000 m | φ510 × 300 | 14,0 | |||||||||
| 4000 m | φ510 × 300 | 15,0 | |||||||||
