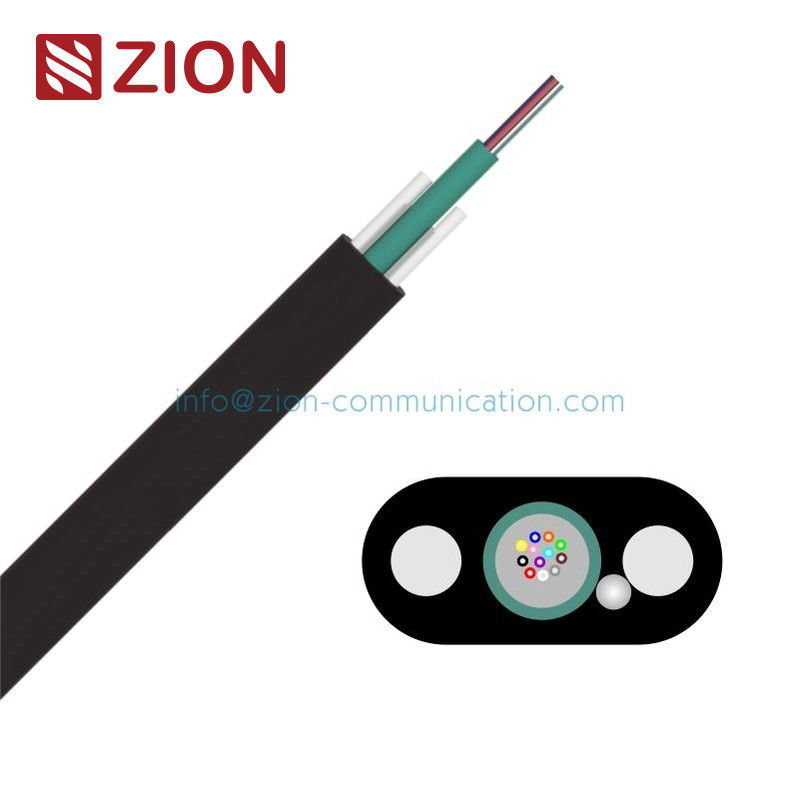

FTTH GYFXBY 1 cabo de fibra ótica exterior interno de 2 4 6 8 núcleos com o FRP não metálico

FTTH GYFXBY 1 2 4 6 8 Núcleos Cabos de fibra óptica para interior/exterior Cabos de comunicação planos com FRP não metálicos

GYFXBY Cabos de fibra óptica de tubo único de forma plana e autossustentável para redes em zonas rurais



Introdução

As fibras ópticas são alojadas num tubo solto feito de plástico de alto módulo e cheio de composto de enchimento do tubo.Duas hastes de plástico reforçadas com fibra de vidro ((FRP) são colocadas fora do tubo em paralelo, e os fios de bloqueio de água são colocados entre o tubo e as hastes, em seguida, uma bainha de PE de forma plana é extrudida.
No segmento de distribuição de redes ópticas em zonas rurais,O cabo pode ser utilizado como cabo de lançamento para instalações aéreas autossustentáveis para ligar pontos de ramificação com pontos de acesso para os assinantes..



Características

Controle preciso do processo que assegure boas performances mecânicas e de temperatura
Forma plana única que proporciona uma excelente resistência à esmagamento, aplicável a pinças de cunha especiais para instalação
Dois membros de resistência de FRP em paralelo perto do tubo, fáceis de desmontar
Projeto totalmente dielétrico, aplicável a zonas propensas a raios
Uni-tubo, pequena dimensão e peso leve, fácil de instalar





Série de produtos

OSérie de produtospara cabos de fibra óptica é segmentada em três categorias:Alimentação,Distribuição, eLargue.Segmentos. Abaixo está uma desagregação dos diferentes tipos de cabos dentro de cada segmento:

• Segmento de alimentação:

Estes cabos são tipicamente utilizados para comunicação de longa distância, muitas vezes implantados em ambientes externos.

GYTA/GYTS:Tubos soltos encalhadosEstes cabos são concebidos para comunicação de alto desempenho com múltiplas fibras numa configuração de tubo solto para maior protecção e flexibilidade.



Cada um destes tipos de produto serve a diferentes finalidades no âmbito das redes de fibra óptica, desde a transmissão por backbone de longa distância até as ligações de distribuição e de descarga mais próximas do utilizador.

• Segmento de queda:

Estes são comumente utilizados para a ligação final de um ponto de distribuição ao utilizador final, tipicamente em casas ou edifícios.

GJXH:Cabos de lançamento de arco. Este tipo de cabo tem um design robusto comMembros de resistência de arame de açoe é tipicamente utilizado para instalações de curta distância.

• Segmento de distribuição:

Estes cabos são utilizados para a ligação da rede de alimentação à rede do utilizador final ou para ligações intermediárias.

GYAXZY:Aramida LSZH de tubo únicoEste cabo utiliza uma configuração de tubo único e dispõe de umAramidaMembro de força com umA redução do fumo e o halogénio zero (LSZH)O que torna a sua protecção segura e respeitosa do ambiente.GYGXZY:Caixa de fibras de vidro de tubo único. semelhante ao anterior, mas com umaFios de vidroMembro da força e umPolietileno (PE)A proteção e a durabilidade são diferentes.GTJGA:TBF com ranhuras APL CSMUm tipo mais específico de cabo com núcleo de ranhuras, concebido para distribuição de alta densidade e longa distância.GYFXBY:Uni-tubo de forma plana e auto-suportado. Um desenho em forma plana com umauto-sustentávelO sistema de instalação de cabos é muito simples e é utilizado em ambientes que requerem cablagem flexível e robusta.GYAXTC8Y:Figura 8 Aramida de tubo único autoportante. AFigura 8configuração, comAramidaFios para resistência e características de auto-sustentamento.GYFC8A-3U:APL de FRP de 3 unidades Figura-8 Autossustentável. AFigura 8projeto comFRP de 3 unidadespara uma resistência adicional e capacidade de auto-sustentamento, tipicamente para ambientes acidentados.









Secção transversal





1. Enchimento de tubo: composto de enchimento adequado que bloqueia a água.
2Tubos soltos: material termoplástico.
3Fibra óptica
4- Membro de resistência: barra de plástico reforçada com fibra de vidro (GFRP).
5. Materiais que bloqueiam a água: fios que bloqueiam a água.
6- Capa exterior: polietileno preto.









Características técnicas

GYFXBY-02-24XnDiâmetro mm:4.6*8.1 ((3.0tubo)

GYFXBY-02-24XnPeso ((kg/km):35

GYFXBY-02-24XnDiâmetro de FRP:1.6

GYFXBY-02-24XnResistência à traçãoCurto/longo prazo(N):400/1400

GYFXBY-02-24XnEsmagarCurto/longo prazo(N/100 mm):1000/5000







Características ambientais

Temperatura de transporte/armazenamento: -20°C~ 70°C





Duração da entrega

comprimento padrão:1000 m;O seu comprimento disponível
