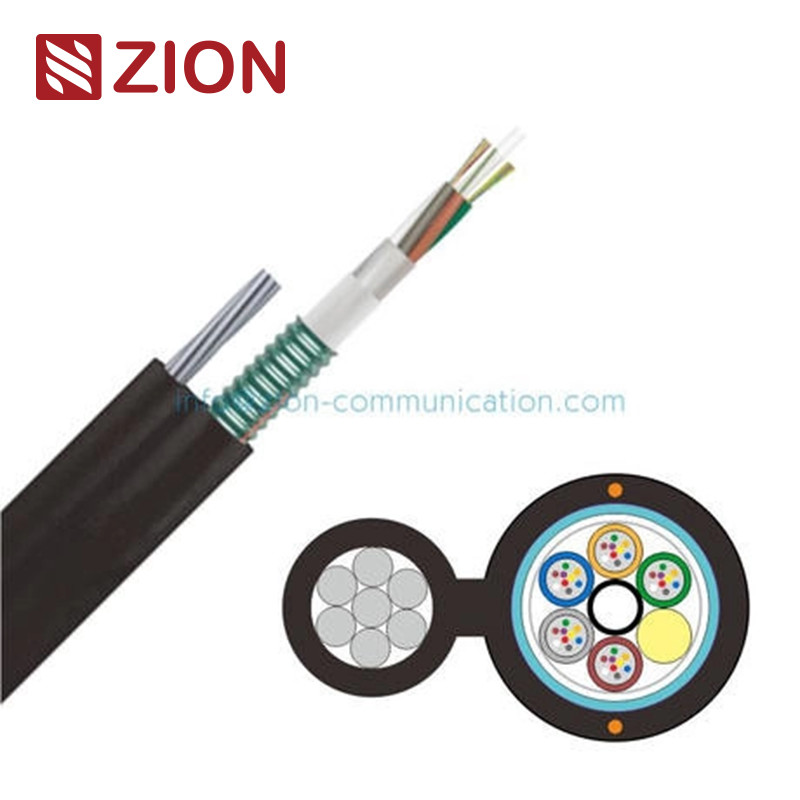

Autossuficiente figura blindada clara 8 cabo ótico GYFC8S (Todo-seco)

(Todo seco) GYFC8S Cable óptico auto-sustentável blindado leve Figura 8

GYFC8S

Figura 8 Cable de auto-suportação leve amortecido

Aplicação

Alta resistência à tração

Alta resistência ao esmagamento

Instalação aérea autoportante

Design de núcleo semi-seco, fácil de instalar e empalhar

Características

A informação que forneceu inclui detalhes sobreCabos de fibra ópticae os seus diversosespecificações de desempenhoAqui está uma descrição das características principais:

Tipos de fibras e especificações:

1. G.652.DeG.655são tipos de fibras monomodo com características específicas de atenuação e dispersão, que são frequentemente utilizadas em vários sistemas de transmissão óptica.

   • G.652.Dé uma fibra de modo único padrão com menor atenuação, adequada para a maioria das aplicações gerais.
   • G.655É uma fibra com deslocamento de dispersão diferente de zero projetada para transmissão de longa distância e de alta capacidade, especialmente quando é necessária uma compensação de dispersão.

2. Fibras multimodo:

   • 50/125 μme62.5/125 μmSão os diâmetros do núcleo/revestimento para fibras multimodo, comumente utilizados para transmissão de dados a curta distância (por exemplo, dentro de edifícios ou ambientes de campus).

Atenuamento (perda de sinal):

• G.652.DeG.655:

  • Em850 nme1300 nm, ambos os tipos de fibras apresentam uma atenuação de≤ 3,0 dB/km.
  • Em1310 nm,G.652.Dtem uma atenuação de≤ 0,36 dB/km, eG.655tem≤ 0,40 dB/km.
  • Em1550 nm, a atenuação é≤ 0,22 dB/kmparaG.652.De≤ 0,23 dB/kmparaG.655.

• Fibras multimodo (50/125 μm e 62,5/125 μm):

  • Em850 nm, a atenuação é≤ 3,0 dB/km.
  • Em1300 nm, a atenuação é também≤ 1,0 dB/km.

Largura de banda (capacidade de transmissão do sinal):

• Fibras multimodo:
  • Em850 nm,50/125 μmA fibra tem uma largura de banda de≥ 500 MHz·km, enquanto62.5/125 μmA fibra tem≥ 200 MHz·km.
  • Em1300 nm,50/125 μmA fibra tem uma largura de banda de≥ 1000 MHz·km, enquanto62.5/125 μmA fibra tem≥ 600 MHz·km.

Dispersão do modo de polarização (PMD):

• Fibras individuaisAmbos.G.652.DeG.655As fibras têm um valor de dispersão do modo de polarização de≤ 0,20 ps/√km.
• Valor de ligação de projeto (M=20, Q=0,01%)Ambos.G.652.DeG.655As fibras têm um valor de ligação de projeto de≤ 0,1 ps/√km.

Dados técnicos para cabos de fibra óptica:

As seguintes especificações são para oCabos de fibra ópticacom conteúdo e configuração de fibras variáveis:

• Opções de contagem de fibras: 24, 48, 72, 96, 144 fibras.

• Tubos soltos:

  • Número de tubos por número de fibras:
    • 24 fibras: 4 tubos * 6 fibras por tubo.
    • 48 fibras: 4 tubos * 12 fibras por tubo.
    • 72 fibras: 6 tubos * 12 fibras por tubo.
    • 96 fibras: 8 tubos * 12 fibras por tubo.
    • 144 fibras: 12 tubos * 12 fibras por tubo.

• Diâmetro externo:

  • 24 fibras: 1,9 mm.
  • 48, 72, 96: 2,4 mm.
  • 144 fibras: 2,4 mm.

• Membro da Força Central:

  • Materiais:FRP(Plástico reforçado com fibras).
  • Diâmetro:20,0 mmpara as fibras 24/48,2.6 mmpara as fibras 72/96/144.

• Material de bloqueio de água:Tela e fios de bloqueio de águapara protecção contra a entrada de água.

• Armadura:Tela de aço onduladopara protecção mecânica.

• Fios de mensageiro:7*1,6 mmestrutura.

• Capa exterior:

  • Espessura:1.8 mmnominal.

• Diâmetro do cabo:

  • 24 fibras: Aproximadamente 11,1 mm * 22,1 mm.
  • 48 fibras: Aproximadamente 12,1 mm * 23,1 mm.
  • 72 fibras: Aproximadamente 12,6 mm * 23,6 mm.
  • 96 fibras: Aproximadamente 14,6 mm * 25,6 mm.
  • 144 fibras: Aproximadamente 17,6 mm * 28,6 mm.

• Peso do cabo:

  • 24 fibras: 280 kg/km.
  • 48 fibras: 310 kg/km.
  • 72 fibras: 330 kg/km.
  • 96 fibras: 370 kg/km.
  • 144 fibras: 440 kg/km.

• Intervalo de temperatura de funcionamento: -40°C a +70°C.

• Resistência à tração:

  • A curto prazo:8000 N.
  • A longo prazo:2700 N.

• Resistência ao esmagamento:

  • A curto prazo:2000 N/100 mm.
  • A longo prazo:600 N/100 mm.
