Figura aérea 8 GYXTC8S da fibra ótica da instalação uni do tubo blindado de PSP

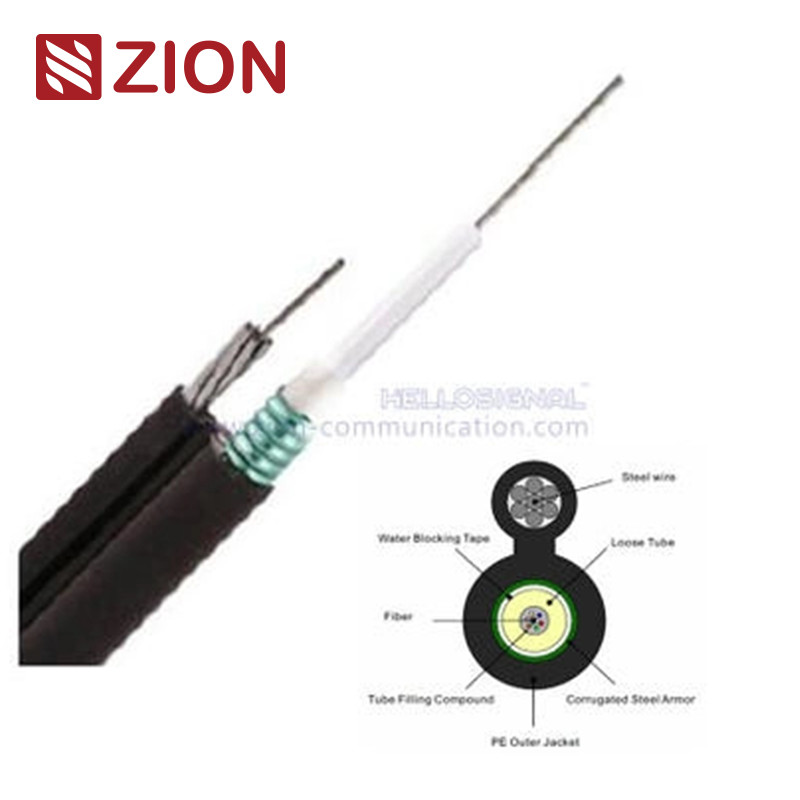

GYXTC8S PSP Instalação aérea de tubo único blindado Figura-8 Cabo óptico autoportante

GYXTC8S

PSP Cabos de fibra óptica de instalação aérea de tubo único blindados
Figura 8 Autossustentável

Características

Aqui está um resumo detalhado das especificações do cabo de fibra óptica baseado na sua entrada:

Tipos de fibras e atenuação/função:

1. G.652.DeG.655(Fibras de modo único):

   • G.652.D: Uma fibra monomodo comumente utilizada, adequada para aplicações de uso geral.
   • G.655: Fibra deslocada por dispersão diferente de zero, projetada para transmissão de longa distância de alta capacidade com mais controle sobre a dispersão.

2. Fibras multimodo:

   • 50/125 μme62.5/125 μmSão fibras multimodo utilizadas para a transmissão de dados de curta distância e de alta velocidade em redes locais (LAN), com características específicas de atenuação e largura de banda.

Atenuação:

• A 850 nm:

  • 50/125 μm:≤ 3,0 dB/km
  • 62.5/125 μm:≤ 3,0 dB/km

• A 1300 nm:

  • 50/125 μm:≤ 1,0 dB/km
  • 62.5/125 μm:≤ 1,0 dB/km

• A 1310 nm:

  • G.652.D:≤ 0,36 dB/km
  • G.655:≤ 0,40 dB/km

• A 1550 nm:

  • G.652.D:≤ 0,22 dB/km
  • G.655:≤ 0,23 dB/km

Largura de banda (capacidade de transferência de dados):

• A 850 nm:

  • 50/125 μm:≥ 500 MHz·km
  • 62.5/125 μm:≥ 200 MHz·km

• A 1300 nm:

  • 50/125 μm:≥ 1000 MHz·km
  • 62.5/125 μm:≥ 600 MHz·km

Dispersão do modo de polarização (PMD):

• Fibras individuaisAmbos.G.652.DeG.655As fibras têm um valor de dispersão do modo de polarização de≤ 0,20 ps/√km.
• Valor de ligação de projeto(M=20, Q=0,01%): AmbosG.652.DeG.655As fibras têm≤ 0,1 ps/√km.

Dados técnicos para a construção de cabos:

Esta secção detalha as propriedades físicas e mecânicas dos cabos de fibra óptica com várias contagens e configurações de fibra:

• Opções de contagem de fibras: 2, 4, 6, 12, 18, 24 fibras.

Características dos tubos e cabos soltos:

• Diâmetro externo do tubo solto:

  • Para as fibras 2, 4, 62.8 mm
  • Para as fibras 12, 18, 243.2 mm

• Fios de aço:

  • Materiais: Arame de aço galvanizado para maior resistência.
  • Diâmetro:7*0,8 mm.

• Capa:

  • Materiais:PE(polietileno).
  • Espessura:0,8 mm nominais.

• Diâmetro do cabo:

  • 2, 4, 6 fibrasAproximadamente.4.4 mm / 9.5 mm.
  • 12, 18, 24 fibrasAproximadamente.4.6 mm / 9.5 mm.

• Peso do cabo:

  • 2, 4, 6 fibras:66 kg/km.
  • 12, 18, 24 fibras:68 kg/km.

• Intervalo de temperatura de funcionamento:-40°C a +70°C.

• Resistência à tração:

  • Curto prazo:1500 N.
  • A longo prazo:600 N.

• Resistência ao esmagamento:

  • Curto prazo:1000 N/100 mm.
  • A longo prazo:300 N/100 mm.
