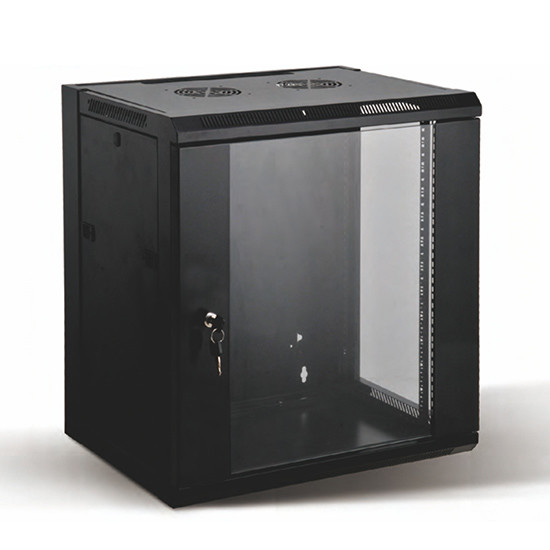

A janela transparente SPCC laminou o armário de aço da cremalheira da montagem da parede do SE

Informação Básica
Lugar de origem: CHINA
Marca: Zion communication
Número do modelo: Armário da cremalheira da montagem da parede do SE
Quantidade de ordem mínima: 20pcs
Detalhes da embalagem: 10 PCES/sacos de plástico
Tempo de entrega: Normalmente 25 dias receberam em seguida o depósito.
Termos de pagamento: T/T
Habilidade da fonte: Nenhum limite
Informação detalhada
Materiais: SPCC laminou o aço Espessura: 1.2/1 .5mm
Outro: 1.2mm Carga estática: 60kg

Descrição de produto

Dados técnicos

Materiais:
· SPCC laminou o aço; · outro: 1.2mm.
· Espessura: Montando o perfil: 1.2/1 .5mm;
Cor:
· ZCSE.■■■.■■.0■■■: RAL7035.
· ZCSE.■■■.■■.1■■■: RAL9004.
Capacidade de carga:
· Carga estática: 60KG.

CONFORMIDADE (padrão de referência)

· Cumpra com o ANSI/EIA RS-310-D

· IEC60297-2

· DIN41494; PART1; DIN41494; PART7.

A janela transparente SPCC laminou o armário de aço da cremalheira da montagem da parede do SE 0

Característica

A janela transparente SPCC laminou o armário de aço da cremalheira da montagem da parede do SE 1

· O quadro da embalagem lisa e da patente, tempo de embalagem é menos de 5 minutos, ao redor 1/3~ 1/4 montaram o volume original quando bloco liso.

· Entrada do cabo em ambos a tampa superior e o painel inferior.

· A porta da rua de aço, sentido de abertura da porta pode ser mudada, ângulo de gerencio da porta da rua está sobre 180 graus.

· Estilo opcional diferente das portas

· Painel fixado na parede, conveniência para a instalação, travada do interior com o parafuso, evitando para ser roubado ou deixado cair acidentalmente.

· Painel lateral liso, a instalação fácil.

· A profundidade da instalação de montar o perfil pode estar disponível mudada.

· a instalação padrão de 19 ″.



maio instala o encaixe

A janela transparente SPCC laminou o armário de aço da cremalheira da montagem da parede do SE 2



Definição do cabo

A janela transparente SPCC laminou o armário de aço da cremalheira da montagem da parede do SE 3 A janela transparente SPCC laminou o armário de aço da cremalheira da montagem da parede do SE 4

Parte principal

S/N Especificação Qty Material Revestimento de superfície Observação
1 Quadro traseiro 1 SPCC t1.0 Pó revestido ·····
2 Quadro lateral 2 SPCC t1.0 Pó revestido ·····
3 Tampa superior 1 SPCC t2.0 Pó revestido ·····
4 Inferior 1 SPCC t1.0 Pó revestido ·····
5 Quadro dianteiro 1 SPCC t1.0 Pó revestido Veja a página seguinte
6 Porta da rua 1 Vidro toughed 5MM
door/SPCC t1.2
Pó revestido Disponível a pedido
7 Painel lateral 2 ····· Pó revestido ·····
8 19 trilhos do ″ 2 SPCC t1.0 Pó revestido <15u Thinkness="" :="" 1=""> >= 15U Thinkness: 1.5mm
Parafuso M6 & porcas 10 Aço Zinco da cor 20pcs para 12U excedente
B Trabalho feito com ferramentas de Trox 1 Aço Preto ·····

Especificação:

Número de contribuinte da empresa Número da peça. RU Largura
(milímetro)
Profundidade (D)
(milímetro)
Altura (H)
(milímetro)
Volume
(CBM)
20GP
(PCS)
40GP
(PCS)
CKD
parte de embalagem
7243301 ZCSE.5406.SESC 6 570 450 370 0,04317 672 672 1
7243302 ZCSE.5606.SESC 600 0,05353 542 542 2
7243303 ZCSE.5409.SESC 9 570 450 500 0,05117 567 567 1
7243304 ZCSE.5609.SESC 600 0,05757 504 504 1
7243305 ZCSE.5412.SESC 12 570 450 635 0,06397 453 453 1
7243306 ZCSE.5612.SESC 600 0,06397 453 453 1
7243307 ZCSE.5415.SESC 15 570 450 770 0,0768 378 378 1
7243308 ZCSE.5615.SESC 600 0,0768 378 378 1
7243309 ZCSE.5418.SESC 18 570 450 900 0,0896 324 324 1
7243310 ZCSE.5618.SESC 600 0,0896 324 324 1
7243311 ZCSE.5422.SESC 22 570 450 1080 0,1067 272 272 1
7243312 ZCSE.5622.SESC 600 0,1067 272 272 1
7243313 ZCSE.5427.SESC 27 570 450 1305 0,128 227 227 1
7243314 ZCSE.5627.SESC 600 0,128 227 227 1
Sugestão: Para a razão da sobrecarga, nós não sugerimos o armário da montagem da parede do SE a ser carregado inteiramente no recipiente 40HQ.

Esboço de montagem

A janela transparente SPCC laminou o armário de aço da cremalheira da montagem da parede do SE 5
