| Lugar de origem: | China |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificação: | ISO, UL, CE, RoHS |
| Número do modelo: | Cabo RG6 coaxial |
| Quantidade de ordem mínima: | 30 QUILÔMETROS |
| Detalhes da embalagem: | 305 m, 1000 pés, carretel de madeira, caixa |
| Tempo de entrega: | 25 dias de trabalho |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 3000KM/mês |
| Condutor: | 18AWG BC | Isolação: | PE espumado |
|---|---|---|---|
| Protetor 1: | Polipropileno de alumínio colado | Protetor 2: | Fio trançado de cobre nu 95% de cobertura |
| Revestimento: | Retardo de chama de PVC: IEC 60332-1 | Cor: | Preto, branco |
| Pacote: | 305 m, 1000 pés, carretel de madeira, caixa |

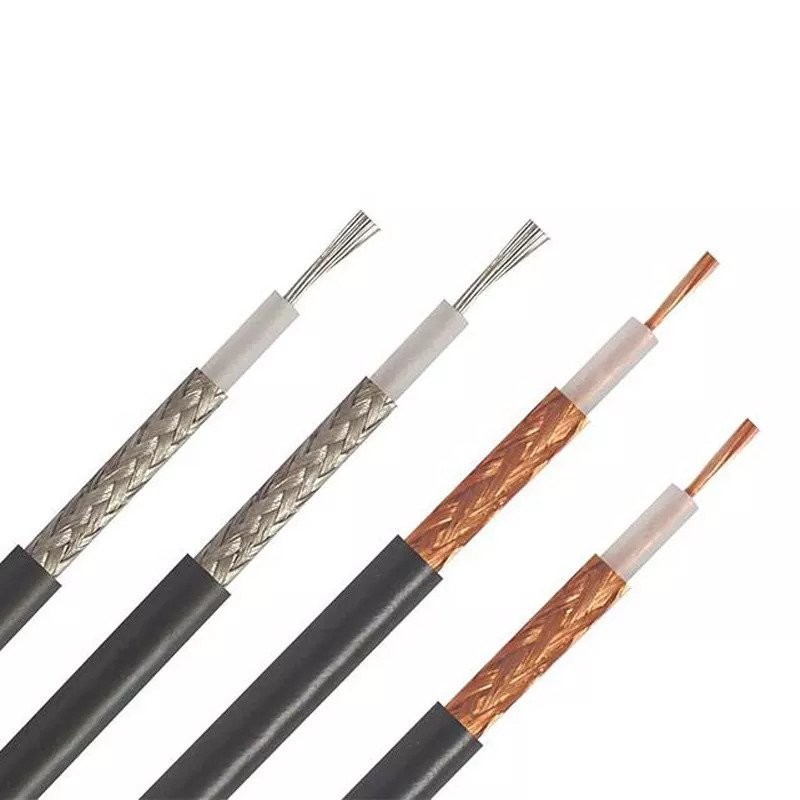

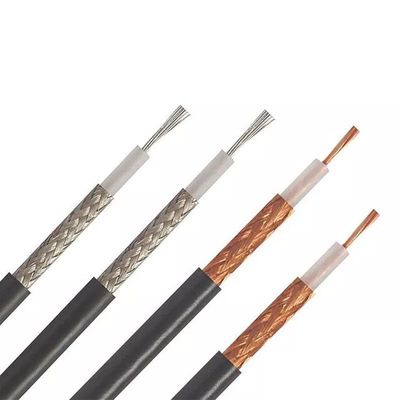

| RG6/US BC 95% CCA PVC Cabo coaxial CCTV de 75 Ohm Nº 7100062 |
||||||||
| Tipo semelhante: | ||||||||
| Tipo de condição &Nom.DCR |
blindagem | Blindagem& %Cobertura |
Tipo de Jaqueta | Nom.Capacitância | Nom.Imp.Ω | |||
| RG6/EUA BC 95% BC PVC NO.7100061 |
18AWG(Sólido)BC 21,2 Ω/km |
B.Al/PET | BC-Trançado 95% | PVC | 52±3pF/m | 75±3Ω | ||
| RG6/EUA BC95% BCUV-PE Nº 7100063 |
18AWG/1,02mm BC 21,2 Ω/km |
B.Al/PET | BC-Trançado 95% | UV-PE | 52±3pF/m | 75±3Ω | ||
| Parâmetros de construção: | ||||||||
| Condutor interno | 0,040"/1,02mm/18AWG BC | |||||||
| Dielétrico | PE espumado de 0,175"/4,45 mm | |||||||
| Escudo 1 | Escudo de folha de alumínio colado | |||||||
| Escudo 2 | Fio trançado CCA 95% de cobertura Diâmetro sobre a blindagem: 5,1 mm/0,20" |
|||||||
| Jaqueta | 0,262±0,006"/6,65±0,15mmPVC Retardo de chama: IEC 60332-1 |
|||||||
| Espessura da Jaqueta | ||||||||
| Inscrição | Para uso em comprimentos de execução de CCTV mais longos | |||||||
| Características elétricas: | ||||||||
|
Condutor interno Resistência |
O máx.aos 20℃deve ser < 21,2 Ω/km (6,96 Ω/kft) | |||||||
| Capacitância | 52 ±3 pF/m 17±0,3 pF/pé | |||||||
| Impedância | 75 ± 3 Ω | |||||||
| Perda de retorno | entre 5 e 1000MHz: > 22dB | |||||||
| Velocidade de Propagação | 0,85 | |||||||
| Teste de Sparker (VAC) | 4 | |||||||
| Propriedades Mecânicas e Ambientais | ||||||||
| Raio de curvatura do cabo | 10 vezes o diâmetro do cabo | |||||||
| Faixa de temperatura operacional | -20℃a 60℃ | |||||||
| Dimensões do cabo | 0,262±0,006"/6,65±0,15mmPVC | |||||||
| Corte transversal | ||||||||
 |
||||||||
| Atenuação (20 ℃): | ||||||||
| Frequência (MHZ) | Atenuação máxima (dB/100 pés) | Atenuação máxima (dB/100m) | ||||||
| 5 | 0,58 | 1,90 | ||||||
| 55 | 1,60 | 5.25 | ||||||
| 83 | 1,95 | 6.40 | ||||||
| 187 | 2,85 | 9h35 | ||||||
| 211 | 3.05 | 10.00 | ||||||
| 250 | 3.30 | 10.82 | ||||||
| 300 | 3,55 | 11.64 | ||||||
| 350 | 3,85 | 12.63 | ||||||
| 400 | 4.15 | 13.61 | ||||||
| 450 | 4,40 | 14.43 | ||||||
| 500 | 4,66 | 15.29 | ||||||
| 550 | 4,90 | 16.08 | ||||||
| 600 | 5.10 | 16.73 | ||||||
| 750 | 5,65 | 18.54 | ||||||
| 865 | 6.10 | 20.01 | ||||||
| 1000 | 6.55 | 21h49 | ||||||
| Informações do pedido: | ||||||||
| marcação | HELLOSIGNAL RG6/US BC 95% CCA PVC CABO COAXIAL CFTV 7100062 ×××M/FT |
|||||||
| Pacote | Comprimento consultado no carretel, caixa de puxar, carretel de plástico, carretel de madeira, palete… | |||||||
| Tempo de entrega | Normalmente 25 dias após o recebimento do depósito. | |||||||
| Marca | OLÁ SINAL®OU OEM | |||||||
