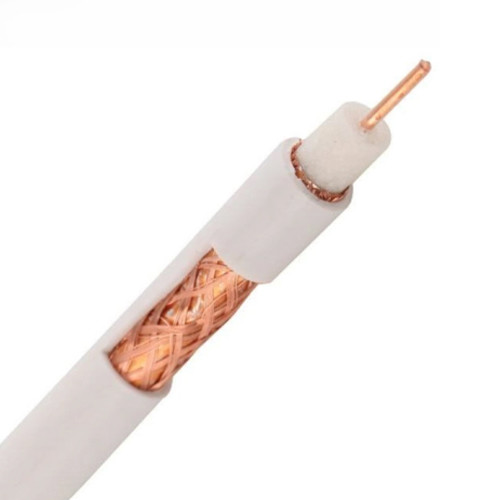

RG59 BC 95% CCA PVC CMP CCTV cabo coaxial
Cabo coaxial de CCTV de 75 Ohm de qualidade profissional concebido para instalações de sistemas de vigilância estendidos com uma integridade de sinal superior.
Especificações do produto
Código do produto:- Não, não.7100166
Condutor:20AWG Cobre sólido nu (BC)
Dieléctrico:PE espumado
Proteção:95% de cobertura de tranças CCA
Colete:PVC CMP
Impedância:75 ± 3 Ω
Parâmetros de construção
Condutor interno:0.032"/0.81mm/20 AWG BC
Dieléctrico:0.135"/3.43mm FEP espumado
Escudo:0.12mm Nudo Cobre fio de trança 95% cobertura
Colete:0.193"±0.006"/4.90±0.15mm PVC CMP
Espessura do casaco:0.032"/0.81mm
Características elétricas
Resistência interna do condutor:Max. a 20°C: < 21,2 Ω/km (6,96 Ω/kft)
Capacidade:52 ± 3 pF/m (17 ± 0,3 pF/ft)
Impedância:75 ± 3 Ω
Perda de retorno:entre 5 e 1000 MHz: > 22 dB
Velocidade de propagação:0.85
Teste de ignição (VAC):4
Performance de atenuação (20°C)
| Frequência (MHz) |
Atenuamento máximo (dB/100 pés) |
Atenuamento máximo (dB/100m) |
| 1 | 0.30 | 0.98 |
| 10 | 0.95 | 3.11 |
| 100 | 2.95 | 9.67 |
| 200 | 4.50 | 14.75 |
| 400 | 6.80 | 22.30 |
| 700 | 9.67 | 31.70 |
| 900 | 10.60 | 34.75 |
| 1000 | 11.47 | 37.61 |
Propriedades mecânicas e ambientais
Radius de inclinação do cabo:10 vezes o diâmetro do cabo
Intervalo de temperatura de funcionamento:-20°C a 60°C
Dimensões do cabo:0.193"±0.006"/4.90±0.15mm
Vista da secção transversal
Opções de embalagem
Oferecemos soluções de embalagem abrangentes, incluindo bobina, bobina de plástico, bobina de madeira, caixa de puxar, cartão colorido, paleta e muito mais.durabilidade, e aparência profissional.
Informações de encomenda
Marcação:HELLOSIGNAL RG59 BC 95% BC PVC CCTV CABLO COAXIAL 7100166 ×××M/FT
Embalagem:Comprimentos personalizados disponíveis em bobina, caixa de tração, bobina de plástico, bobina de madeira, palete
Prazo de entrega:Normalmente 25 dias após o recebimento do depósito
Marca:HELLOSIGNAL® ou OEM disponível
Variantes de produtos similares
| Modelo |
Tipo de condutor e DCR |
Proteção |
Cobertura de blindagem |
Tipo de casaco |
Capacidade |
Impedância |
| - Não, não.7100161 |
20AWG ((SOL) BC
33.4 Ω/km |
PE espumado |
BC-Braid 95% |
CM de PVC |
52 ± 3 pF/m |
75 ± 3Ω |
| - Não, não.7100162 |
20AWG ((SOL) BC
33.4 Ω/km |
PE espumado |
BC-Braid 95% |
CMR de PVC |
52 ± 3 pF/m |
75 ± 3Ω |
| - Não, não.7100163 |
20AWG ((SOL) BC
33.4 Ω/km |
PE espumado |
BC-Braid 95% |
PVC CMP |
52 ± 3 pF/m |
75 ± 3Ω |
| - Não, não.7100164 |
20AWG ((SOL) BC
33.4 Ω/km |
PE espumado |
CCA-Braid 95% |
CM de PVC |
52 ± 3 pF/m |
75 ± 3Ω |
| - Não, não.7100165 |
20AWG ((SOL) BC
33.4 Ω/km |
PE espumado |
CCA-Braid 95% |
CMR de PVC |
52 ± 3 pF/m |
75 ± 3Ω |
Aplicação:Especificamente concebido para longos períodos de circuito fechado, garantindo uma transmissão fiável do sinal de vídeo a longas distâncias.
