| Lugar de origem: | China |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificação: | ISO, UL, CE, RoHS |
| Número do modelo: | Cabo coaxial RG59 |
| Quantidade de ordem mínima: | 30 km |
| Detalhes da embalagem: | 305 m, 1000 pés, carretel de madeira, caixa |
| Tempo de entrega: | 25 dias úteis |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 3000KM / Mês |
| Condutor: | 20 AWG BC | Isolamento: | 恭喜, 站点创建成功 .container { width: 60%; margin: 10% auto 0; |
|---|---|---|---|
| Escudo: | Fio trançado de cobre nu 95% de cobertura | Jaqueta: | PVC CM |
| Cor: | Preto branco | Pacote: | 305 m, 1000 pés, carretel de madeira, caixa |

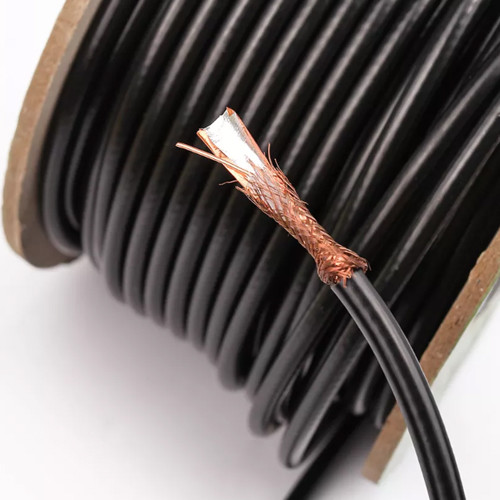

| RG59 BC 95% CCA PVC CM Cabo coaxial CCTV de 75 Ohm Nº 7100164 |
|||||||
| Tipo semelhante: | |||||||
| Catálogo Não. |
Tipo de condição &Nom.DCR |
blindagem | Blindagem& %Cobertura |
Tipo de Jaqueta | Nom.Capacitância | Nom.Imp.Ω | |
| RG59 BC 95% BC PVC CM Nº 7100161 |
20AWG(SOL)BC 33,4Ω/km |
espumado EDUCAÇAO FISICA |
BC-Trançado 95% | PVC CM | 52±3pF/m | 75±3Ω | |
| RG59 BC 95% BC PVC CMR Nº 7100162 |
20AWG(SOL)BC 33,4Ω/km |
espumado EDUCAÇAO FISICA |
BC-Trançado 95% | PVC CMR | 52±3pF/m | 75±3Ω | |
| RG59 BC 95% BC PVC CMP Nº 7100163 |
20AWG(SOL)BC 33,4Ω/km |
espumado EDUCAÇAO FISICA |
BC-Trançado 95% | PVC CMP | 52±3pF/m | 75±3Ω | |
| RG59 BC 95% CCA PVC CM Nº 7100164 |
20AWG(SOL)BC 33,4Ω/km |
espumado EDUCAÇAO FISICA |
CCA-Trançado 95% | PVC CM | 52±3pF/m | 75±3Ω | |
| RG59 BC 95% CCA PVC CMR Nº 7100165 |
20AWG(SOL)BC 33,4Ω/km |
espumado EDUCAÇAO FISICA |
CCA-Trançado 95% | PVC CMR | 52±3pF/m | 75±3Ω | |
| Parâmetros de construção: | |||||||
| Condutor interno | 0,032"/0,81 mm/20 AWG BC | ||||||
| Dielétrico | PE espumado de 0,144"/3,66 mm | ||||||
| Escudo | Fio trançado CCA de 0,12 mm com cobertura de 95% | ||||||
| Jaqueta | 0,238"±0,006"/6,05±0,15mm PVC CM | ||||||
| Espessura da Jaqueta | 0,032"/0,81 mm | ||||||
| Inscrição | Para uso em comprimentos de execução de CCTV mais longos | ||||||
| Características elétricas: | |||||||
| Resistência do Condutor Interno | O máx.aos 20℃deve ser < 21,2 Ω/km (6,96 Ω/kft) | ||||||
| Capacitância | 52 ±3 pF/m 15,8 ±1 pF/pé | ||||||
| Impedância | 75 ± 3 Ω | ||||||
| Perda de retorno | entre 5 e 1000MHz: > 22dB | ||||||
| Velocidade de Propagação | 0,85 | ||||||
| Teste de Sparker (VAC) | 4 | ||||||
| Propriedades Mecânicas e Ambientais | |||||||
| Raio de curvatura do cabo | 10 vezes o diâmetro do cabo | ||||||
| Faixa de temperatura operacional | -20℃a 60℃ | ||||||
| Dimensões do cabo | 0,238"±0,006"/6,05±0,15mm PVC CM | ||||||
| Corte transversal | |||||||
 |
|||||||
| Atenuação (20 ℃): | |||||||
| Frequência (MHZ) | Atenuação máxima (dB/100 pés) | Atenuação máxima (dB/100m) | |||||
| 5 | 0,86 | 2.82 | |||||
| 55 | 2.05 | 6.73 | |||||
| 83 | 2.45 | 8.04 | |||||
| 187 | 3,60 | 11.81 | |||||
| 211 | 3,80 | 12h47 | |||||
| 250 | 4.10 | 13h45 | |||||
| 300 | 4,45 | 14.60 | |||||
| 350 | 4,80 | 15.75 | |||||
| 400 | 5.10 | 16.73 | |||||
| 450 | 5.40 | 17.72 | |||||
| 500 | 5,70 | 18h70 | |||||
| 550 | 5,95 | 19.52 | |||||
| 600 | 6.20 | 20.34 | |||||
| 750 | 6,97 | 22.87 | |||||
| 865 | 7.52 | 24.67 | |||||
| 1000 | 8.12 | 26,64 | |||||
| Informações do pedido: | |||||||
| marcação | HELLOSIGNAL RG59 BC 95% CCA PVC CM CABO COAXIAL CCTV 7100164 ×××M/FT |
||||||
| Pacote | Comprimento consultado no carretel, caixa de puxar, carretel de plástico, carretel de madeira, palete… | ||||||
| Tempo de entrega | Normalmente 25 dias após o recebimento do depósito. | ||||||
| Marca | HELLOSIGNAL®OR OEM | ||||||
| Tipo semelhante: | |||||||
| Catálogo Não. |
Tipo de condição &Nom.DCR |
blindagem | Blindagem& %Cobertura |
Tipo de Jaqueta | Nom.Capacitância | Nom.Imp.Ω | |
| RG59 BC 95% BC PVC CM Nº 7100161 |
20AWG(SOL)BC 33,4Ω/km |
espumado EDUCAÇAO FISICA |
BC-Trançado 95% | PVC CM | 52±3pF/m | 75±3Ω | |
| RG59 BC 95% BC PVC CMR Nº 7100162 |
20AWG(SOL)BC 33,4Ω/km |
espumado EDUCAÇAO FISICA |
BC-Trançado 95% | PVC CMR | 52±3pF/m | 75±3Ω | |
| RG59 BC 95% BC PVC CMP Nº 7100163 |
20AWG(SOL)BC 33,4Ω/km |
espumado EDUCAÇAO FISICA |
BC-Trançado 95% | PVC CMP | 52±3pF/m | 75±3Ω | |
| RG59 BC 95% CCA PVC CM Nº 7100164 |
20AWG(SOL)BC 33,4Ω/km |
espumado EDUCAÇAO FISICA |
CCA-Trançado 95% | PVC CM | 52±3pF/m | 75±3Ω | |
| RG59 BC 95% CCA PVC CMR Nº 7100165 |
20AWG(SOL)BC 33,4Ω/km |
espumado EDUCAÇAO FISICA |
CCA-Trançado 95% | PVC CMR | 52±3pF/m | 75±3Ω | |
