| Lugar de origem: | China |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificação: | ISO, UL, CE, RoHS |
| Número do modelo: | Cabo coaxial RG59 |
| Quantidade de ordem mínima: | 30 km |
| Detalhes da embalagem: | 305 m, 1000 pés, carretel de madeira, caixa |
| Tempo de entrega: | 25 dias úteis |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 3000KM / Mês |
| Condutor: | 7×33 AWG BC | Isolamento: | PE sólido |
|---|---|---|---|
| escudo: | Fio trançado de cobre nu 95% de cobertura | Jaqueta: | PVC CM |
| Cor: | Preto branco | Pacote: | 305 m, 1000 pés, carretel de madeira, caixa |
| Realçar: | Cabo coaxial 7×33 AWG BC Rg59,PVC CM Cabo de comunicação CCTV |
||

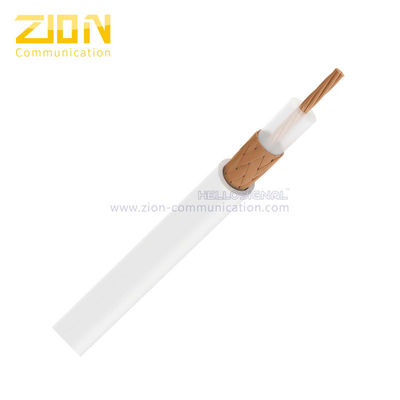

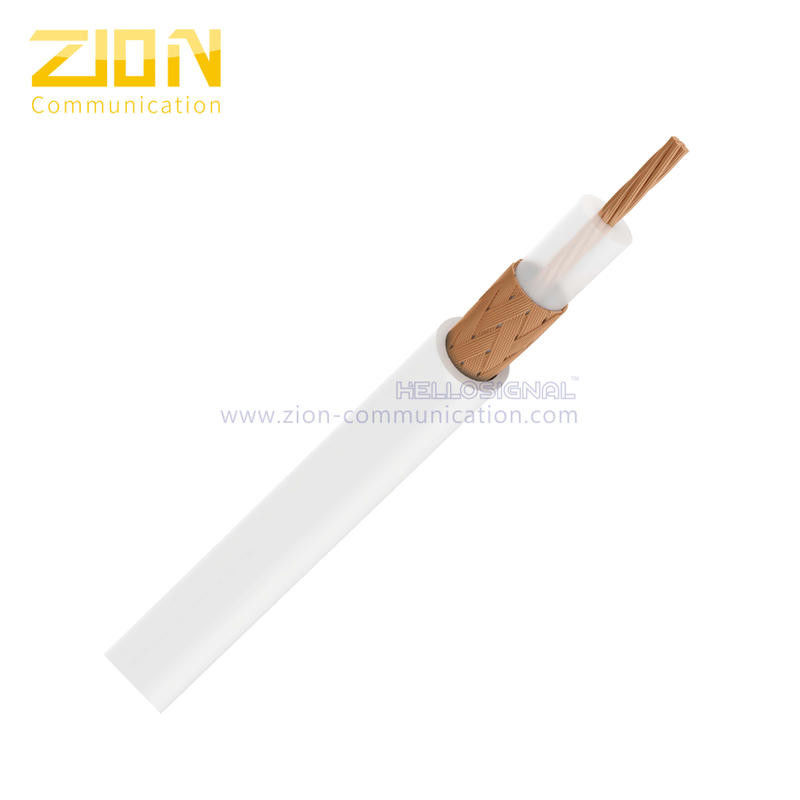

| RG59 Micro 95% CCA PVC Cabo coaxial CCTV de 75 Ohm Nº 7100171 |
|||||||
| Tipo semelhante: | |||||||
| Tipo de condição &Nom.DCR |
Dielétrico | Blindagem& %Cobertura |
Tipo de Jaqueta | Nom.Capacitância | Nom.Imp.Ω | ||
| RG59 B/U BC 95% BC PVC Nº 7100167 |
23AWG /0,58 mm BC 65,26 Ω/km |
solo EDUCAÇAO FISICA |
BC-Trançado 95% | PVC | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95% CCA PVC Nº 7100168 |
23AWG /0,58 mm BC 65,26 Ω/km |
solo EDUCAÇAO FISICA |
CCA-Trançado 95% | PVC | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95% BC EDUCAÇAO FISICA Nº 7100169 |
23AWG /0,58 mm BC 65,26 Ω/km |
solo EDUCAÇAO FISICA |
BC-Trançado 95% | EDUCAÇAO FISICA | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95% CCA EDUCAÇAO FISICA Nº 7100170 |
23AWG /0,58 mm BC 65,26 Ω/km |
solo EDUCAÇAO FISICA |
CCA-Trançado 95% | EDUCAÇAO FISICA | 52±2 pF/m | 75±3Ω | |
| RG59 ST BC 95% CCA PVC Nº 7100172 |
22 AWG/0,64 mm (SOL)BC 54 Ω/km |
solo EDUCAÇAO FISICA |
CCA-Trançado 95% | PVC | 67±2 pF/m | 75±3Ω | |
| RG59 ST BC 85% CCA PVC Nº 7100173 |
22 AWG/0,64 mm (SOL)BC 54 Ω/km |
solo EDUCAÇAO FISICA |
CCA-Trançado85% | PVC | 67±2 pF/m | 75±3Ω | |
| RG59 Reino Unido BC 47% AL PVC Nº 7100174 |
22AWG/0,70mm (SOL)BC 45 Ω/km |
espumado EDUCAÇAO FISICA |
Al-Braid 47% | PVC | 52±1 pF/m | 75±3Ω | |
| Parâmetros de construção: | |||||||
| Condutor interno | 7×0,007"/7×0,18mm/7×33 AWG BC | ||||||
| Dielétrico | 0,087"/2,2±0,05mm PE Sólido | ||||||
| Escudo | Alumínio revestido de cobre 0,12 mm/34AWG (95%) | ||||||
| Jaqueta | 0,160"/4,05±0,1mm PVC | ||||||
| Inscrição | Para uso em comprimentos de execução de CCTV mais longos | ||||||
| Características elétricas: | |||||||
| Resistência do Condutor Interno | 20,74 Ohms/KM a 20℃ | ||||||
| Capacitância | 52±2 pF/m | ||||||
| Impedância | 75 ± 3 Ω | ||||||
| Perda de retorno | entre 5 e 1000MHz: > 22dB | ||||||
| Velocidade de Propagação | 0,66 | ||||||
| Teste de Sparker (VAC) | 3 | ||||||
| Propriedades Mecânicas e Ambientais | |||||||
| Raio de curvatura do cabo | 10 vezes o diâmetro do cabo | ||||||
| Faixa de temperatura operacional | -20℃a 60℃ | ||||||
| Dimensões do cabo | 0,238"±0,006"/6,05±0,15mm PE | ||||||
| Corte transversal | |||||||
 |
|||||||
| Atenuação (20 ℃): | |||||||
| Frequência (MHZ) | Atenuação máxima (dB/100 pés) | Atenuação máxima (dB/100m) | |||||
| 5 | 1.43 | 4.30 | |||||
| 50 | 5.08 | 15.23 | |||||
| 100 | 7.26 | 21.77 | |||||
| 200 | 10.44 | 31.33 | |||||
| 550 | 18.04 | 54.12 | |||||
| 750 | 20.14 | 60,43 | |||||
| 865 | 22.37 | 67.11 | |||||
| 1000 | 25,90 | 77,69 | |||||
| Informações do pedido: | |||||||
| marcação | HELLOSIGNAL RG59 Micro 95% CCA PVC CABO COAXIAL CFTV 7100171 ×××M/FT |
||||||
| Pacote | Comprimento consultado no carretel, caixa de puxar, carretel de plástico, carretel de madeira, palete… | ||||||
| Tempo de entrega | Normalmente 25 dias após o recebimento do depósito. | ||||||
| Marca | HELLOSIGNAL®OR OEM | ||||||
| Tipo semelhante: | |||||||
| Tipo de condição &Nom.DCR |
Dielétrico | Blindagem& %Cobertura |
Tipo de Jaqueta | Nom.Capacitância | Nom.Imp.Ω | ||
| RG59 B/U BC 95% BC PVC Nº 7100167 |
23AWG /0,58 mm BC 65,26 Ω/km |
solo EDUCAÇAO FISICA |
BC-Trançado 95% | PVC | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95% CCA PVC Nº 7100168 |
23AWG /0,58 mm BC 65,26 Ω/km |
solo EDUCAÇAO FISICA |
CCA-Trançado 95% | PVC | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95% BC EDUCAÇAO FISICA Nº 7100169 |
23AWG /0,58 mm BC 65,26 Ω/km |
solo EDUCAÇAO FISICA |
BC-Trançado 95% | EDUCAÇAO FISICA | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95% CCA EDUCAÇAO FISICA Nº 7100170 |
23AWG /0,58 mm BC 65,26 Ω/km |
solo EDUCAÇAO FISICA |
CCA-Trançado 95% | EDUCAÇAO FISICA | 52±2 pF/m | 75±3Ω | |
| RG59 ST BC 95% CCA PVC Nº 7100172 |
22 AWG/0,64 mm (SOL)BC 54 Ω/km |
solo EDUCAÇAO FISICA |
CCA-Trançado 95% | PVC | 67±2 pF/m | 75±3Ω | |
| RG59 ST BC 85% CCA PVC Nº 7100173 |
22 AWG/0,64 mm (SOL)BC 54 Ω/km |
solo EDUCAÇAO FISICA |
CCA-Trançado85% | PVC | 67±2 pF/m | 75±3Ω | |
| RG59 Reino Unido BC 47% AL PVC Nº 7100174 |
22AWG/0,70mm (SOL)BC 45 Ω/km |
espumado EDUCAÇAO FISICA |
Al-Braid 47% | PVC | 52±1 pF/m | 75±3Ω | |
