| Lugar de origem: | China |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificação: | ISO, UL, CE, RoHS |
| Número do modelo: | Cabo coaxial RG59 |
| Quantidade de ordem mínima: | 30 km |
| Detalhes da embalagem: | 305 m, 1000 pés, carretel de madeira, caixa |
| Tempo de entrega: | 25 dias úteis |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 3000KM / Mês |
| Condutor: | 22 AWG BC | Isolamento: | PE sólido |
|---|---|---|---|
| Escudo: | Fio trançado de cobre nu 95% de cobertura | Jaqueta: | PVC CM |
| Cor: | Preto branco | Pacote: | 305 m, 1000 pés, carretel de madeira, caixa |

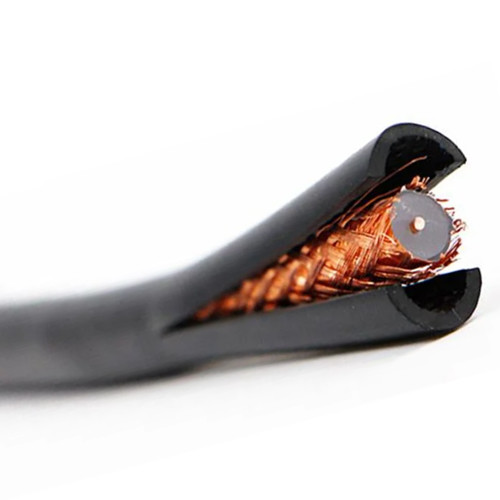

| RG59 ST BC 95% CCA PVC Cabo coaxial CCTV de 75 Ohm Nº 7100172 |
||||||||
| Parâmetros de construção: | ||||||||
| Condutor interno | 0,025"/0,64 mm/22 AWG BC | |||||||
| Dielétrico | 0,148"/3,7±0,05mm PE sólido | |||||||
| Escudo | Alumínio revestido de cobre 0,12 mm/34AWG (95%) | |||||||
| Jaqueta | 0,230"/6,00±0,1mm PVC | |||||||
| Inscrição | Para uso em comprimentos de execução de CCTV mais longos | |||||||
| Características elétricas: | ||||||||
| Resistência do Condutor Interno | 54 Ohms/KM a 20℃ | |||||||
| Capacitância | 67±2 pF/m | |||||||
| Impedância | 75 ± 3 Ω | |||||||
| Perda de retorno | entre 5 e 1000MHz: > 22dB | |||||||
| Velocidade de Propagação | 0,66 | |||||||
| Teste de Sparker (VAC) | 3 | |||||||
| Propriedades Mecânicas e Ambientais | ||||||||
| Raio de curvatura do cabo | 10 vezes o diâmetro do cabo | |||||||
| Faixa de temperatura operacional | -20℃a 60℃ | |||||||
| Dimensões do cabo | 0,230"/6,00±0,1mm PVC | |||||||
| Corte transversal | ||||||||
 |
||||||||
| Atenuação(20℃): | ||||||||
| Frequência (MHZ) | Atenuação máxima (dB/100 pés) | Atenuação máxima (dB/100m) | ||||||
| 5 | 0,87 | 2,70 | ||||||
| 50 | 2,90 | 9h00 | ||||||
| 100 | 4.15 | 12.87 | ||||||
| 200 | 5,98 | 18.54 | ||||||
| 550 | 10.32 | 31,98 | ||||||
| 750 | 12h20 | 37,81 | ||||||
| 865 | 13.27 | 41.15 | ||||||
| 1000 | 14h40 | 44,65 | ||||||
| Informações do pedido: | ||||||||
| marcação | HELLOSIGNAL RG59 ST BC 95% CCA PVC CABO COAXIAL CFTV 7100172 ×××M/FT |
|||||||
| Pacote | Comprimento consultado no carretel, caixa de puxar, carretel de plástico, carretel de madeira, palete… | |||||||
| Tempo de entrega | Normalmente 25 dias após o recebimento do depósito. | |||||||
| Marca | OLÁ SINAL®OU OEM | |||||||
| Tipo semelhante: | ||||||||
| Tipo de condição &Nom.DCR |
Dielétrico | Blindagem& %Cobertura |
Tipo de Jaqueta | Nom.Capacitância | Nom.Imp.Ω | |||
| RG59 B/U BC 95% BC PVC Nº 7100167 |
23AWG/0,58 mm BC 65,26 Ω/km |
solo EDUCAÇAO FISICA |
BC-Trançado 95% | PVC | 67±2 pF/m | 75±3Ω | ||
| RG59 B/U BC 95% CCA PVC Nº 7100168 |
23AWG/0,58 mm BC 65,26 Ω/km |
solo EDUCAÇAO FISICA |
CCA-Trançado 95% | PVC | 67±2 pF/m | 75±3Ω | ||
| RG59 B/U BC 95% BC EDUCAÇAO FISICA Nº 7100169 |
23AWG/0,58 mm BC 65,26 Ω/km |
solo EDUCAÇAO FISICA |
BC-Trançado 95% | EDUCAÇAO FISICA | 67±2 pF/m | 75±3Ω | ||
| RG59 B/U BC 95% CCA EDUCAÇAO FISICA Nº 7100170 |
23AWG/0,58 mm BC 65,26 Ω/km |
solo EDUCAÇAO FISICA |
CCA-Trançado 95% | EDUCAÇAO FISICA | 52±2 pF/m | 75±3Ω | ||
| RG59 Micro 95% CCA PVC Nº 7100171 |
7 × 0,18 mm (STR) BC 20,74 Ω/km |
solo EDUCAÇAO FISICA |
CCA-Trançado 95% | PVC | 67±2 pF/m | 75±3Ω | ||
| RG59 ST BC 85% CCA PVC Nº 7100173 |
22 AWG/0,64 mm (SOL)BC 54 Ω/km |
solo EDUCAÇAO FISICA |
CCA-Trançado85% | PVC | 67±2 pF/m | 75±3Ω | ||
| RG59 Reino Unido BC 47% AL PVC Nº 7100174 |
22AWG/0,70mm (SOL)BC 45 Ω/km |
espumado EDUCAÇAO FISICA |
Al-Braid 47% | PVC | 52±1 pF/m | 75±3Ω | ||
