75 Ohm RG59 CCTV cabo coaxial com 22 AWG BC condutor 47% Alumínio Shield e PVC CM Jacket

Informação Básica

Lugar de origem:	China
Marca:	Zion communication OR OEM
Certificação:	ISO, UL, CE, RoHS
Número do modelo:	Cabo coaxial RG59

Quantidade de ordem mínima:	30 km
Detalhes da embalagem:	305 m, 1000 pés, carretel de madeira, caixa
Tempo de entrega:	25 dias úteis
Termos de pagamento:	T/T,L/C
Habilidade da fonte:	3000KM / Mês

Melhor preço contacto

Informação detalhada

Condutor:	22 AWG BC	Isolamento:	PE Sólido
Escudo:	Cobertura de cobre desencapada do fio 95% da trança	Jaqueta:	PVC CM
Cor:	Preto, Branco	Pacote:	305M, 1000FT, carretel de madeira, caixa
Destacar:	75 Ohm Rg59 Cabo Cctv , Cctv Cabo Siamês RG59 , Cabo Coaxial Padrão RG59 do Reino Unido

Descrição de produto

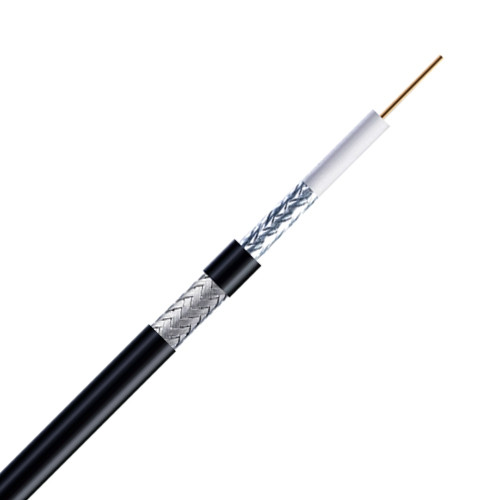

Cabo Coaxial Padrão UK BC 47% AL PVC 75 Ohm RG59 para CFTV

Cabo Coaxial RG59 UK BC 47% AL PVC 75 Ohm CFTV

Nº do produto: 7100174

Parâmetros de Construção

Condutor Interno	0.028"/0.7mm/22 AWG BC
Dielétrico	0.106"/2.70±0.05mm Polietileno Expandido
Blindagem	0.005"/0.12mm Alumínio (47%)
Jaqueta	0.230"/6.00±0.1mm PVC
Aplicação	Para uso em comprimentos maiores de CFTV

Características Elétricas

Resistência do Condutor Interno: 54 Ohms/KM a 20℃
Capacitância: 52±1 pF/m (17±0.35 pF/ft)
Impedância: 75 ± 3 Ω
Perda de Retorno: entre 5 e 1000MHz: > 22dB
Velocidade de Propagação: 0.66
Teste de Centelha (VAC): 3

Propriedades Mecânicas e Ambientais

Raio de Curvatura do Cabo: 10 vezes o diâmetro do cabo
Faixa de Temperatura de Operação: -20℃ a 60℃
Dimensões do Cabo: 0.230"/6.00±0.1mm PVC

Seção Transversal

Características de Atenuação (20℃)

Frequência (MHz)	Atenuação Máxima (dB/100 pés)	Atenuação Máxima (dB/100m)
5	0.82	2.50
10	0.92	2.80
50	2.13	6.50
100	2.92	8.90
200	4.20	12.80
400	6.07	18.50
700	7.51	22.90
900	8.79	26.80
1000	9.25	28.20

Informações de Pedido

Marcação: HELLOSIGNAL RG59 UK BC 47% AL PVC CABO COAXIAL CFTV 7100174 ×××M/FT
Embalagem: Comprimento solicitado em carretel, caixa de tração, carretel de plástico, carretel de madeira, palete
Tempo de Entrega: Normalmente 25 dias após o recebimento do depósito
Marca: HELLOSIGNAL® ou OEM

Tipos de Cabos Semelhantes

Nº do Modelo	Tipo de Condutor e DCR	Dielétrico	Blindagem e Cobertura	Tipo de Jaqueta	Capacitância	Impedância
7100167	23AWG/0.58mm BC 65.26 Ω/km	PE Sólido	BC-Trança 95%	PVC	67±2 pF/m	75±3Ω
7100168	23AWG/0.58mm BC 65.26 Ω/km	PE Sólido	CCA-Trança 95%	PVC	67±2 pF/m	75±3Ω
7100169	23AWG/0.58mm BC 65.26 Ω/km	PE Sólido	BC-Trança 95%	PE	67±2 pF/m	75±3Ω
7100170	23AWG/0.58mm BC 65.26 Ω/km	PE Sólido	CCA-Trança 95%	PE	52±2 pF/m	75±3Ω
7100171	7×0.18mm (STR)BC 20.74 Ω/km	PE Sólido	CCA-Trança 95%	PVC	67±2 pF/m	75±3Ω
7100172	22AWG/0.64mm (SOL)BC 54 Ω/km	PE Sólido	CCA-Trança 95%	PVC	67±2 pF/m	75±3Ω
7100173	22AWG/0.64mm (SOL)BC 54 Ω/km	PE Sólido	CCA-Trança 85%	PVC	67±2 pF/m	75±3Ω
