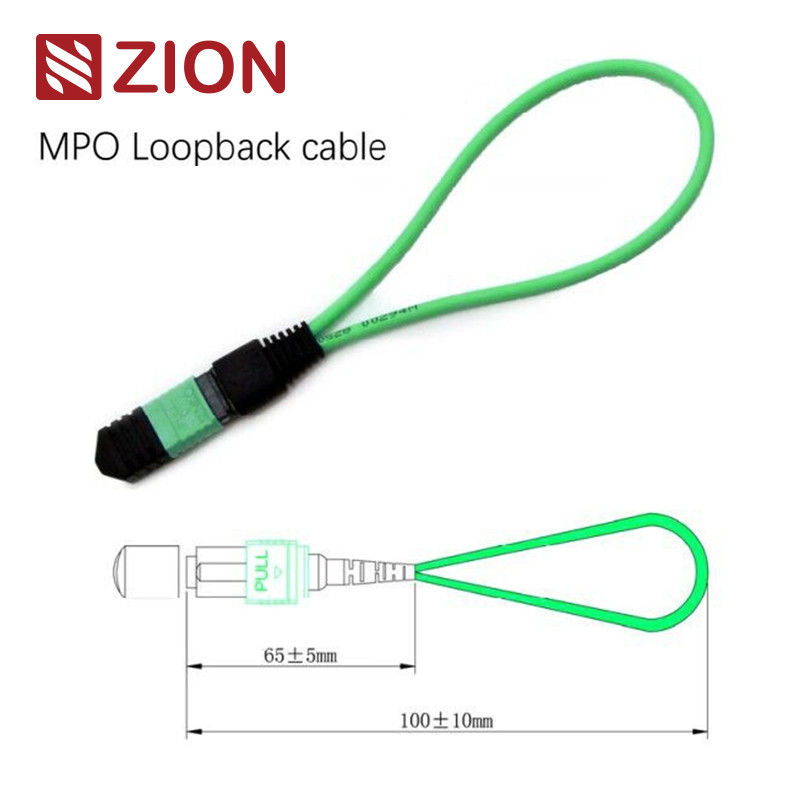

24 Fibras MPO Módulo de loopback de fibra óptica de modo único para teste de rede 40/100G

O loopback MPO contém linhas de salto de anel traseiro MPO na configuração LOOPBACK, conectando ambas as extremidades da fibra em um conector MPO para criar um caminho de luz completo dentro do mesmo conector. Isso permite o teste da capacidade de lançamento do dispositivo e da sensibilidade de recebimento, particularmente em comunicações de rede 40/100G. Ao retornar sinais, ajuda a localizar vários problemas potenciais e facilita o teste e a avaliação eficazes de componentes ou interfaces individuais em redes de fibra.

Disponíveis em múltiplas configurações, esses módulos de loopback acomodam conectores MPO de 8, 12 e 24 núcleos com várias configurações de fibra para se adaptar aos diferentes requisitos de portas de teste.

• Módulo de Loopback de Fibra MPO de 8F: Verifica e testa transceptores com interface MPO - dispositivos 40GBASE-SR4/CSR4 QSFP+
• Módulo de Loopback de Fibra MPO de 12F: Verifica e testa transceptores com interface MPO - dispositivos 40GBASE-SR4 QSFP+ ou 100GBASE-SR4
• Módulo de Loopback de Fibra MPO de 24F: Verifica e testa transceptores com interface MPO - dispositivos 100GBASE-SR10 CXP/CFP

Os módulos de loopback MPO fornecem um sinal em loop para testar as funções de transmissão e recebimento. Eles são amplamente utilizados em ambientes de teste, especialmente em redes de óptica paralela 40G e 100G. Os loopbacks são projetados para conectar as posições de Transceptores (TX) e Receptores (RX) das interfaces de transceptor MPO. Os loopbacks MPO facilitam e aceleram o teste IL de segmentos de rede óptica, conectando-os a troncos MPO e cabos de conexão.

A OMC oferece uma linha abrangente de conjuntos de loopback de fibra óptica MPO para burn-in e teste de componentes e sistemas de rede MPO. Esses conjuntos testam efetivamente a capacidade do transmissor e a sensibilidade do receptor do equipamento de rede, atendendo aos requisitos de telecomunicações e datacom. Eles são embalados em uma caixa compacta para máxima densidade nessas aplicações.

• Atende ao padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) cabeamento estruturado compatível com TIA-568-C
• Compatível com 10G Fiber Channel
• Compatível com 40G e 100G IEEE 802.3

Um teste de loopback envia um sinal de um dispositivo de comunicação e o retorna ao mesmo dispositivo para verificar a funcionalidade adequada ou solucionar problemas de nós de rede defeituosos. Os loopbacks ópticos verificam a confiabilidade operacional dos dispositivos roteando o sinal emitido da extremidade de transmissão (Tx) de um componente ativo de volta para a extremidade de recebimento (Rx) do mesmo componente usando cabos ou módulos de loopback de fibra óptica.

O teste de loopback de fibra óptica é comumente empregado para verificar transceptores de fibra óptica. Como os transceptores possuem portas separadas para receber e transmitir sinais de luz, testar essas portas é essencial para a manutenção. O processo de teste roteia o sinal do laser da porta do transmissor de volta para a porta do receptor e, em seguida, compara os padrões transmitidos e recebidos para garantir que sejam idênticos e sem erros.

• Colocado com transceptores de interface 40G ou 100G MPO/MPO
• Usado para testar a capacidade de transmissão e a sensibilidade do receptor de equipamentos de rede de fibra óptica

Ao selecionar um loopback para um transceptor específico, considere o tipo de conector, o tipo de polimento e o tipo de cabo. O guia de seleção para módulos de transceptor comumente usados é resumido abaixo.

Esses cabos de fibra óptica apresentam embalagens fáceis de manusear, bem protegidas, rotuladas e marcadas pela OMC como padrão. Os tamanhos de caixa disponíveis incluem 34×22×15 cm, 44×34×24 cm e 54×39×34 cm. A seleção da caixa depende da quantidade do pedido. Opções de embalagem personalizadas disponíveis.

• Cor do cabo, texto de impressão, material da capa do cabo, personalização da cor do conector
• Etiqueta OEM, anel de identificação, etiquetas de cabo, caixas, marcas de envio
• Diferentes níveis de qualidade disponíveis
