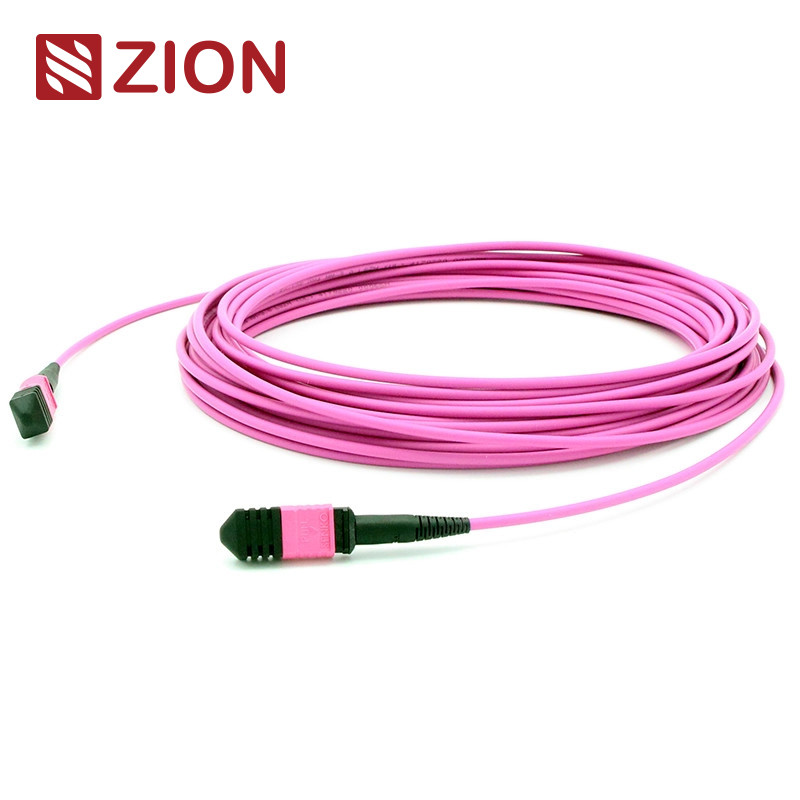

12 Fibras MPO Feminino Para MPO Feminino OM4 3.0mm LSZH MPO Cordão de Parche
Cabos MPO de alta densidade com fibras multimodo OM4 com conectores MPO em ambas as extremidades, projetados para conexões confiáveis de alto desempenho em aplicações de data center e fibra óptica.
Informações sobre o produto
Código Zion ZCM1128HMA1X
Resumo
O conector MPO (Multi-Fiber Push On) é um conector de fibra multi-núcleo de alta densidade comumente usado em data centers, construção de conexões de fibra,e ligações de equipamento óptico interno para dispositivos como transceptores ópticos (40G)Este cabo de parche suporta até 10G/40G/100G taxas de dados e é ideal para implantação rápida em ambientes de alta densidade.
Normas e conformidade
- Normas: IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, TIA-568-C e JIS C5982
- Aplicações: IEEE 802.3 (40G, 100G) e 10G Fiber Channel compatível
Características fundamentais
- Baixa perda de inserção, alta perda de retorno para conexões confiáveis
- Conectividade multifibra em conjuntos de fibras 4, 8, 12 e 24
- Desenho robusto que suporta ambos os tipos de cabo redondo e oval
- Projeto flexível para eliminação em massa e fácil substituição
- Casas Aqua codificadas por cores para fibras multimodo OM4
Desempenho óptico
- Perda de inserção (MPO): padrão ≤0,6 dB (máximo), ≤0,5 dB (típico); superbaixo ≤0,35 dB (máximo), ≤0,2 dB (típico)
- Perda de retorno: ≥ 25 dB para os conectores MPO
- Durabilidade: ≤ 0,3 dB de alteração após 200 acasalamentos
- Temperatura de funcionamento: -40°C a +85°C
Aplicações
- Centros de dados: soluções de cablagem de alta densidade
- Fibra para o edifício: ligações de backbone eficientes
- Equipamentos internos de fibra: cassetes de interconexão, painéis de remendos e ventiladores resistentes
Especificações do produto
Carregar Pull Tab Para Senko MPO
Desenho do cabo de fibra MPO-MPO 12F
Especificações de tolerância de comprimento
| Comprimento total (L) em metros | Tolerância de comprimento em cm |
|---|
| 0 < L < 1 | +5/-0 |
| 1 < L < 10 | +10/-0 |
| 10 < L < 40 | +15/-0 |
| 40 < L | +0,5% x L/-0 |
Métodos de ligação por polaridade MPO
Polaridade Uma Conexão
Os cabos MPO de polaridade A usam um design de chave para cima, chave para baixo, onde a posição 1 de um conector corresponde à posição 1 de outro conector.Requer cabos duplex A-B numa extremidade e cabos duplex A-A na outra extremidade.
Conexão de polaridade B
Os cabos MTP de polaridade B usam um design de chave para cima, onde a posição 1 de um conector corresponde à posição 12 de outro conector.
Conexão Polaridade C
Os cabos MPO de polaridade C usam um design de chave para cima, chave para baixo com fibra interna cruzada, fazendo com que a posição 1 de um conector corresponda à posição 2 de outro conector.Requer cabos duplex A-B em ambas as extremidades.
Nota:O tipo de polaridade é especificado nas regras de nomeação - polaridade A, polaridade B ou polaridade C.
Produtos relacionados
| Imagem | Descrição do produto | Categoria |
|---|
| MPO Feminino Para MPO Feminino SM 3.0mm LSZH 12 Fibras MPO Cordão de Parche Métricos personalizados | MPO-MTP Patch Cord, MTP/MPO, componentes ópticos, rede óptica |
| MPO Mulher para MPO Mulher SM 3.0mm LSZH 24 Fibras MPO Cordão de Parche Métricos personalizados | MPO-MTP Patch Cord, MTP/MPO, componentes ópticos, rede óptica |
| MPO Feminino Para MPO Feminino OM3 3.0mm LSZH 12 Fibras MPO Cordão de Parche Métricos personalizados | MPO-MTP Patch Cord, MTP/MPO, componentes ópticos, rede óptica |
| MPO Feminino Para MPO Feminino OM3 3.0mm LSZH 24 Fibras MPO Cordão de Parche Métricos personalizados | MPO-MTP Patch Cord, MTP/MPO, componentes ópticos, rede óptica |
| MPO Feminino Para MPO Feminino OM4 3.0mm LSZH 12 Fibras MPO Cordão de Parche Métricos personalizados | MPO-MTP Patch Cord, MTP/MPO, componentes ópticos, rede óptica |
| MPO Feminino Para MPO Feminino OM4 3.0mm LSZH 24 Fibras MPO Cordão de Parche Métricos personalizados | MPO-MTP Patch Cord, MTP/MPO, componentes ópticos, rede óptica |
| MTP Feminino Para MTP Feminino SM 3.0mm LSZH 12 Fibras MTP Cordão de Parche Métricos personalizados | MPO-MTP Patch Cord, MTP/MPO, componentes ópticos, rede óptica |
| MTP Feminino Para MTP Feminino SM 3.0mm LSZH 24 Fibras MTP Cordão de Parche Métricos personalizados | MPO-MTP Patch Cord, MTP/MPO, componentes ópticos, rede óptica |
| MTP Feminino Para MTP Feminino OM3 3.0mm LSZH 12 Fibras MTP Cordão de Parche Métricos personalizados | MPO-MTP Patch Cord, MTP/MPO, componentes ópticos, rede óptica |
| MTP Feminino Para MTP Feminino OM3 3.0mm LSZH 24 Fibras MTP Cordão de Parche Métricos personalizados | MPO-MTP Patch Cord, MTP/MPO, componentes ópticos, rede óptica |
Embalagem
Este pacote de cabo de fibra óptica é bem protegido e rotulado pela OMC como padrão. Tamanhos de embalagem padrão: 34 × 22 × 15 cm; 44 × 34 × 24 cm; 54 × 39 × 34 cm. A seleção de embalagem depende da quantidade.Embalagem personalizada disponível.
Serviços OEM/ODM
- Cor do cabo, impressão e personalização do material da jaqueta
- Opções de cor do conector
- Rótulo OEM, anel de identificação, rótulos de cabo, design de caixa e marcas de envio
- Disponíveis diferentes níveis de qualidade
