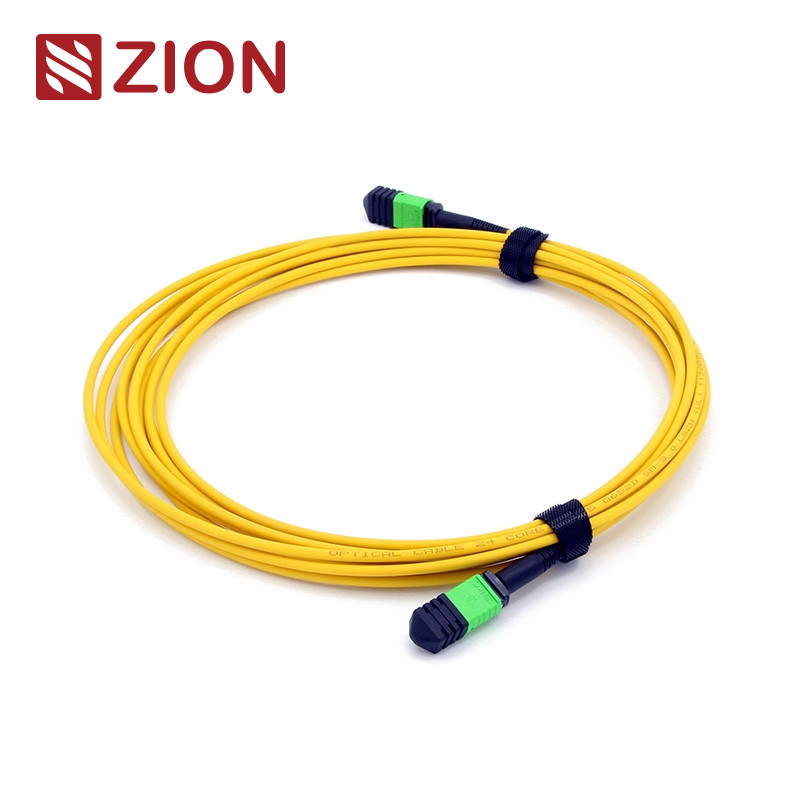

Cabo Patch MPO Fêmea para MPO Fêmea Monomodo 3.0mm LSZH MPO
O Cabo Patch de Fibra MPO-MPO 12F é uma solução de fibra óptica de alto desempenho e alta densidade projetada para ambientes modernos de data center. Este cabo patch oferece durabilidade excepcional, baixa perda de inserção e alta perda de retorno para transmissão de dados confiável e de alta velocidade.
Principais Características
- Tipo de Conector: MPO em ambas as extremidades, em conformidade com IEC 61754-7
- Contagem de Fibras: 12 fibras; também disponível em 24, 48, 72, 96 e 144 fibras
- Capa do Cabo: LSZH 3.0mm reforçado para segurança e conformidade ambiental
- Opções de Polimento:
- Monomodo (SM) APC: ≤0.35dB (Perda Super Baixa), ≥60dB perda de retorno
- Multimodo (MM) PC: perda de inserção ≤0.6dB, perda de retorno ≥35dB
- Durabilidade: Suporta até 200 acoplamentos com mínimas alterações de desempenho
- Temperatura de Operação: -40°C a +85°C para diversas condições ambientais
- Carcaças codificadas por cores para fácil identificação do tipo de fibra, polimento e grau do conector
Aplicações
- Data Centers: Ideal para cabeamento de backbone de alta densidade, suportando Ethernet de 10G, 40G e 100G (por exemplo, 40G QSFP+ SR4, 100G QSFP28 SR4)
- Fibra para o Prédio (FTTB): Para conectar redes ópticas dentro de edifícios
- Conectividade de Equipamentos Ópticos: Integra-se perfeitamente com transceptores, cassetes e painéis de conexão
Padrões e Conformidade
Atende aos padrões IEC 61754-7, IEC 61755 e Telcordia GR-1435-CORE. Compatível com sistemas de cabeamento estruturado TIA-568-C e suporta os requisitos IEEE 802.3 para Ethernet de 40G e 100G.
Por que escolher Cabos Patch MPO-MPO?
- Implantação simplificada com conectores de terminação em massa
- Econômico para instalações de alta densidade com escalabilidade
- Adaptabilidade rápida para alterações nos tipos de conectores por meio de cassetes modulares
Regras de Nomenclatura e Informações de Confirmação do Pedido
Guia de Puxar para Senko MPO
Desenho do Cabo Patch de Fibra MPO-MPO 12F
| Comprimento Total (L)(m) |
Tolerância de Comprimento (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Três Métodos de Conexão para Polaridade MTP/MPO
Conexão de Polaridade A
Os cabos MPO de polaridade A usam um design de chave para cima, chave para baixo. A posição 1 de um conector corresponde à posição 1 de outro conector sem inversão de polaridade. Ao usar cabos MTP de polaridade A, cabos patch duplex A-B são necessários em uma extremidade e cabos patch duplex A-A na outra extremidade para garantir a transmissão adequada do sinal.
Conexão de Polaridade B
Os cabos MTP de polaridade B usam um design de chave para cima, chave para cima. A posição 1 de um conector corresponde à posição 12 de outro conector. Este design inverte a polaridade, permitindo que a fibra 1 transmita para a fibra 12 (Rx1 para Tx1).
Conexão de Polaridade C
Os cabos MPO de polaridade C usam um design de chave para cima, chave para baixo com configuração interna de fibra cruzada. A posição 1 de um conector corresponde à posição 2 de outro conector, invertendo a polaridade para transmissão adequada do sinal.
Observação: O tipo de polaridade é especificado nas seguintes regras de nomenclatura: Polaridade A, Polaridade B, Polaridade C.
Produtos de Cabo Patch de Fibra MPO da Zion Communication
7236001: Cabo Patch de Fibra Óptica MPO Fêmea para MPO Fêmea SM 3.0mm LSZH 12 Fibras
Cabo patch MPO Fêmea de 12 fibras de alto desempenho para aplicações monomodo. Apresentando uma capa LSZH de 3,0 mm, este cabo patch é ideal para ambientes de data center de alta densidade e suporta conexões Ethernet de 10G, 40G e 100G.
7236002: Cabo Patch de Fibra Óptica MPO Fêmea para MPO Fêmea SM 3.0mm LSZH 24 Fibras
Este cabo patch MPO Fêmea de 24 fibras foi projetado para redes monomodo que exigem transmissão de dados de alta velocidade em um formato compacto.
7236003: Cabo Patch de Fibra Óptica MPO Fêmea para MPO Fêmea OM3 3.0mm LSZH 12 Fibras
Um cabo patch multimodo MPO Fêmea de 12 fibras projetado para redes OM3, garantindo desempenho ideal para Ethernet de 40G/100G.
7236004: Cabo Patch de Fibra Óptica MPO Fêmea para MPO Fêmea OM3 3.0mm LSZH 24 Fibras
Este cabo patch OM3 MPO Fêmea de 24 fibras oferece conectividade de alta densidade com desempenho confiável para redes multimodo.
7236005: Cabo Patch de Fibra Óptica MPO Fêmea para MPO Fêmea OM4 3.0mm LSZH 12 Fibras
Experimente conectividade de baixa perda e alta densidade com este cabo patch OM4 MPO Fêmea de 12 fibras projetado para data centers modernos.
7236006: Cabo Patch de Fibra Óptica MPO Fêmea para MPO Fêmea OM4 3.0mm LSZH 24 Fibras
Este cabo patch OM4 de 24 fibras foi projetado para aplicações multimodo de alta velocidade e alta densidade.
7236007: Cabo Patch de Fibra Óptica MTP Fêmea para MTP Fêmea SM 3.0mm LSZH 12 Fibras
Um cabo patch monomodo MTP Fêmea de 12 fibras com uma capa LSZH de 3,0 mm para conectividade escalável de alta velocidade.
7236008: Cabo Patch de Fibra Óptica MTP Fêmea para MTP Fêmea SM 3.0mm LSZH 24 Fibras
Este cabo patch MTP Fêmea de 24 fibras é ideal para aplicações monomodo que exigem conexões de alta densidade.
7236009: Cabo Patch de Fibra Óptica MTP Fêmea para MTP Fêmea OM3 3.0mm LSZH 12 Fibras
Um cabo patch OM3 MTP Fêmea de 12 fibras confiável projetado para aplicações multimodo com desempenho de baixa perda.
7236010: Cabo Patch de Fibra Óptica MTP Fêmea para MTP Fêmea OM3 3.0mm LSZH 24 Fibras
Este cabo patch OM3 MTP Fêmea de 24 fibras suporta aplicações multimodo de alta densidade para Ethernet de 40G e 100G.
7236011: Cabo Patch de Fibra Óptica MTP Fêmea para MTP Fêmea OM4 3.0mm LSZH 12 Fibras
Para redes multimodo ultrarrápidas, este cabo patch OM4 MTP Fêmea de 12 fibras oferece conectividade de alta densidade e baixa perda.
7236012: Cabo Patch de Fibra Óptica MTP Fêmea para MTP Fêmea OM4 3.0mm LSZH 24 Fibras
Um cabo patch OM4 MTP Fêmea de 24 fibras otimizado para aplicações multimodo em ambientes de alta densidade.
Embalagem
Este pacote de cabo de fibra óptica, fácil de manusear e bem protegido, é rotulado e marcado pela OMC como padrão. Tamanhos de caixa padrão: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. A seleção da caixa depende da quantidade do pedido. Embalagens personalizadas estão disponíveis.
Serviços OEM/ODM
- Cor do cabo, texto de impressão, material da capa do cabo, cor do conector
- Etiqueta OEM, anel de identificação, etiqueta do cabo, caixa, marcas de envio
- Diferentes níveis de qualidade disponíveis
