8 módulo/cabo do loopback da fibra ótica das fibras MPO OM3
Informações do produto Sião
Código de Sião:ZCM1116HXA1

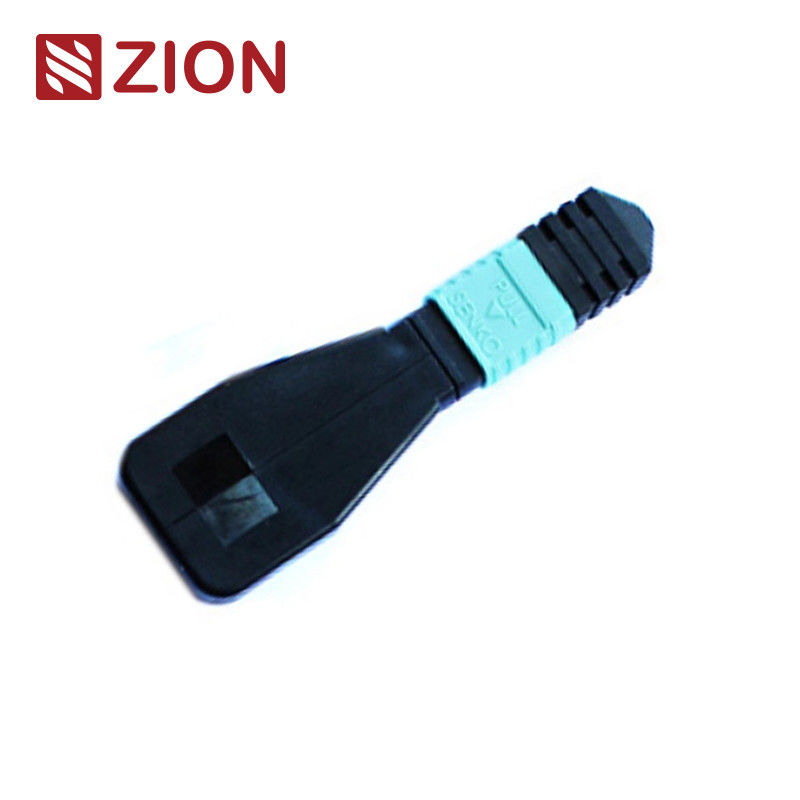

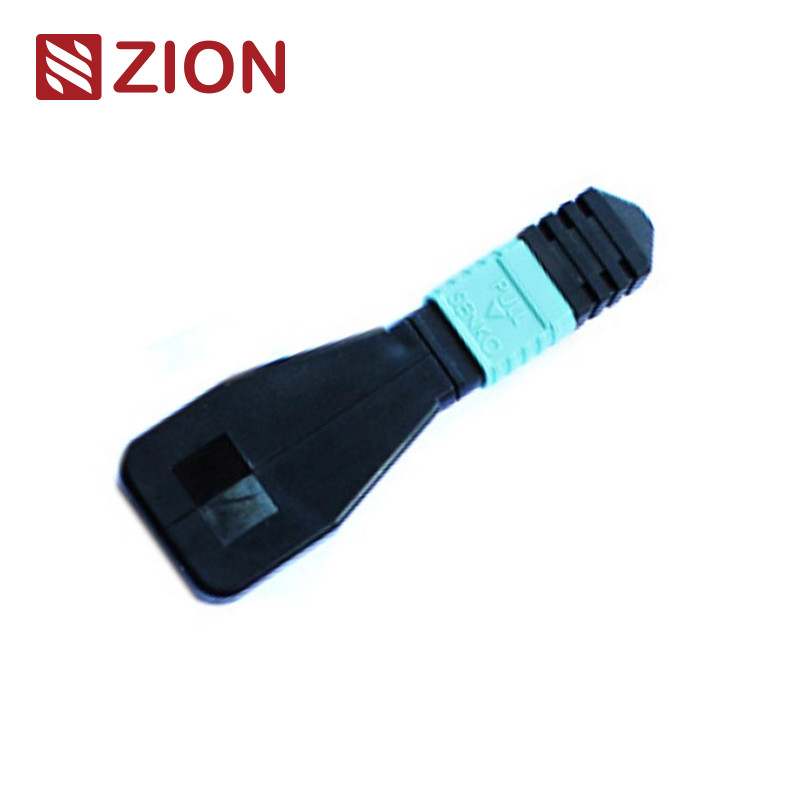

Descrição de Sião:Módulo/cabo de loopback de fibra óptica 8F MPO OM3
O loopback MPO contém linhas de salto de anel traseiro MPO na configuração LOOPBACK, com ambas as extremidades da fibra terminadas em um conector MPO para criar um caminho de luz completo dentro do mesmo conector. Isso permite testar a capacidade de lançamento do dispositivo e a sensibilidade de recepção, especialmente em comunicações de rede 40/100G. Ao retornar sinais, vários fenômenos potenciais podem ser identificados, permitindo testes e avaliações eficazes de componentes ou interfaces individuais em redes de fibra óptica.
Os loopbacks de fibra óptica estão disponíveis em várias configurações, acomodando conectores MPO de 8, 12 e 24 núcleos com várias configurações de fibra para se adaptar a diferentes requisitos de porta de teste. O Módulo Loopback de Fibra MPO 8F verifica e testa transceptores com interfaces MPO, especificamente dispositivos 40GBASE-SR4/CSR4 QSFP+.
Os módulos MPO Loopback fornecem sinais em loop para testar funções de transmissão e recepção. Eles são amplamente utilizados em ambientes de teste, especialmente em redes ópticas paralelas 40G e 100G. Os loopbacks são projetados para vincular as posições do transceptor (TX) e do receptor (RX) das interfaces do transceptor MPO. Os loopbacks MPO facilitam e aceleram os testes de perda de inserção (IL) de segmentos de rede óptica quando conectados a troncos MPO e cabos de patch.
Padrões Industriais de Conectores
Referência monomodo MPO:CEI 61754-7
Detalhes do alojamento monomodo MPO:SM APC: Conectores verdes + bota preta (Perda padrão MPO)
SM APC: Conectores amarelos + bota preta (MPO de super baixa perda)
Referência multimodo MPO:CEI 61754-7
Detalhes da caixa multimodo MPO:PC OM1 e OM2: Conectores bege + bota preta (Perda padrão MPO)
PC OM3 e OM4: conectores Aqua + bota preta (MPO padrão e super baixa perda)
OM3 e OM4 PC: conectores Heather Violet + bota preta (perda padrão MPO)
- Atende à norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cabeamento estruturado compatível com TIA-604-5 (FOCIS5) de acordo com TIA-568-C
- Compatível com Fibre Channel 10G
- Compatível com 40G e 100G IEEE 802.3
Especificações ópticas
| Tipo de fibra |
Multimodo |
| Diâmetro da fibra |
50/125um, 62,5/125um |
| Perda de inserção |
MM < 1,0dB |
| Perda de retorno |
MM > 25dB |
| Teste de inserção-tração |
500 vezes, IL <0,5dB |
| Temperatura de operação |
-40°C a +80°C |
Teste de loopback de fibra óptica
Um teste de loopback envolve o envio de um sinal de um dispositivo de comunicação e seu retorno ao mesmo dispositivo para verificar a funcionalidade adequada ou solucionar problemas de nós de rede com defeito. Para testes de loopback de fibra óptica, os loopbacks ópticos verificam a confiabilidade operacional dos dispositivos. Usando cabos ou módulos de loopback de fibra óptica para transmissão de dados, o sinal emitido pelo dispositivo é enviado da extremidade de transmissão (Tx) de um componente ativo de volta para a extremidade de recepção (Rx) do mesmo componente.
Aplicativos
Os cabos de chicote reto 12F MPO-LC/SC/FC/ST são projetados para aplicações 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data centers de alta densidade. Eles são otimizados para ambientes de data center de alta densidade 10/40/100G.
Todos os conectores OMC MPO são fornecidos pela Senko/Nissin/Sumitomo. Os patch cords de fibra MPO são conjuntos de cabos de alta densidade usados em três áreas principais:
- Aplicativos de data center com ambientes de alta densidade
- Fibra para as instalações prediais
- Aplicações de conectores internos em equipamentos de fibra
Regras de nomenclatura e confirmação de pedido
Polaridade (alinhamento de canal)
Guia de seleção de transceptor
Ao selecionar um loopback para transceptores específicos, considere o tipo de conector, o tipo de polimento e a compatibilidade do tipo de cabo. As tabelas a seguir fornecem orientação de seleção para módulos transceptores comumente usados.
Conclusão
Este guia discute opções específicas de loopback de fibra para os transceptores de fibra óptica mais comumente usados. Para módulos transceptores não mencionados especificamente, loopbacks adequados podem ser selecionados compreendendo seu tipo de interface, requisitos de contato físico e especificações de tipo de cabo.
