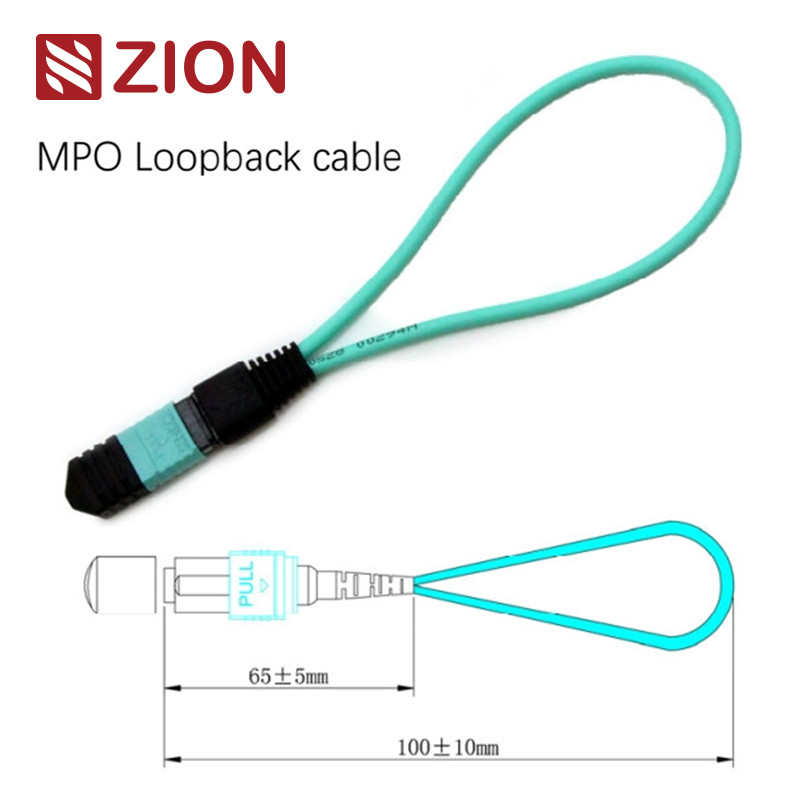

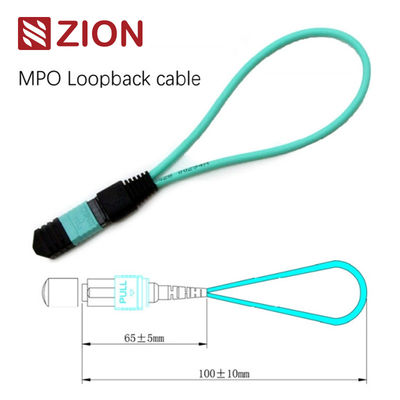

Módulo de Loopback de Fibra Óptica MPO OM3 de 12 Fibras para Testes de Rede 40/100G

O loopback MPO contém saltadores de fibra MPO em uma configuração de loopback, conectando ambas as extremidades da fibra em um único conector MPO para criar um caminho de luz contínuo dentro do mesmo conector.Isto permite testar a capacidade de lançamento do dispositivo e a sensibilidade de recepção, em especial nas comunicações de rede 40/100G.ajuda a localizar vários problemas potenciais e permite testes e avaliações eficazes de componentes ou interfaces individuais em redes de fibra.

Disponível em várias configurações de circuito de fibra óptica para acomodar conectores MPO de 8 núcleos, 12 núcleos e 24 núcleos com várias configurações de fibra para testes abrangentes de portas.

Os módulos MPO Loopback fornecem sinais em loop para testar as funções de transmissão e recepção.Os loopbacks são concebidos para ligar as posições do Transceptor (TX) e do Receptor (RX) das interfaces do transceptor MPO. Os loopbacks MPO facilitam e aceleram o teste de perda de inserção (IL) de segmentos de rede óptica, ligando-os a troncos MPO e cabos de patch.

Referência MPO para modo único:IEC 61754-7
O MPO Single Mode Housing:SM APC: Conectores verdes+saco preto (MPO de perda padrão)
SM APC: conectores amarelos+saco preto (MPO Super Low Loss)

Referência MPO Multimodo:IEC 61754-7
O MPO Multimode Housing
OM1&OM2 PC: conectores bege + bota preta (MPO de perda padrão)
OM3&OM4 PC: Conectores Aqua+Bota preta (MPO Padrão e Super Baixa Perda)
OM3&OM4 PC: Conectores Heather Violet + botão preto (MPO de perda padrão)

Um teste de loopback envolve o envio de um sinal de um dispositivo de comunicação e o looping de volta ao mesmo dispositivo para verificar a funcionalidade adequada ou solucionar problemas de nós de rede defeituosos.Para ensaios de loopback de fibra óptica, os circuitos ópticos verificam a fiabilidade operacional dos dispositivos.O sinal emitido pelo dispositivo é ligado de volta da extremidade de transmissão (Tx) para a extremidade de recepção (Rx) do mesmo componente..

12F MPO-LC/SC/FC/ST cabos de alça reta são projetados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e centros de dados de alta densidade.

Todos os conectores MPO da OMC são fornecidos pela Senko/Nissin/Sumitomo.

Ao selecionar um loopback para um transceptor, considere o tipo de conector, o tipo de polir e o tipo de cabo.

Este guia abrange opções específicas de loopback de fibra para transceptores de fibra óptica comumente usados.podem ser selecionados loopbacks adequados pela compreensão do tipo de interface, o contacto físico e os requisitos do tipo de cabo.

A Zion Communication oferece uma gama abrangente de soluções MPO Fiber Optic Loopback:

Estes cabos de fibra óptica são embalados em embalagens de fácil manuseio, bem protegidas, rotuladas e marcadas pela OMC como padrão.A escolha da embalagem depende da quantidade da encomendaAs opções de embalagem personalizadas estão disponíveis.

Serviços de personalização disponíveis, incluindo:
