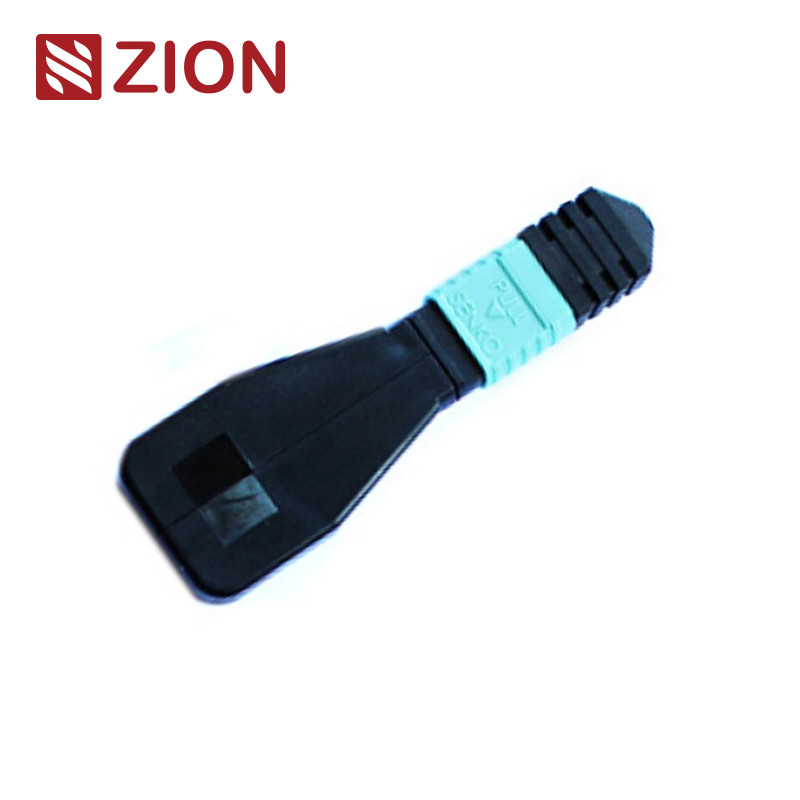

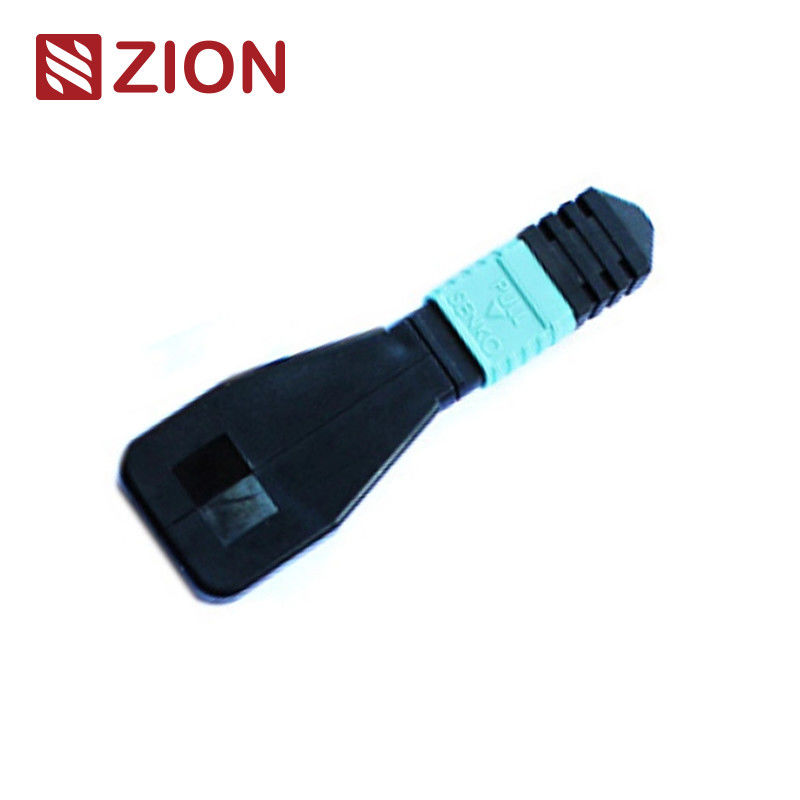

Módulo de Loopback de Fibra Óptica MPO OM3 de 24 Fibras para Teste de Rede 40/100G

Módulo de loopback de fibra óptica MPO OM3 de alto desempenho projetado para teste e verificação de equipamentos de rede em ambientes de data center 40G/100G.

O loopback MPO contém linhas de salto de anel traseiro MPO na configuração LOOPBACK, conectando ambas as extremidades da fibra em um conector MPO para criar um caminho de luz completo dentro do mesmo conector. Isso permite testes abrangentes da capacidade de lançamento do dispositivo e da sensibilidade de recepção, especialmente em comunicações de rede 40/100G. Ao retornar sinais à fonte, esses loopbacks identificam e localizam efetivamente vários fenômenos de rede para testes e avaliações completos de componentes e interfaces de redes de fibra.

Disponível em diversas configurações de fibra óptica para acomodar conectores MPO de 8, 12 e 24 núcleos, adaptando-se a vários requisitos de porta de teste:

Os módulos MPO Loopback fornecem sinais em loop para testar funções de transmissão e recepção, amplamente utilizados em ambientes de teste, especialmente para redes ópticas paralelas 40G e 100G. Esses loopbacks são projetados para vincular posições de transceptores (TX) e receptores (RX) de interfaces de transceptores MPO. Eles facilitam e aceleram os testes de IL de segmentos de redes ópticas conectando-se a troncos MPO e cabos de patch.

Referência monomodo MPO:CEI 61754-7
Detalhes do alojamento monomodo MPO:SM APC: Conectores verdes+boot preto (Perda Padrão MPO); SM APC: Conectores amarelos + bota preta (MPO de perda super baixa)
Referência multimodo MPO:CEI 61754-7
Detalhes da caixa multimodo MPO:PC OM1 e OM2: Conectores bege + bota preta (Perda padrão MPO); PC OM3 e OM4: conectores Aqua + bota preta (MPO padrão e super baixa perda); PC OM3 e OM4: conectores Heather Violet + bota preta (perda padrão MPO)

Um teste de loopback envolve o envio de um sinal de um dispositivo de comunicação e seu retorno para verificar a funcionalidade adequada e solucionar problemas de nós de rede com defeito. Os loopbacks ópticos verificam especificamente a confiabilidade operacional dos dispositivos de fibra óptica, fazendo um loop do sinal emitido da extremidade de transmissão (Tx) de volta para a extremidade de recepção (Rx) do mesmo componente usando cabos ou módulos de loopback de fibra óptica.

Os cabos de chicote reto 12F MPO-LC/SC/FC/ST são projetados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e aplicações de data center de alta densidade. Otimizados para ambientes de data center de alta densidade 10/40/100G, esses conjuntos utilizam conectores MPO da Senko/Nissin/Sumitomo e atendem a três áreas de aplicação principais:

Ao selecionar um loopback para módulos transceptores específicos, considere o tipo de conector, o tipo de polimento e a compatibilidade do tipo de cabo. As tabelas a seguir fornecem orientação de seleção para módulos transceptores comumente usados:

Para módulos transceptores não mencionados especificamente, a seleção de loopback adequado pode ser determinada analisando o tipo de interface, os requisitos de contato físico e as especificações do tipo de cabo.

Esses cabos de fibra óptica são embalados em embalagens bem protegidas e de fácil manuseio, etiquetadas e marcadas pela OMC como padrão. Tamanhos de caixa disponíveis: 34*22*15 cm; 44*34*24 centímetros; 54*39*34 centímetros. A seleção da caixa depende da quantidade do pedido. Opções de embalagens personalizadas disponíveis.

As opções de personalização incluem:
