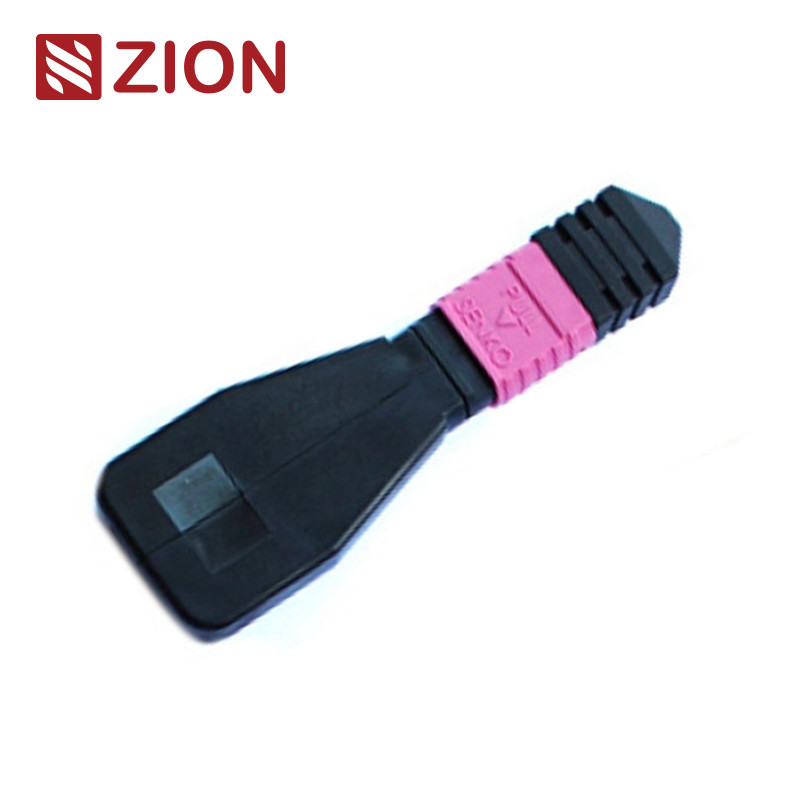

Módulo / Cabo de Loopback de Fibra Óptica MPO OM4 de 8 Fibras
O Módulo/Cabo de Loopback de Fibra Óptica MPO OM4 8F é projetado para teste e verificação de equipamentos de rede em ambientes de comunicação de dados de alta velocidade.
Identificação do Produto
Código Zion: ZCM1117HXA1
Descrição Zion: Módulo / Cabo de Loopback de Fibra Óptica MPO OM4 8F
O loopback MPO contém conectores MPO que fazem um loop em ambas as extremidades da fibra dentro do mesmo conector, criando um caminho óptico fechado. Isso permite o teste da capacidade de lançamento do dispositivo e da sensibilidade de recebimento, particularmente em comunicações de rede 40/100G. Ao retornar sinais à fonte, ele ajuda a localizar vários fenômenos de rede e facilita o teste e a avaliação eficazes de componentes ou interfaces individuais dentro de redes de fibra óptica.
Opções de Configuração
Os loopbacks de fibra óptica estão disponíveis em múltiplas configurações para acomodar conectores MPO de 8, 12 e 24 núcleos com várias configurações de fibra para corresponder aos requisitos da porta de teste.
- Módulo de Loopback de Fibra MPO 8F: Verifica e testa transceptores com interface MPO - dispositivos 40GBASE-SR4/CSR4 QSFP+
- Módulo de Loopback de Fibra MPO 12F: Verifica e testa transceptores com interface MPO - dispositivos 40GBASESR4 QSFP+ ou 100GBASE-SR4
- Módulo de Loopback de Fibra MPO 24F: Verifica e testa transceptores com interface MPO - dispositivos 100GBASESR10 CXP/CFP
Aplicações de Teste
Os módulos de loopback MPO fornecem sinais em loop para testar as funções de transmissão e recebimento. Eles são amplamente utilizados em ambientes de teste, especialmente em redes ópticas paralelas 40G e 100G. Os loopbacks conectam as posições de Transceptores (TX) e Receptores (RX) das interfaces de transceptor MPO, facilitando e acelerando o teste de Perda de Inserção (IL) de segmentos de rede óptica quando conectados a troncos MPO e cabos de conexão.
Padrões de Conectores
Referência MPO Monomodo: IEC 61754-7
Detalhes da Carcaça Monomodo MPO:
- SM APC: Conectores verdes + bota preta (MPO de perda padrão)
- SM APC: Conectores amarelos + bota preta (MPO de perda super baixa)
Referência MPO Multimodo: IEC 61754-7
Detalhes da Carcaça Multimodo MPO:
- OM1 e OM2 PC: Conectores bege + bota preta (MPO de perda padrão)
- OM3 e OM4 PC: Conectores aqua + bota preta (MPO de perda padrão e super baixa)
- OM3 e OM4 PC: Conectores violeta heather + bota preta (MPO de perda padrão)
Padrões de Conformidade:
• Atende ao padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; em conformidade com TIA-604-5(FOCIS5)
• Cabeamento estruturado por TIA-568-C
• Em conformidade com 10G Fiber Channel
• 40G e 100G IEEE 802.3
Detalhes dos Materiais
Especificações Ópticas
| Parâmetro | Especificação |
|---|
| Tipo de Fibra | Multimodo |
| Diâmetro da Fibra | 50/125um, 62.5/125um |
| Perda de Inserção | MM < 1.0dB |
| Perda de Retorno | MM > 25dB |
| Teste de Inserção-Extração | 500 vezes, IL < 0.5dB |
| Temperatura de Operação | -40℃ a +80℃ |
Teste de Loopback de Fibra Óptica
Um teste de loopback envolve o envio de um sinal de um dispositivo de comunicação e o retorno do loop para o mesmo dispositivo para verificar a funcionalidade adequada ou solucionar problemas de nós de rede defeituosos. Os loopbacks ópticos verificam a confiabilidade operacional dos dispositivos, fazendo um loop no sinal emitido da extremidade de transmissão (Tx) de volta para a extremidade de recebimento (Rx) do mesmo componente.
Aplicações
Os cabos de chicote reto 12F MPO-LC/SC/FC/ST são projetados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e aplicações de data center de alta densidade. Otimizado para ambientes de data center de alta densidade de 10/40/100G.
Todos os conectores MPO OMC são provenientes de Senko/Nissin/Sumitomo. Os cabos de conexão de fibra MPO são conjuntos de cabos de alta densidade usados em três áreas principais:
- Aplicações de data center com ambientes de alta densidade
- Instalações de fibra para o prédio
- Aplicações de conectores internos em equipamentos de fibra
Regras de Nomenclatura e Confirmação de Pedido
Conector e Canal de Fibra
Polaridade (Alinhamento do Canal)
Guia de Seleção de Transceptor
Ao selecionar um loopback para um transceptor, considere o tipo de conector, o tipo de polimento e o tipo de cabo. As tabelas a seguir fornecem orientação de seleção para módulos transceptores comumente usados:
Conclusão
Este guia fornece opções específicas de loopback de fibra para transceptores de fibra óptica comumente usados. Para módulos transceptores não mencionados, loopbacks adequados podem ser selecionados entendendo o tipo de interface, o contato físico e os requisitos do tipo de cabo.
Produtos de Loopback de Fibra Óptica MPO da Zion Communication
7236013 ZCM1111HXA: Módulo / Cabo de Loopback de Fibra Óptica SM MPO 8F
7236014 ZCM1121HXA: Módulo / Cabo de Loopback de Fibra Óptica SM MPO 12F
7236015 ZCM1141HXA: Módulo / Cabo de Loopback de Fibra Óptica SM MPO 24F
7236016 ZCM1116HXA: Módulo / Cabo de Loopback de Fibra Óptica OM3 MPO 8F
7236017 ZCM1126HXA: Módulo / Cabo de Loopback de Fibra Óptica OM3 MPO 12F
7236018 ZCM1146HXA: Módulo / Cabo de Loopback de Fibra Óptica OM3 MPO 24F
7236019 ZCM1117HXA: Módulo / Cabo de Loopback de Fibra Óptica OM4 MPO 8F
7236020 ZCM1127HXA: Módulo / Cabo de Loopback de Fibra Óptica OM4 MPO 12F
723602: ZCM1147HXA: Módulo / Cabo de Loopback de Fibra Óptica OM4 MPO 24F
7236022 ZCM2111HXA: Módulo / Cabo de Loopback de Fibra Óptica SM MTP 8F
7236023 ZCM2121HXA: Módulo / Cabo de Loopback de Fibra Óptica SM MTP 12F
7236024 ZCM2141HXA: Módulo / Cabo de Loopback de Fibra Óptica SM MTP 24F
7236025 ZCM2116HXA: Módulo / Cabo de Loopback de Fibra Óptica OM3 MTP 8F
7236026 ZCM2126HXA: Módulo / Cabo de Loopback de Fibra Óptica OM3 MTP 12F
7236027 ZCM2146HXA: Módulo / Cabo de Loopback de Fibra Óptica OM3 MTP 24F
7236028 ZCM2117HXA: Módulo / Cabo de Loopback de Fibra Óptica OM4 MTP 8F
7236029 ZCM2127HXA: Módulo / Cabo de Loopback de Fibra Óptica OM4 MTP 12F
7236030 ZCM2147HXA: Módulo / Cabo de Loopback de Fibra Óptica OM4 MTP 24F
Embalagem
Esses cabos de fibra óptica são embalados em embalagens de fácil manuseio e bem protegidas, rotuladas e marcadas pela OMC como padrão.
Tamanhos de Caixa Padrão:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
A seleção da caixa depende da quantidade do pedido. Opções de embalagem personalizadas estão disponíveis.
Serviços OEM/ODM
As opções de personalização incluem:
- Cor do cabo, texto de impressão, material da capa do cabo, cor do conector
- Etiqueta OEM, anel de identificação, etiquetas de cabo, caixas, marcas de envio
- Diferentes níveis de qualidade
