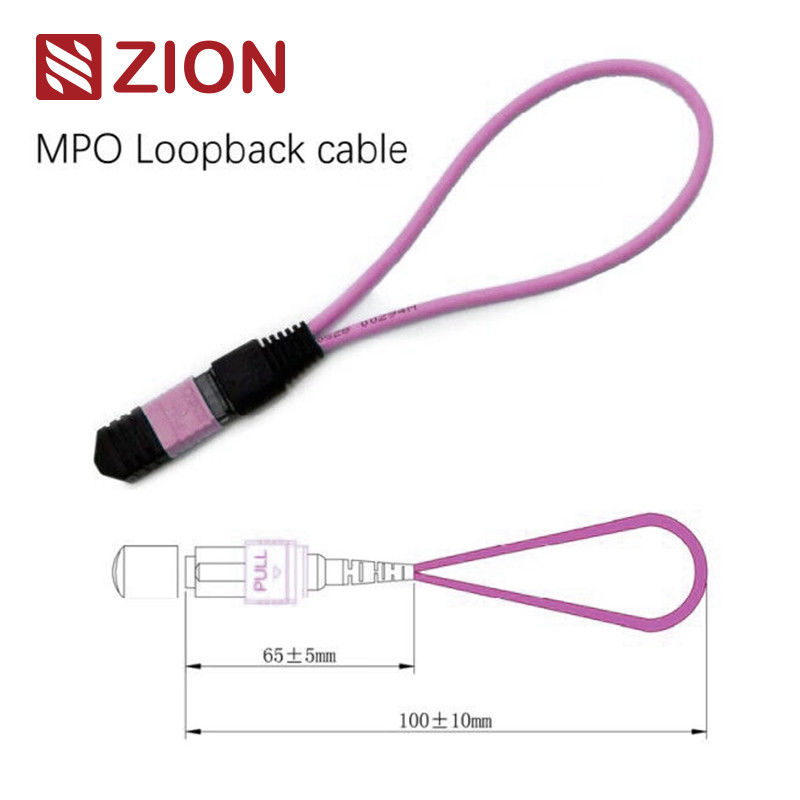

Módulo de Loopback de Fibra Óptica MPO OM4 de 12 Fibras para Testes de Rede 40/100G

O loopback MPO contém linhas de salto de anel traseiro MPO na configuração LOOPBACK, com ambas as extremidades da fibra terminadas em um conector MPO para criar um caminho de luz dentro do mesmo conector. Isso permite testar a capacidade de lançamento do dispositivo e a sensibilidade de recepção, especialmente em comunicações de rede 40/100G. Ao retornar sinais, ajuda a localizar vários problemas potenciais e permite testes e avaliações eficazes de componentes ou interfaces individuais em redes de fibra óptica.

Os circuitos de loopback de fibra óptica estão disponíveis em várias configurações para acomodar conectores MPO de 8, 12 e 24 núcleos com várias configurações de fibra para testes abrangentes de portas. O Módulo Loopback de Fibra MPO 12F permite especificamente verificação e teste de transceptores com interfaces MPO para dispositivos 40GBASE-SR4 QSFP+ ou 100GBASE-SR4.

Os módulos MPO Loopback fornecem um sinal em loop para testar as funções de transmissão e recepção. Eles são amplamente utilizados em ambientes de teste, especialmente em redes ópticas paralelas 40G e 100G. Loopbacks são projetados para vincular posições de transceptores (TX) e receptores (RX) de interfaces de transceptores MPO. Os loopbacks MPO facilitam e aceleram os testes de perda de inserção (IL) de segmentos de rede óptica quando conectados a troncos MPO e cabos de patch.

Referência monomodo MPO:CEI 61754-7
Detalhes do alojamento monomodo MPO:SM APC: Conectores verdes + bota preta (Perda padrão MPO)
SM APC: Conectores amarelos + bota preta (MPO de perda super baixa)

Referência multimodo MPO:CEI 61754-7
Detalhes da caixa multimodo MPO:
PC OM1 e OM2: Conectores bege + bota preta (Perda padrão MPO)
PC OM3 e OM4: conectores Aqua + bota preta (MPO padrão e super baixa perda)
PC OM3 e OM4: conectores Heather Violet + bota preta (perda padrão MPO)

Um teste de loopback envolve o envio de um sinal de um dispositivo de comunicação e seu retorno ao mesmo dispositivo para verificar a funcionalidade adequada ou solucionar problemas de nós de rede com defeito. Para testes de loopback de fibra óptica, os loopbacks ópticos verificam a confiabilidade operacional dos dispositivos. Usando cabos ou módulos de loopback de fibra óptica para transmissão de dados, o sinal emitido pelo dispositivo é transmitido da extremidade de transmissão (Tx) de volta para a extremidade de recepção (Rx) do mesmo componente.

Os cabos de chicote reto 12F MPO-LC/SC/FC/ST são projetados para aplicações 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data centers de alta densidade. Otimizado para requisitos de data center de alta densidade 10/40/100G.

Ao selecionar um loopback para teste do transceptor, considere o tipo de conector, o tipo de polimento e a compatibilidade do tipo de cabo. As tabelas a seguir fornecem orientação de seleção para módulos transceptores comumente usados.

Este guia discute opções específicas de loopback de fibra para os transceptores de fibra óptica mais comumente usados. Para módulos transceptores não mencionados aqui, loopbacks adequados podem ser selecionados entendendo-se seu tipo de interface, requisitos de contato físico e especificações de cabo.

Esses cabos de fibra óptica são embalados em embalagens bem protegidas e de fácil manuseio, etiquetadas e marcadas pela OMC como padrão. Os tamanhos de caixa disponíveis incluem 34*22*15 cm, 44*34*24 cm e 54*39*34 cm. A seleção da caixa depende da quantidade do pedido. Opções de embalagem personalizada estão disponíveis.

Serviços de personalização disponíveis para:
